Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Garanti: | 1 yıl | Kapasite: | 40000 CPH |
---|---|---|---|
ağırlık: | 1200 kilo | güç: | 4 kW |
Püskürtme ucu sayısı: | 8 adet | bileşenler: | LED, kapasitörler, dirençler, şekilli bileşenler vb. |
Vurgulamak: | smt alma ve yerleştirme makinesi,smt alma ve yerleştirme ekipmanı |

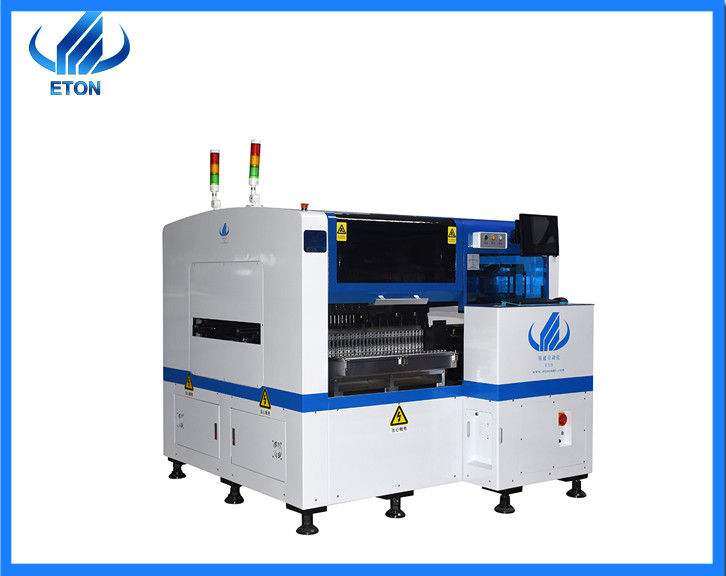

Çok fonksiyonlu alma ve yerleştirme makinesi
(ANAHTAR KELİME: Çok işlevli montaj / Yüksek üretim SMT makinesi / LED Işık Alma ve Yerleştirme Makinesi)
Marka: | ETON | Garanti: | 1 yıl |
Model: | HT-E5D | Menşei: | ÇİN |
Makine türü: Alma ve Yerleştirme Makinesi |
Uygulama
Özellikleri:
Çok fonksiyonlu alma ve yerleştirme makinesi |
1) Çift sistem, çift modül çok fonksiyonlu alma ve yerleştirme Makinesi.Aynı anda iki farklı ürün üretmek. |
2) Montaj bileşenleri: LED / kapasitörler / dirençler / IC / şekilli bileşenler / vb. |
3) Bileşen minimum boyutu 0402, maksimum yükseklik 36 mm. |
4) Görme hizalama uçuş tanımlama, İşaret düzeltme. |
5) Kesintisiz malzeme yeniden yükleme işlevi. |
Teknik parametre:
HT-E5D Çift modül Teknik Parametre | |
boyut | |
uzunluk | 1650mm |
Genişlik | 2000mm |
Yükseklik | 1550mm |
Toplam ağırlık | 2800kg |
PCB | |
PCB Uzunluk Genişliği | Max: 500 * 300mm Min: 100 * 100mm |
PCB Kalınlığı | 0.5-3mm |
PCB Bağlama | Elektrikli sıkıştırma + Ayarlanabilir basınçlı pnömatik |
Montaj Modu | Grup Toplama ve ayrı yerleştirme / Ayrı toplama ve ayrı yerleştirme |
Görüş sistemi | |
Kamera sayısı |
4 Takım ithal kamera Görme hizalaması, MARK düzeltmesi |
Montaj hassasiyeti | ± 0.02mm |
Montaj yüksekliği | <36mm |
Montaj Hızı | 80000CPH |
Güç | 380AC 50Hz |
Güç tüketimi | 8KW |
Konveyör İletimi | Maksimum Uzunluk: 500mm |
İletim Hızı | > 500 mm / sn |
Hava basıncı | > 5.0Kg / CM² |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
XYZ Eksen Sürüşü | Üst düzey manyetik doğrusal motor + servo motor |
Makinenin iç parça yapısı
Çift sistem, Çift modüller
Her montaj için 16 Nozul ve 16 Elektrikli besleyici
işletim sistemi
Sistem:
Windows 7
Yazılım:
& RD bağımsız olarak
Görüntüle:
Dokunmatik ekran
Giriş aygıtı:
Klavye fare
Dikkat:
1. Alma ve Yerleştirme makinesini kullanmadan önce, yerleştirme makinesinin temel parametrelerini anlamanız gerekir;
2. Alma ve Yerleştirme makinesini çalıştırmadan önce, operatör makinede kapsamlı bir inceleme yapmalıdır.
3. Alma ve Yerleştirme makinesini uygulamak için önyükleme işlemi sırasına göre, ayrıntılı bir makine çalıştırma talimatları olmalıdır;
4. Alma ve Yerleştirme makinesinde zamanında düzenli sorun giderme ve bakım çalışması yapmak gerekir.
Lojistik ve teslimat:
Ulaşım: | Deniz yoluyla / Tren / Uçak |
Paketleme: | Vakumlu paketli ahşap kutu |
Teslim süresi: | Ödemeden dört hafta sonra |
Şirket Bilgisi:
Shenzhen ETON Otomasyon Ekipmanları Ltd.Şti."Yüksek verimli Düşük tüketim" kelimesine odaklanan otomatik yüksek hızlı alma ve yerleştirme makinesinin lider üreticisidir, bu arada ETON aynı zamanda güçlü tasarım, Ar-Ge, üretim, satış ve servis kapasitesi ile Çin'deki en büyük yüksek teknoloji üreticisidir. ve "Shenzhen yüksek teknoloji kuruluşu" "Çin yüksek teknoloji kuruluşu" "Shenzhen en iyi markası" "2015 LED Teknolojisi yenilik Ödülü" "4. Çin LED İlk Yenilik Ödülü" "Sektör Özel Katkı Ödülü" "Çift yumuşak işletme" olarak derecelendirildi vb.
ETON ileri teknolojisi ve inovasyonu, pazar devrimini hızla yönlendirir ve 9 buluş patenti, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisi elde eder, ayrıca ETON, çok fazla işçiliği kurtaran 170000CPH hızında en hızlı otomatik alma ve yerleştirme makinesini icat etti ABD, KORE, HİNDİSTAN, ALMANYA, EYPT, TÜRKİYE, VİYENAM, TUNUS, TAYLAND 20'den fazla ülkede büyük pazar payı elde etti.
