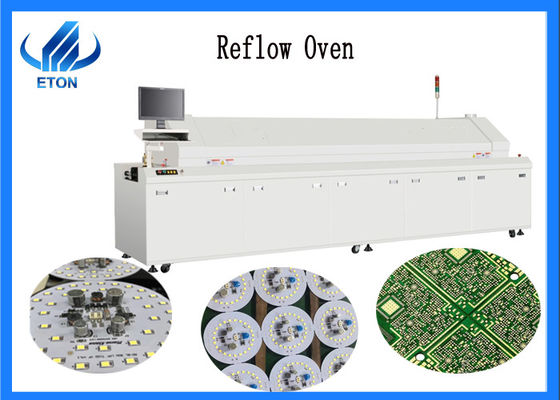

LED Aydınlatma SMT Üretim Hattı Kolay Kullanım SMT Montaj Makinesi Reflow Fırın

LED Aydınlatma SMT Üretim Hattı Kolay Kullanım SMT Montaj Makinesi Reflow Fırın

Giriş:

1 . Marka bilgisayar ve Siemens PLC akıllı kontrol sistemi, yüksek hassasiyetli sıcaklık kontrolü ± 1-2 ℃ (bilgisayar kazasında kaza, çevrimdışı çalışma gerçekleştirebilir, üretimi etkilemez) ve kontrol sisteminin kararlı olmasını sağlamak ve güvenilir;

2. Güçlü ve basit bir işlem ile Windows XP işletim arayüzü.

3. Güvenliği ve güvenilirliği sağlamak için silindir gövdesi otomatik olarak kaldırılabilir.

R10 G eneral :

1. Uzunluk: 5400 mm

2. Genişlik: 1320 mm

3. Yükseklik: 1490 mm

4. Ağırlık: 2300 kg

5. Renk: bilgisayar gri

6. Boyut (L * G * Y): 5400 * 1320 * 1490 mm

7. Ağırlık 2300kg

R10 Konveyör Sistemi :

• Maks. PCB 400mm Genişliği
• Örgü kemer genişliği 450mm
• İletim Yönü L → R (seçenek: R → L)
• Şanzıman Ağ Yüksekliği 900 ± 20mm
• İletim tipi: Ağ ve zincir
• Ray genişliği: 50-400mm
• Konveyör hızı: 0-2000mm / dak
• Otomatik / manuel Yağlama: Standart
• Sabit ray tarafı: Ön ray sabit (isteğe bağlı: arka ray sabit)
• Bileşenler yüksek: Üst ve alt 25mm

R10 Kontrol sistemi:

• Güç kaynağı: 5 hat 3 faz 380V 50 / 60HZ
• Toplam güç: 58KW
• Başlangıç ​​gücü: 50KW
• Normal güç tüketimi: 10KW
• Isınma süresi: 20 dakika
• Sıcaklık. ayar aralığı: Oda sıcaklığından. 300 ℃
• Sıcaklık. kontrol yöntemi: PID yakın döngü kontrolü ve SSR sürüşü
• Sıcaklık. kontrol hassasiyeti: ± 1 ℃
• Sıcaklık. PCB üzerindeki sapma: ± 2 ℃
• Veri depolama: İşlem Verileri ve durum depolama (80GB)
• Meme plakası: Alüminyum Alaşımlı Levha
• Anormal Alarm: Anormal sıcaklık (ekstra yüksek / ekstra düşük sıcaklık)
• Yönetim Kurulu düştü alarmı: Kule ışığı

R10 Isıtma Sistemi :

1. Isıtma bölgelerinin sayısı: 10 / alt 10

2. Soğutma bölgelerinin sayısı: 2

3. Isıtma bölgelerinin uzunluğu: 3700mm

4. Isıtma modu: Sıcak hava

5. Soğutma Modu: Cebri hava soğutma

6. Egzoz Hacmi: 10m³ / dak * 2 aspirasyon

Yeniden lehimleme önlemleri

1. Kişisel güvenliği sağlamak için, operatör etiketi ve asılı süsleri çıkarmalı ve manşonlar fazla gevşek olmamalıdır.

2. yanma bakım önlemek için çalışma sırasında yüksek sıcaklığa dikkat

3. Sıcaklık bölgesini ve yeniden akış lehimleme hızını keyfi olarak ayarlamayın

4. İç havalandırmanın yapıldığından emin olun; egzoz borusu camın dışına açılmalıdır.
