| ad: | Şablon Yazıcısı | modül: | ET-F400 |
|---|---|---|---|
| PCB Min Boyutu: | 50x50mm | PCB Maksimum Boyutu: | 400X340mm |
| Pcb kalınlığı: | 0.4 ~ 6 mm | PCB Warpage: | <% 1 |
| Taşıma Yüksekliği: | 900 ± 40 mm | Baskı hassasiyeti: | ± 0.025mm |
| Vurgulamak: | smt alma ve yerleştirme makinesi,smt alma ve yerleştirme ekipmanı |
||
Lehim Pastası Baskı için Akıllı SMT Montaj Makinesi Taşıma Yüksekliği 900 ± 40mm

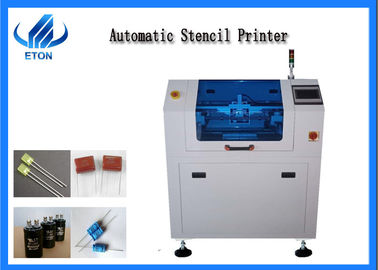

ET-F400 Otomatik şablon yazıcı
SMT yaması, PCB temelinde işlenen bir dizi işlemin kısaltmasını ifade eder ve PCB, baskılı devre kartıdır.SMT, yüzeye montaj teknolojisidir ve elektronik montaj endüstrisindeki en popüler teknolojilerden ve işlemlerden biridir.
SMT / SMD, PCB bazında işlenen bir dizi işlemin kısaltmasıdır.
ET-F400 otomatik stensil yazıcıdır
Smt üretim hattında şablon yazıcı çok önemlidir, ET-F400 otomatik şablon yazıcıdır, taşıma yüksekliği 860-940 mm, taşıma yönü sol-sağ, sağ-sol, sol-sol veya sağ-sağdır.Maksimum taşıma hızı 1500 mm / sn programlanabilir.
Ekran çerçeveleri
ET-F400 max perde kasa ölçüsü 737 * 737 mm, mmin ölçüsü 370 * 370 mm, kalınlığı 25-40 mm dir.
Maksimum pcb boyutu 400 * 340 mm
ET-F400 maksimum pcb boyutu 400 * 340 mm için uygundur ve minimum boyut 50 * 50 mm'dir. Kalınlık 0,4-6 mm'dir ve pcb eğriliği yüzde birden fazla değildir.
| Ekran Çerçeveleri | Min Boyut | 370X370mm |
| Maksimum Boyut | 737X737mm | |
| Kalınlık | 25 ° 40mm | |
| PCB Min Boyutu | 50x50mm | |
| PCB Maksimum Boyutu | 400X340mm | |
| PCB Kalınlığı | 0.4 ~ 6 mm | |
| PCB Eğri | <% 1 | |
Özellikleri
1.ET-F400, çok akıllı iki bağımsız motorlu baskı kafasına sahiptir.
2.PCB destek sistemi manyetik pim / yukarı-aşağı masa ayarı / destek bloğudur.
3. Kenetleme sistemi yandan kenetlemeli ve vakum nozuludur.
Parametreler:
| Taşıma Yüksekliği | 900 ± 40 mm | |
| Taşıma Yönü | Sol-Sağ, Sağ-Sol, Sol-Sol, Sağ-Sağ | |
| Taşıma Hızı | Maks 1500 mm / S Programlanabilir | |
| Kurul Yeri | Destek sistemi | Manyetik Pim / Yukarı-aşağı tabla ayarlanmış / destek bloğu elle |
| Sıkıştırma Sistemi | yandan sıkıştırma, vakum nozulu | |
| Temizleme Sistemi | Kuru, Islak, Vakum (Programlanabilir) |
| Tablo Ayar aralıkları | X: ± 10 mm, Y: ± 10 mm; θ: ± 2 ° |
| Tekrar Pozisyon Doğruluğu | ± 0.01mm |
| Baskı Doğruluğu | ± 0.025mm |
| Devir süresi | <7s (Yazdırma ve Temizleme Hariç) |
| Ürün Değiştirme | <5 Dakika |
| Hava Gerekli | 4,5 ~ 6 kg / cm2 |
| Güç girişi | AC: 220 ±% 10, 50 / 60HZ 1Φ 3KW |
| Kontrol metodu | PC Kontrolü |
| Makine Ölçüleri | 1220 (L), X1355 (W) X1500 (H) aa |
| Makina ağırlığı | Yaklaşık: 1000kg |
SMT Hattı
Farklı ürünler üretmek için smt üretim hattında farklı makineler bulunmaktadır.Led aydınlatma hattı gibi, yükleyici, boşaltıcı, şablon yazıcı, yeniden akış fırını, konveyör hazırlamamız gerekir.
