Adı: | Stencil Yazıcı | Garanti: | 1 yıl |
---|---|---|---|
Marka: | ETON | Makina ağırlığı: | Yaklaşık: 1000kg |
Makina boyutları: | 1220 (L), X1355 (W) X1500 (H) aa | Kontrol yöntemi: | PC Kontrolü |
Vurgulamak: | smt alma ve yerleştirme makinesi,smt alma ve yerleştirme ekipmanı |
Smt Üretim Hattı Kullanımı Pcb Yarı Otomatik Şablon Yazıcı Smt Lehim Pastası Baskı Makinesi

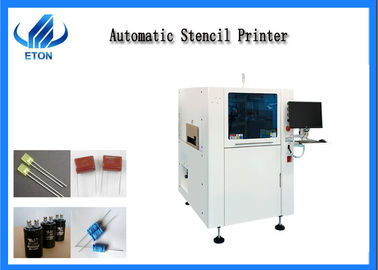

ET-F400 Otomatik şablon yazıcı
ET-F400 otomatik şablon yazıcılardan biridir, özellikle smt satırında, özellikle smt satırında kullanılır.
P cb boyutu :
1. min pcb boyutu 50 * 50 mm
2. Maksimum pcb boyutu 400 * 340 mm'dir
3. pcb kalınlığı 0.4-6 mm
4. pcb warpage <% 1
Ekran çerçeveleri:
1. min boyutu 370 * 370 mm
2. maksimum boyut 737 * 737 mm
3. kalınlığı 25-40 mm
Ulaşım:
1. taşıma yüksekliği 900 ± 40mm
2. Nakliye yönü Sol-Sağ; Sağ-Sol; Sol-Sol; Sağ-Sağ
3. maksimum taşıma hızı 1500mm / s programlanabilir
Kurulun yeri:
1. destek sistemi manyetik pin / yukarı- aşağı masa ayarlı / supportblock
el ile
2. The sıkma sistemi yan sıkma, vakum memesi
Çekçek:
1. silecek hızı 6 ~ 200mm / sn
2. Çekçek Basıncı 0 ~ 15Kg
3. Çekçek Açısı 60 ° / 55 ° / 45 ° dahil
4. Çekçek Tipi Paslanmaz çelik (Standart), plastiktir
Diğerleri parametresi:
Baskı kafası | İki bağımsız motorlu baskı kafası |
Şablon Ayırma Hızı | 0.1 ~ 20mm / sn Programlanabilir |
Temizleme sistemi | Kuru, Islak, Vakum (Programlanabilir) |
Tablo Ayarlama aralıkları | X: ± 10 mm, Y: ± 10 mm; θ 2 ° ± |
Pozisyon Doğruluk tekrarı | ± 0.01mm |
Baskı hassasiyeti | ± 0.025mm |
Devir süresi | <7s (Baskı ve Temizleme Hariç) |
Ürün Değişimi | <5 Dakika |
Hava gerekli | 4.5 ~ 6Kg / cm2 |
Güç girişi | AC: 220 ±% 10, 50 / 60HZ 1Φ3KW |
Kontrol metodu | PC Kontrolü |
Makine Ölçüleri | 1220 (L), X1355 (W) X1500 (H) aa |
Makina ağırlığı | Yaklaşık: 1000kg |
Takım çalışması :
ETON, yüksek kaliteli bir araştırma ve geliştirme ekibine sahip ve başarıyla farklı üst düzey baskı makineleri geliştirdi. Müşterilerimizin ihtiyaçlarını karşılamak için 24 saat boyunca profesyonel bir satış sonrası servis ekibi mevcuttur. Satış ekibimiz kapsamlı ve profesyonel SMT üretim ve süreç bilgisine sahiptir ve müşterilerimiz için en iyi çözümleri sunmayı taahhüt eder.
