| Adı: | Stencil Yazıcı | Marka: | ETON |
|---|---|---|---|
| Garanti: | 1 yıl | Uygulama: | SMT Üretim hattı |
| Ulaştırma Yüksekliği: | 900 ± 40 mm | Ulaşım Yönü: | Sol-Sağ, Sağ-Sol, Sol-Sol, Sağ-Sağ |
| Taşıma Hızı: | Maks 1500mm / S Programlanabilir | Yapısı:: | çekçek |
| Vurgulamak: | smt alma ve yerleştirme makinesi,smt alma ve yerleştirme ekipmanı |
||

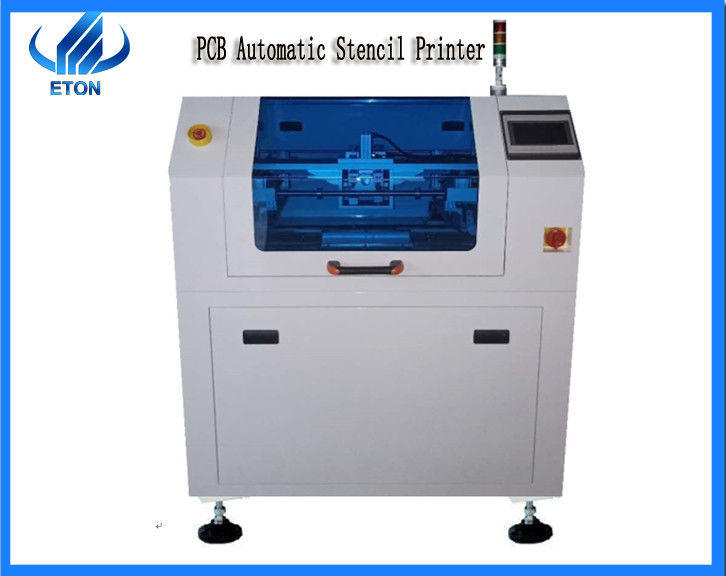

ET-F1200 Otomatik şablon yazıcı
Smt satırında anahtar işlem
Lehim pastası baskısının artık son lehim bağlantısının kalitesini kontrol etmek için yüzeye montaj teknolojisinde önemli bir işlem adımı olduğu düşünülmektedir. Baskı, sıvı mekaniğine dayanan bir işlemdir. PCB yüzeyine belirli bir miktarda malzemenin (lehim pastası veya yapışkan) uygulanması tekrar tekrar edilebilir.
Genel olarak, baskı işlemi çok basittir, PCB Ekrandan veya çelik plakadan (temassız) veya tamamen (temas) belirli bir mesafeyi koruyun, lehim pastası veya yapışkan, kazıyıcı işleminin altında telin yüzeyinden akar. örgü veya çelik plaka ve üzerine kesi doldurur.
Lehim pastası veya yapıştırıcısı daha sonra PCB yüzeyine uygulanır. Son olarak, elek veya çelik plaka PCB'den ayrılır, böylelikle lehim pastası veya yapıştırıcı içeren bir görüntü PCB üzerinde kalır.
Otomatik şablon baskısı azaltma
ET-F1200, otomatik smt üretim hattına uygun otomatik şablon yazıcıdır.
Demension
Uzunluk: 2200 mm
Genişlik: 1200 mm
Yükseklik: 1500 mm
Makine ağırlığı: 1500 kg'ın üzerinde
Kurul Yeri
Destek sistemi: Manyetik pin / yukarı aşağı masa ayarlı / sipportblock
Sıkma sistemi: Yan sıkma, vakum nozulları
Temizleme yolları
Üç temizleme sistemi vardır: Kuru, Islak, Vakum (programlanabilir)
Doğruluk, kesinlik
Tekrar pozisyon doğruluğu 0.015 mm
Baskı hassasiyeti 0,03 mm'dir
Yapı parametresi
| Yapısı: | çekçek |
| Çekçek Hızı: | 6 ~ 200 mm / s |
| Silecek Basıncı: | 0 ° 15Kg |
| Çekçek Açısı: | 60 ° / 55 ° / 45 ° |
| Çekçek Tipi: | Paslanmaz çelik, plastik |
Taşıma parametresi
| Taşıma yüksekliği | 900 ± 40 mm |
| Ulaşım yönü | Sol-Sağ, Sağ-Sol, Sol-Sol, Sağ-Sağ |
| Ulaşım hızı | Maksimum 1500mm / S Programlanabilir |
