Adı: | Stencil Yazıcı | Modülü: | ET-F1500 |
---|---|---|---|
Marka: | ETON | Boyutlar: | 2500 (L), X1200 (W) X1500 (H) aa |
Ağırlık: | 1800kg | Çekçek Hızı: | 6 ~ 200 mm / s |
Vurgulamak: | smt alma ve yerleştirme makinesi,smt alma ve yerleştirme ekipmanı |
Pcb Lehim Pastası Baskı İçin Otomatik Pcb Yapıştırma Baskı Smt Yazıcı

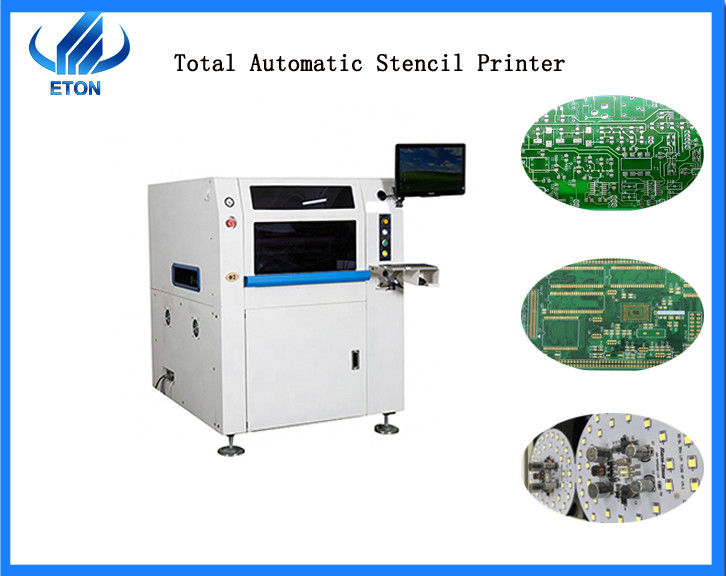

ET-F1500 otomatik şablon yazıcı
Şablon yazıcı p işaretleme işlemi
Baskı, PCB yüzeyine sabit miktarda malzeme (lehim pastası veya yapıştırıcı) uygulamak için tekrar tekrar tutulabilen hidrodinamik bazlı bir işlemdir
Genel olarak, baskı çok basit bir işlemdir. PCB, belirli bir mesafede veya çelik levha veya tel örgü ile tam temas halinde tutulur.
Malzeme bıçağın etkisi altında ve çelik levhanın veya tel ağın yüzeyi boyunca akar ve kesme levhasının üst yüzeyini doldurur. Böylece malzeme PCB yüzeyine yapışır ve sonunda PCB'yi elek veya çelik plakadan ayırır, böylelikle PCB üzerinde malzemenin bir görüntüsünü bırakır.
Lehim pastası baskı işleminde, alt tabaka bir masa üzerine yerleştirilir ve mekanik ya da vakumla sıkıştırılır.
E T-F1500 otomatik şablon yazıcıdır
ET-F1500 otomatik smt üretim hattına başvurabilir, işçilik ve para tasarrufu yapabilir.
ET-F1500 Parametreleri
1. Makine Boyutları: 2500 (L) X1200 (W) X1500 (H) mm
2. Makine Ağırlığı: Yaklaşık: 1800Kg
3. Hava Gerekli: 4.5 ~ 6Kg / cm2
4. Güç Girişi: AC: 220 ± 10%, 50 / 60HZ 1Φ 3KW
5. Kontrol Yöntemi: PC Kontrolü
6. Pozisyon Hassasiyeti tekrarlayın: ± 0.015mm
7. Temizleme Sistemi: Kuru, Islak, Vakum (Programlanabilir)
8. Çekçek Açısı: 60 ° / 55 ° / 45 °
9. Çekçek Hızı: 6 ~ 200mm / sn
Ekran çerçeveleri
1. Min boyutu 1100 * 300 mm'dir
2. Maksimum boyut 1800 * 750 mm'dir
3. kalınlığı 25-40 mm
PCB boyutu
1. maksimum pcb boyutu 1500 * 350 mm
2. min pcb boyutu 80 * 50 mm
3. pcb kalınlığı 0.4-6 mm
4. pcb warpage <1%
taşıma
1. Taşıma yüksekliği 860-940 mm
2. Aktarma yönü desteği sol-sağ, sağ-sol, sol-sol, sağ-sağ
3.Max taşıma hızı 1500 mm / sn programlanabilir
PCB yeri
1. destek sistemi manyetik pin / yukarı- aşağı masa ayarlı / supportblock
2. The sıkma sistemi yan sıkma, vakum memesi
Şirket profili
ETON Otomasyon Equipment Co LTD, 2011 yılında kurulan Shenzhen, Çin'de bulunmaktadır. Yerleştirme makine endüstrisine odaklanan bağımsız üretim bölümleri, Ar-Ge ekibi, satış ekibi ve satış sonrası servis departmanı bulunmaktadır. Çin'de, Shenzhen, Zhongshan ve Hangzhou olmak üzere üç ofis bulunmaktadır. Hindistan'da Delhi ve Mumbai'de de ofisleri var.
Firmamız küresel müşteriler için uluslararası bir gelişme şirketidir. Yerleştirme makinelerimiz 20'den fazla ülkeye ihraç edilmektedir ve tüm dünyada iyi karşılanmıştır. ABD, KORE, ALMANYA, MISIR, TÜRKİYE, VİETNAM, TUNISA gibi
Ve bunun gibi.
