Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| ad: | alma ve yerleştirme makinesi | sistem: | Windows 7 |
|---|---|---|---|
| Toplam ağırlık: | 1250kg | Nozullar: | 8pcs |
| hız: | 40000CPH | PCB boyutu: | 1200 * 350mm |
| boyut: | 2550 * 1650 * 1550mm | Kamera: | 2 set ithal kamera |
| Vurgulamak: | yüksek hızlı led montaj makinesi,smt montaj makinesi |
||

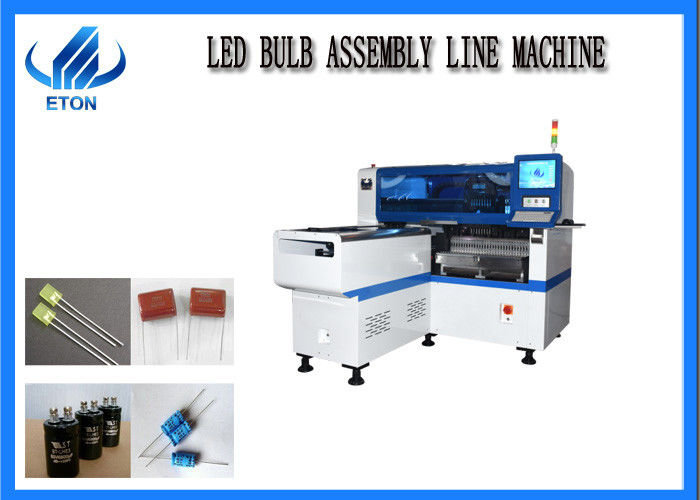

Yüksek Doğruluk led ampul montajı IC smd makinesi alma ve yerleştirme makinesi
Ürün Detayları
1. Hassas montaj kafası sistemi
8 nozul kafasının montaj yöntemi, grup toplama ve ayrı yerleştirme / ayrı toplama ve ayrı yerleştirme, farklı bileşenlerin montaj gereksinimlerini karşılayabilir.
Her nozul kafası, beslemeyi azaltmak ve step motordan daha yüksek bir hızda montaj doğruluğunu sağlamak için bağımsız bir servo motor tarafından bağımsız olarak kontrol edilir.
2. Yüksek hassasiyetli ithal vida
X ve Y ekseni, vidayı kontrol etmek için üst düzey manyetik lineer motoru benimser ve Z ekseni, her adımın doğruluğunu ve kararlılığını sağlamak için ultra yüksek hızlanma performansı ve kararlı hareket hızı ile kontrol etmek ve sürmek için panasonic servo motoru kullanır. montaj.
Uygulama kapsamı
Lambalar ve fenerler: floresan lamba, ampul lamba, tavan lambası, panel ışığı, dökme ışık lambası, maden lambası, aşağı ışık vb.
Aydınlatma: yumuşak ışık tüpü, sert tüp, reklam modülü vb.
Yapıştırma sınıfı: LED yapıştırma izle
| HT-E8S | ||
| PCB | PCB uzunluk genişliği | Maks: 1200 * 300 mm dk: 100 * 100 mm |
| PCB kalınlığı | 0,5 ~ 5 mm | |
| PCB bağlama | Ayarlanabilir basınçlı pnömatik | |
| Montaj modu | Ø Toplama ve yerleştirme için ayırma grubu | |
| işletim sistemi | sistem | Windows 7 |
| yazılım | Ar-Ge bağımsız | |
| Görüntüle | Dokunmatik ekran | |
| Giriş aygıtı | Klavye fare | |
Vizyon sistem | Kamera sayısı | 2 set ithal kamera |
| Montaj hassasiyeti | 0,02 mm (tekrarlama hassasiyeti) | |
| Montaj yüksekliği | <36mm | |
| Montaj hızı | 40000CPH | |
| Bileşenler alanı | 0.2mm | |
| No besleyici istasyonu | 30pcs | |
| Nozul sayısı | 8pcs | |
| Güç | 380AC 50HZ | |
| Güç tüketimi | 4KW | |
| Konveyör iletimi | Maksimum uzunluk: 1200 mm | |
| İletim hızı | > 500 mm / sn | |
| İletim yönü | Her iki yön | |
| İletim modu | Otomatik çevrimiçi sürüş | |
| Hava basıncı | > 5.0kg / cm² | |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme | |
| Hareket kontrol kartı modülü 1set | ETON tarafından bağımsız araştırma ve geliştirme | |
| X, Y, X ekseni sürücü yolu | X, Y, Z ekseni için servo motor kontrolü | |
| Besleme yolu | Çift motorlu elektrikli besleyici | |
