ad: | alma ve yerleştirme makinesi | Görsel kamera: | 2 set ithal kamera |
---|---|---|---|
PCB boyutu: | 1200 * 350mm | Montaj yüksekliği: | <36mm |
sürüş yolu: | yüksek kaliteli manyetik doğrusal motor + servo motor | model: | HT-E8D-1200 |
Toplam ağırlık: | 2000kg | Montaj hızı: | 80000CPH |
Vurgulamak: | yüksek hızlı led montaj makinesi,smt montaj makinesi |

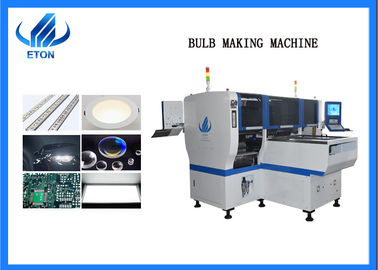

Led ampul üretim hattı için yüksek kaliteli görsel kamera fiyat alma ve yerleştirme makinesi
Çift Modül Montaj Makinesi ile Tek Modül Arasındaki Fark led ışık yapımı Makine çift montaj makinasının ikili sisteme sahip olması ve aynı anda iki farklı ürün üretebilmesidir.
Bu çok işlevli bir alma ve yerleştirme makinesidir, LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. Monte edebilir.
Bu led ışık yapımı Makine aynı anda iki çeşit ürün üretme ihtiyacını karşılayabilmektedir.Montaj hızı, üretim verimliliğini büyük ölçüde artıran 80.000 CPH'ye ulaşır.
Ürün Özellikleri
1, endüstriyel bilgisayar kullanımı + bağımsız özel kontrolör kontrolü, sistem kararlılığı, basit kullanım, öğrenmesi kolay.
2. Yazılım güçlüdür ve programlama koordinatları dijital ve grafiksel yollarla görüntülenir, bu nedenle koordinatları ayarlamak ve değiştirmek uygundur.Yamanın ilerlemesi ve bileşenleri, üretim sürecinde grafiksel olarak görüntülenir ve sübvansiyon malzemeleri uygundur.
3. Yazılım veritabanı sistemini benimser, farklı PCB programlama türleri depolanabilir, aranması kolay, yeni ürün programlama, ömür boyu arama.
4. Negatif basınç algılama sistemi, emme malzemesini doğru bir şekilde tespit etmek ve malzeme sızıntısını ve fırlatmayı etkili bir şekilde önlemek için benimsenmiştir.
5. İsteğe bağlı: 8 mm, 12 mm, 16 mm ve 24 mm otomatik besleyici;Farklı emiş ağzı
HT-E8Dl ed hafif yapma makinesi | ||
PCB | PCB uzunluk genişliği | Maks: 1200 * 300 mm dk: 100 * 100 mm |
PCB kalınlığı | 0,5 ~ 5 mm | |
PCB bağlama | Ayarlanabilir basınçlı pnömatik | |
Montaj modu |
Ø Seçmek ve yerleştirmek için ayırmak için grup ØSeçmek ve yerleştirmek için ayırmak |
|
işletim sistemi | sistem | Windows 7 |
yazılım | Ar-Ge bağımsız | |
Görüntüle | Dokunmatik ekran | |
Giriş aygıtı | Klavye fare | |
Vizyon sistem |
Kamera sayısı |
2 set ithal kamera Hizalama tanımlama vizyonu, işaret düzeltme |
Montaj hassasiyeti | 0,02 mm (tekrarlama hassasiyeti) | |
Montaj yüksekliği | <36mm | |
Montaj hızı | 80000CPH | |
Bileşenler alanı | 0.2mm | |
Güç | 380AC 50HZ | |
Güç tüketimi | 8KW | |
Konveyör iletimi | Maksimum uzunluk: 500 mm | |
İletim hızı | > 500 mm / sn | |
İletim yönü | Her iki yön | |
İletim modu | Otomatik çevrimiçi sürüş | |
Hava basıncı | > 5.0kg / cm² | |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme | |
X, Y, X ekseni sürücü yolu | X, Y, Z ekseni için yüksek kaliteli manyetik lineer makine + Servo motor kontrolü | |
Besleme yolu | ||
Besleme sistemi | No besleyici istasyonu | Düello modu. Toplamda 40 |
Nozul sayısı | İkili mod. Toplamda 16 | |
Besleme yolu | Çift motorlu elektrikli besleyici |
bütün bir üretim hattı gösterisi
Onur gösterisi
ETON ileri teknoloji ve yenilik, pazar devrimini hızlı bir şekilde yönlendirir ve bir dizi fikri mülkiyet teknolojisi elde eder.
9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil.
Dikkat
1. Alma ve Yerleştirme makinesini kullanmadan önce, yerleştirme makinesinin temel parametrelerini anlamanız gerekir;
2. Alma ve Yerleştirme makinesini çalıştırmadan önce, operatör makinede kapsamlı bir inceleme yapmalıdır.
3. Alma ve Yerleştirme makinesini uygulamak için önyükleme işlemi sırasına göre, ayrıntılı bir makine çalıştırma talimatları olmalıdır;
4. Alma ve Yerleştirme makinesinde zamanında düzenli sorun giderme ve bakım çalışması yapmak gerekir.
Uyarılar:
1. Ödeme koşulları:% 30 peşin depozito,% 70 bakiye T / T tarafından sevkıyattan önce ödenmelidir.
2. teslim süresi: mevduat sonra 30 gün.
3. Garanti: 1 yıl (yedek parçalar dahil)
