Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
İsim: | alma ve yerleştirme makinesi | PCB Kalınlığı: | 0,5~5 mm |
---|---|---|---|
Toplam ağırlık: | 1250kg | besleyiciler: | 26 Adet |
Boyut: | 2550*1650*1550mm | PCB Boyutu: | 1200*350mm |
Garanti: | 1 yıl | nozullar: | 10 parça |
Vurgulamak: | yüksek hızlı led montaj makinesi,smt montaj makinesi |
10 kafa görüş kamerası smd led montajcı çekme ve yerleştirme makinesi
detaylar

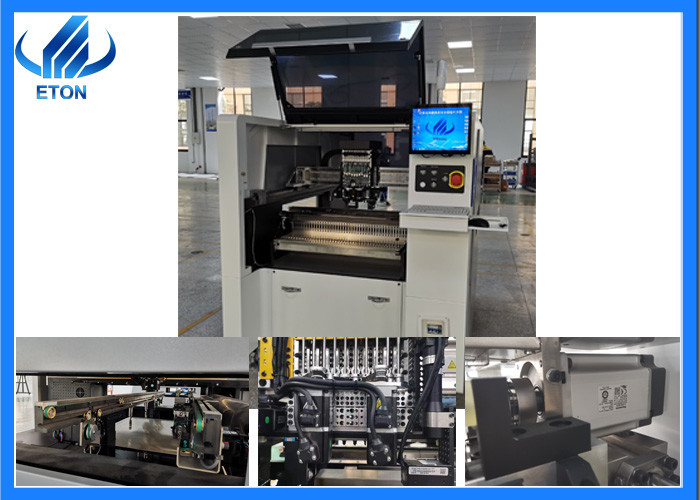

RT-1 toplama ve yerleştirme makinesi, yüksek hassasiyetli, çok işlevli, çevrimiçi otomatik toplama ve yerleştirme makinesidir, led ışık yapma makinesi, yüksek hassasiyetli bileşen tanıma sistemi, çevrimiçi üretim, RT ile donatılmış on montaj kafası kullanır. -1 bağımsız araştırma ve geliştirme, hem Çince hem de İngilizce ile makine işletim sistemi, basit ve rahat kullanım, her türlü LED lambada, LED sürücüde, küçük ev aletlerinde, devre kartlarında, dijital ürünlerde, her türlü kontrol panelinde yaygın olarak kullanılabilir, ve benzeri.
RT-1 al ve yerleştir makinesiYüksek hassasiyetli hareket kontrolü elde ederek dünyaca ünlü ızgara cetvelini yapılandırın.
RT-1 al ve yerleştir makinesiİthal hassas kare ray kullanarak, yerleştirme doğruluğunu etkili bir şekilde iyileştirin.
RT-1 al ve yerleştir makinesiYüksek hassasiyetli bileşenlerin montajını tamamlamak için benzersiz bir yüksek çözünürlüklü optik prizma endüstriyel kameralar kullanma.
RT-1 al ve yerleştir makinesiVizyon pozisyon sistemi ile, MARK noktasını otomatik olarak tanımlayabilir, SMT üretim verimliliğini ve yerleştirme doğruluğunu etkin bir şekilde iyileştirebilir.
RT-1 al ve yerleştir makinesiotomatik görsel programlama, bileşenlerin koordinatlarını manuel olarak girmeye gerek yok, programlama basit, yeni başlayanlar için öğrenmesi kolay ve kullanışlı ve pratik, orta ölçekli seri üretim için en uygun olanıdır.
RT-1 al ve yerleştir makinesiYerleşim 10 nozul yapılandırır.
RT-1 al ve yerleştir makinesiUygun maliyetli otomatik yerleştirme makinesi, orta ölçekli seri üretim ve yüksek kaliteli kullanım için en uygun olanıdır.
Yerleşim, bir dizi PCB kartı taşıma sistemi yapılandırır, şablon yazıcı, el masası ve yeniden akış fırını ile sorunsuz bağlantı kurabilir.
RT-1 | ||
PCB | PCB uzunluk genişliği | Max:400*350mm min:50*50mm |
PCB kalınlığı | 0.1~6mm | |
PCB sıkıştırma | Elektrikli sıkma | |
Montaj modu |
ØGrup almak ve yerleştirmek için ayırmak ØAlmak için ayırın ve yerleştirmek için ayırın |
|
işletim sistemi | sistem | Windows 7 |
yazılım | bağımsız olarak Ar-Ge | |
Görüntüle | Dokunmatik ekran | |
Giriş aygıtı | Klavye fare | |
Görüş sistem |
kamera sayısı |
2 takım ithal kamera Vizyon hizalama, işaret düzeltme |
Montaj hassasiyeti | 0,02 mm (tekrar hassasiyeti) | |
Montaj yüksekliği | <25mm | |
Montaj hızı | 30000~35000CPH | |
Bileşenler alanı | 0,2 mm | |
Güç | 380AC 50HZ | |
Güç tüketimi | 6KW | |
Konveyör iletimi | Maksimum uzunluk: 500mm | |
İletim hızı | >1500 mm/sn | |
İletim yönü | Bekar | |
İletim modu | Otomatik çevrimiçi sürücü | |
Hava basıncı | >5.0kg /cm² | |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme | |
X,Y,X ekseni sürücü yolu | X,Y,Z ekseni için servo motor kontrolü | |
besleme yolu | ||
Besleme sistemi | Besleyici istasyonu sayısı | 26 ADET |
Nozul sayısı | 8 ADET | |
besleme yolu | Çift motorlu elektrikli besleyici |
hizmetlerimiz
Şirket Bilgisi
Shenzhen ETON Otomasyon Ekipmanları LTD.kelimesinde “Yüksek verimlilik Düşük tüketim”e odaklanan otomatik yüksek hızlı alma ve yerleştirme makinesinin lider üreticisidir. ETON, iyi bir üne sahip dünya çapında seçkin yüksek hızlı SMT makinesi markası olarak müşteriler için üstün değer yaratmıştır. Gelecekte, ETON'un SMT alanında daha iyi başarılara çalışacağına ve sektöre ve topluma daha fazla katkı sağlayacağına inanıyoruz.
Dikkat
1. Pick and Place makinesini kullanmadan önce, yerleştirme makinesinin temel parametrelerini anlamalısınız;
2. Al ve Yerleştir makinesini çalıştırmadan önce operatör, makineyi kapsamlı bir şekilde incelemelidir.
3. Pick and Place makinesini uygulamak için önyükleme işlemi sırasına göre, ayrıntılı bir makine çalıştırma talimatı olmalıdır;
4. Pick and Place makinesinde düzenli arıza giderme ve bakım çalışmalarının zamanında yapılması gerekmektedir.
Notlar
1.Ödeme koşulları: Peşin %30 depozito, bakiye %70, T/T ile sevkiyat öncesi ödenmelidir.
2. Teslim süresi: Mevduattan 30 gün sonra.
3.Garanti: 1 yıl. (yedek parçalar dahil)
