Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ağırlık: | 1200kg | Görsel Kamera: | 2 takım ithal kamera |
|---|---|---|---|
| Hız: | 40000cph | İsim: | alma ve yerleştirme makinesi |
| PCB Boyutu: | 500*350mm | Boyut: | 1650*1200*1570mm |
| kafalar: | 8 ADET | besleyiciler: | 30 adet |
| Vurgulamak: | yüksek hızlı led montaj makinesi,smt montaj makinesi |
||

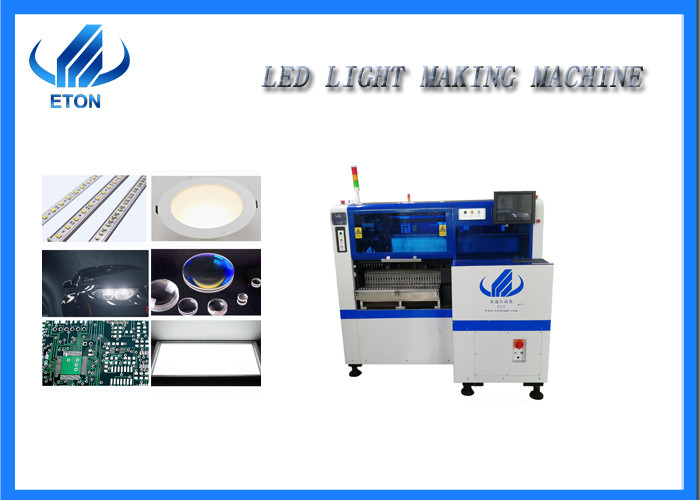

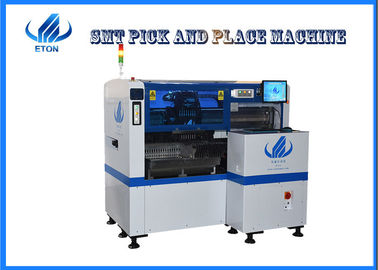

Otomatik tek manyetik lineer motor smt alma ve yerleştirme makinesi
detaylar
Yeni ekonomik servo motor yüksek hızlı çok fonksiyonlu alma ve yerleştirme makinesi, 8 kafa montajı, aynı anda seçmek için sekiz emme nozulu, ithal kamera görsel hizalaması, MARK düzeltmesi kullanarak, SMT kararlılığını, hassasiyetini artırın ve en üst düzeye çıkarmak için yapıştırın hız, maksimum yama hızı 40000CPH'dir, özel patent teknolojisine sahiptir: elektronik besleyici besleme sistemi, daha hızlı ve daha doğru, kesintisiz malzeme yeniden yükleme sistemi, zaman maliyetinden ve yapay maliyetten tasarruf edin.Maksimum PCB boyutu 500*350 mm'dir.
Başvuru
Montaj bileşenleri: LED, kapasitörler, dirençler,
IC, şekilli bileşenler vb.
Uygulama: Elektrikli sürücü, elektrik panosu, lens, doğrusal ampul, ev aletleri vb.
özellikleri
1. Tek modüllü manetik lineer motor çok fonksiyonlu alma ve yerleştirme makinesi
2. Montaj bileşenleri: LED, kapasitörler, dirençler, IC, şekilli bileşenler vb.
3. Uygulama: elektrikli sürücü.elektrik panosu.lens.linear bulb.ev aletleri vb.
4. Bileşen: min.boyut 0402 max.yükseklik 36 mm.
Patentli teknoloji
1. Elektronik besleyici besleme sistemi: yüksek kararlı,
2. Vizyon hizalama uçuş tanımlama, işaret düzeltme: yüksek Doğruluk
3. Kesintisiz malzeme yeniden yükleme işlevi: yüksek hız
4. Oluşturulan koordinatlardan sonra otomatik optimizasyon vb.
| HT-E5S alma ve yerleştirme makinesi | ||
| PCB | PCB uzunluk genişliği | Max:500*350mm min:100*100mm |
| PCB kalınlığı | 0,5~3 mm | |
| PCB sıkıştırma | Elektrikli sıkıştırma + ayarlanabilir basınç pnömatik | |
| Montaj modu |
Toplama için gruplandırın ve yerleştirme için ayırın Toplama için ayrı, yerleştirme için ayrı
|
|
| işletim sistemi | sistem | Windows 7 |
| yazılım | bağımsız olarak Ar-Ge | |
| Görüntüle | LED monitör | |
|
Görüş sistem |
Görsel kamera |
2 takım ithal kamera Uçuş tanımlama, işaretleme düzeltmesi için vizyon |
| Montaj hassasiyeti | 0,02 mm | |
| Montaj yüksekliği | <36mm | |
| İletim yönü | Tek (soldan sağa veya sağdan sola) | |
| Sürüş yolu | Üst düzey manyetik lineer motor + servo motor | |
| Besleme sistemi | Besleyici istasyonu | 30 ADET |
| nozullar | 8 ADET | |
| besleme yolu | Çift motorlu elektrikli besleyici | |
Bizim ortaklarımız
ETON ileri teknoloji ve inovasyon, pazar devrimini hızla yönlendirir ve 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisi elde eder, bu da çok fazla emek ve üretim alanı tasarrufu sağlar, ABD'de büyük pazar payına sahiptir, KORE, HİNDİSTAN, ALMANYA, MISIR, TÜRKİYE, VİETNAM, TUNUS, TAYLAND 20'den fazla ülke.
Dikkat
1. Pick and Place makinesini kullanmadan önce, yerleştirme makinesinin temel parametrelerini anlamalısınız;
2. Al ve Yerleştir makinesini çalıştırmadan önce operatör, makineyi kapsamlı bir şekilde incelemelidir.
3. Pick and Place makinesini uygulamak için önyükleme işlemi sırasına göre, ayrıntılı bir makine çalıştırma talimatı olmalıdır;
4. Pick and Place makinesinde düzenli arıza giderme ve bakım çalışmalarının zamanında yapılması gerekmektedir.
Notlar:
1.Ödeme koşulları: Peşin %30 depozito, bakiye %70, T/T ile sevkiyat öncesi ödenmelidir.
2. Teslim süresi: Mevduattan 30 gün sonra.
3.Garanti: 1 yıl. (yedek parçalar dahil)
