Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Nmae: | SMT makinesi / alma ve yerleştirme makinesi | Ürün:% s: | ampul, panel, led lens, dob, ekran, esnek, vb |
|---|---|---|---|
| Kapasite: | 40000-45000 kart / saat | PCB boyutu: | Maksimum 1200 * 350 mm |
| Kafalar: | 10 parça | besleyiciler: | 32 adet |
| Garanti: | Bir yıl | orijinal: | Çin |
| Vurgulamak: | yüksek hızlı led montaj makinesi,smt montaj makinesi |
||
Çok fonksiyonlu alma ve yerleştirme makinesi
Kemer tipi yerleştirme makinesi
Bileşen besleyici ve alt tabaka (PCB) sabitlenir ve yerleştirme başlığı (birden fazla vakumlu emme nozulu takılır), bileşenin konumunu ve yönünü ayarladıktan sonra bileşeni besleyiciden çıkarmak için besleyici ile alt tabaka arasında ileri geri hareket eder ve ardından Alt tabakaya yerleştirin.Yama kafası, kemer tipi X / Y koordinatlı hareketli kirişe monte edildiği için adlandırılmıştır.

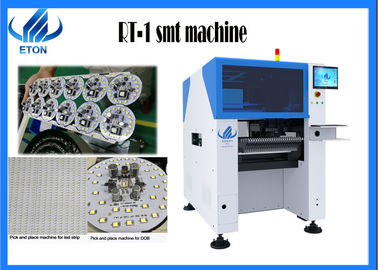

RT-1 aynı zamanda kemer tipi yerleştirme makinesidir ve yüksek hızda yenidir.
RT-1 alma ve yerleştirme parametresi
| boyut | |
| uzunluk | 1104 mm |
| Genişlik | 1584 mm |
| Yükseklik | 1655 mm |
| PCB | |
| PCB uzunluk genişliği | Max: 1200 * 350 mm |
| Min: 50 * 50 mm | |
| PCB kalınlığı | 0,1 ~ 6 mm |
| PCB bağlama | Elektrikli sıkıştırma |
| Montaj yüksekliği | <20 mm |
| Montaj hızı | 40000-45000 cph |
| Bileşenler | LED / KONDANSATÖR / DİRENÇ VB |
| Nozul sayısı | 10 parça |
| Besleyici sayısı | 32 adet |
Yerleştirme makinesi ile bileşenlerin konumunu ve yönünü ayarlama yöntemi
a) Mekanik hizalama ayar konumu ve nozül dönüş ayar yönü, bu yöntemin elde edebileceği doğruluk sınırlıdır ve sonraki modeller artık kullanılmamaktadır.
b) Lazer tanımlama, X / Y koordinat sistemi ayar konumu, nozül dönüş ayar yönü, bu yöntem uçuş sırasında tanımlama gerçekleştirebilir, ancak BGA bilyalı ızgara dizisi bileşenleri için kullanılamaz.
Kamera tanıma, X / Y koordinat sistemi ayar konumu, nozül dönüş ayar yönü, genellikle kamera sabit, SMD kafası kamera boyunca uçuyor, görüntüleme tanıma, lazer tanımadan biraz daha uzun, ancak herhangi bir bileşeni tanımlayabilir ve ayrıca uçuş sürecini gerçekleştirebilir. tanıma için kamera tanıma sisteminin mekanik yapısındaki diğer fedakarlıklardır.
SSS
1. Garantiniz nasıl?
C: Bir yıl garanti veriyoruz, garanti süresince tamir edilmesi gereken tüm parçalar ücretsiz olacak.
2. Min siparişinize ne dersiniz?
A: Bir pc makinesini destekliyoruz.
3. Montaj için hangi RT-1 uygundur?
A: Yeni modülümüz olarak RT-1, Ampul, Tüp, şerit ışık, panel, ekran, downlight, güç sürücüsü, Lens vb.İçin uygun çok işlevlidir.
4. makinenizi nasıl satın alabilirim?
Contac Joy: +8613590151025 veya E-posta: Joy@eton-mounter.com
Satış sonrası servis
1. Mühendisimizi serbestçe eğitmek için fabrikanıza göndereceğiz.
2. Bir yıllık bakım süresi sağlıyoruz.
3. Yazılım ve donanımımız ömür boyu bakımdır.
4. garanti süresi boyunca değiştirilmesi ve onarılması gereken tüm parçalar ücretsiz olacaktır.
