Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| ad: | SMT montaj makinesi | Pcb kalınlığı: | 0,1 ~ 6 mm |
|---|---|---|---|
| besleyiciler: | 80 adet | Kafalar: | 40 adet |
| PCB boyutu: | 500 * 310mm | Toplam ağırlık: | 4500KG |
| Kapasite: | 120000 ~ 140000CPH | Kamera: | 8 set ithal kamera |
| Vurgulamak: | 16KW SMT Montaj Makinesi,140000CPH SMT Montaj Makinesi |
||

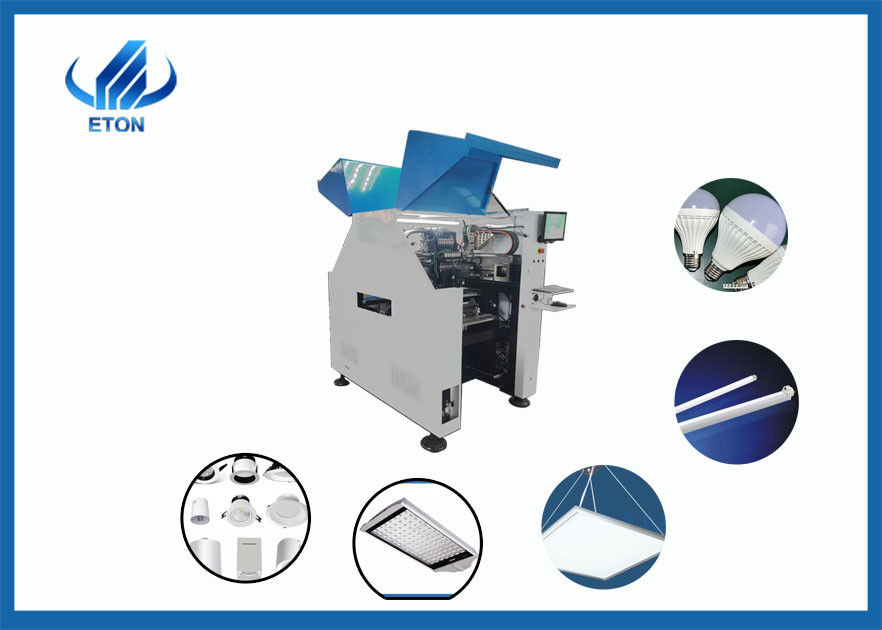

Tüm hafif led yapma makinesi için yüksek hassasiyetli Yüksek Hızlı SMT montaj Makinesi
Özellikleri
Dört modüllü manyetik doğrusal motor çok fonksiyonlu alma ve yerleştirme makinesi
Doğrusal bileşenlerin montajı: LED, kapasitörler, dirençler, IC, şekilli bileşenler vb.
Teknik parametre
| RT-4 | ||
| PCB | PCB uzunluk genişliği | Max500 * 310mm min: 50 * 50mm |
| PCB kalınlığı | 0.1 ~ 6 mm | |
| PCB bağlama | Elektrikli sıkıştırma | |
| Montaj modu |
Ø Seçmek ve yerleştirmek için ayırmak için grup ØSeçmek ve yerleştirmek için ayırmak |
|
| işletim sistemi | sistem | Windows 7 |
| yazılım | Ar-Ge bağımsız | |
| Görüntüle | Dokunmatik ekran | |
| Giriş aygıtı | Klavye fare | |
|
Vizyon sistem |
Kamera sayısı |
8 set ithal kamera Görüş hizalama, işaret düzeltme |
| Montaj hassasiyeti | 0,04 mm (hassasiyeti tekrarlayın) | |
| Montaj yüksekliği | <7.5mm | |
| Montaj hızı | 120000 ~ 140000CPH | |
| Bileşenler alanı | 0.2mm | |
| Güç | 380AC 50HZ | |
| Güç tüketimi | 16kW | |
| Gaz tüketimi | 0.4 ~ 0.6mpa 600N / dak | |
| İletim hızı | > 1500mm / sn | |
| İletim yönü | Soldan sağa veya sağdan sola tek | |
| İletim modu | Otomatik çevrimiçi sürüş | |
| Hava basıncı | > 5.0kg / cm² | |
| Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme | |
| X, Y, X ekseni sürücü yolu | Servo motor ve manyetik lineer motor | |
| Besleme sistemi | No besleyici istasyonu | 80 ADET |
| Nozul sayısı | 40 ADET | |
| Besleme yolu | Çift motorlu elektrikli besleyici | |
Özel patentli teknoloji:
Elektronik besleyici besleme sistemi
Görüş hizalama uçuş tanımlama, işaret düzeltme
Koordinatlar oluşturulduktan sonra otomatik optimizasyon, vb.
Uygulama
1. elektrik ve elektronik ürünler
Bilgisayar üretimimizde, her bilgisayarın ana kartındaki bileşenler, otomatik yerleştirme makinesini kullanarak monte edebilir, bu sadece montaj verimliliğini büyük ölçüde artırmakla kalmaz, aynı zamanda işçilik maliyetlerinden de tasarruf sağlar.
2. LED ürünleri
Artık LED ekran LED ışıkları ve diğer ürünler, Yitong yerleştirme makinesi monte edilebilir.LED montaj aralığı nispeten geniştir, her türlü LED bileşen, direnç, kondansatör, özel şekilli bileşenler monte edilebilir.Aynı zamanda müşterilerin üretim ihtiyaçlarına göre farklı hızlarda farklı modeller önerebiliriz.
Artık çok sayıda ev aleti kullanıyoruz, yerleştirme makinesiyle kurulabilir ve üretim verimliliğini artırabilir.
SSS
1. Ödeme koşulları nedir?Ticaret terimi ne olacak?
T / T tamam.FOB Shenzhen'i seçebilirsiniz.
2. Bir makineye monte edilebilecek maksimum bileşen yüksekliği nedir?
Montaj bileşeninin yüksekliği 36 mm'ye ulaşabilir ve minimum montaj bileşeni 0402 olabilir.
3. Bu makinenin çalıştırılması zor mu?
Hayır, hiç de değil.Önceki müşterilerimiz için, makineleri çalıştırmayı öğrenmek için en fazla 5 gün yeterlidir.
4. XYZ ekseni ne tür bir sürüş modunu benimser?
X ekseni manyetik astar motor, Y ekseni ve Z ekseni servo motor, çok iyi performans ve yüksek doğruluk.
5. Ne tür ulaşım kullanılabilir?
Ulaşım yöntemlerimiz esnektir ve hem deniz, hem kara hem de hava ulaşımını seçebiliriz.
6. Yazılım arayüzünüz İngilizce mi?
Hem İngilizce arayüz hem de Çince arayüz mevcuttur.
