Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Uzunluk genişlik Yükseklik: | 1104 * 1584 * 1655mm | Toplam ağırlık: | 950kg |
---|---|---|---|
Besleme İstasyonu Sayısı: | 32 adet | Nozul sayısı: | 10 parça |
besleme yolu: | Çift motorlu elektrikli besleyici | Kamera Sayısı: | 2 set ithal kamera |
Vurgulamak: | 45000CPH Alma ve Yerleştirme Makinesi,4kw Alma ve Yerleştirme Makinesi,6mm PCB LED Chip Mounter |

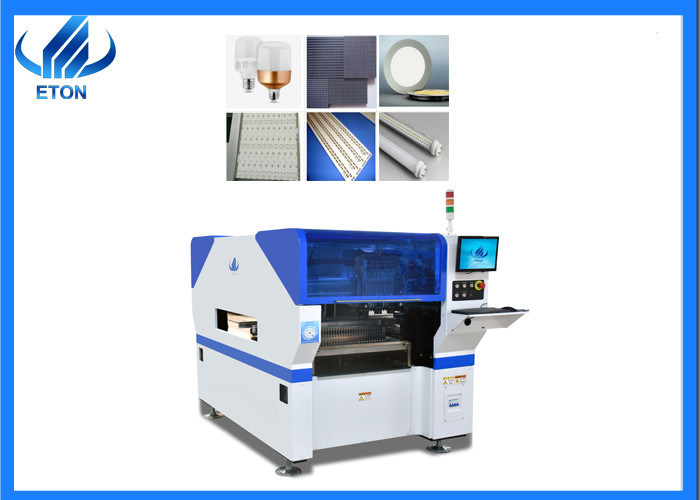

PCB SMT ekipmanı ETON RT-1 SMT alma ve yerleştirme makinesi
Avantaj:
1. Hızlı hız.Manyetik kaldırmalı 10 kafa, daha hızlı çalışıyor
2. Yüksek hassasiyet.2 set ithal kamera, yüksek CCD çözünürlüğü, 0.01MM
3. Daha az enerji tüketimi.Güç yalnızca 4kw'dir
Teknik parametre | |
Uzunluk genişlik Yükseklik | 1104* 1584* 1655mm |
Toplam ağırlık | 950kg |
PCB Uzunluk Genişliği | Max:400 * 350mm Dk:50 *50mm |
Montaj Hassasiyeti |
± 0,02 mm, Görme hizalaması, Vizyonu işaretle |
Montaj hızı | 45000 CPH |
Bileşenler | LED, direnç, kapasitörler, şekillendirilmiş bileşenler vb. |
güç / güç tüketimi | 380AC, 50 Hz / 6kw |
Besleyici İstasyonu Sayısı | 32 PCS |
Nozul sayısı | 10 PCS |
Montaj yüksekliği | <25mm |
Besleme yolu | Çift motorlu elektrikli besleyici |
Kamera Sayısı | 2 set ithal kamera |
PCB Kalınlığı | 0.1~6mm |
DOB üretimi için SMT Hattının ana süreci
Birinci adım: Lehim pastasını PCB üzerine yazdırın
İkinci adım: LED çipini ve kapasitör büyük bileşenlerini PCB üzerine monte etmek.
Üçüncü adım: PCB ile bileşeni kaynaklamak için lehim pastasının PCB ile ısıtılması.
Farklı tipte DOB PCBA
Doğrusal ampullerin PCBA'sı
RT-1 SMT serisi sadece DOB ve ampul için değil aynı zamanda diğer birçok ürün için de uygundur.
