boyut: | 1200 * 1930 * 1500 mm | Toplam ağırlık: | 2200 Kg |
---|---|---|---|
Montaj hızı: | 30000 ~ 35000CPH | Görüş sistemi: | Görüş hizalama, İşaret düzeltme |
PCB Uzunluk Genişliği: | Max: 400 * 350 mm Min: 50 * 50 mm | Garanti: | 1 yıl |
paketleme: | Vakumlu paketleme + ahşap kutu ambalajı | Taşıma şekli: | Deniz / demiryolu / uçak |
Vurgulamak: | 32 Besleyici SMT LED Yerleştirme Bağlayıcı,35000CPH SMT LED Yerleştirme Bağlayıcı,SIRA Smt Alma ve Yerleştirme Ekipmanı |
Otomatik, yüksek verimli, düşük maliyetli SMT LED Yerleştirme Bağlayıcı
SMT Üretim Süreci nedir?
Aşama 1:Lehim pastası Baskı
Lehim pastalarını PCB'ye yazdırmak için şablon yazıcıyı çalıştırın
Adım 2:Montaj Parçası
Lehim pastası ile fırçalanmış PCB kartı otomatik montaj için alma ve yerleştirme makinesine gönderilecektir,
ve alma ve yerleştirme makinesi bileşenleri otomatik olarak seçecek ve PCB'ye yerleştirecektir.
Aşama 3 : Reflow Lehimleme
PCB kartı bileşenlerle monte edilecek, yeniden akış fırına gönderilir, yeniden akış fırını, bileşenleri ısıtacak ve kaynaklayacaktır.
PCB üzerine lehim pastası.
4. Adım: Test yapmak
PCBA'nın yanlış hizalanmış veya kaymış olup olmadığını kontrol edin.
RT-1 LED yerleştirme makinesinin özellikleri nelerdir?
♦ 1. Yüksek hassasiyetli endüstriyel kameralar, IC, QFN ve diğer küçük boyutlu yongalar gibi hassas yongaların hassas yerleşimini çözer.Minimum 0402 çip yerleştirme.
♦ 2. Emme ve yerleştirme sırasında parçaları kaybetmesi kolay olmayan ithal özelleştirilmiş emme nozulu benimsenmiştir ve kurulum uygun ve dayanıklıdır.
♦ 3. Temelde nozulu değiştirmeden aynı anda 10 farklı malzemeyi emebilen 10 yerleştirme başlığı ve 32 besleme istasyonu ile donatılmıştır.
♦ 4. Yüksek performanslı uyarlanabilirlik, artı veya eksi 0,04 mm düzeyinde doğruluk kontrolü, yüksek hassasiyetli tekrar konumlandırma, güçlü XY performansı, yüksek hızlı çalışma,
♦ 5. Çift motorlu elektronik besleyici, kararlı besleme, daha hızlı besleme, tekrarlanan kalibrasyona gerek yok.
♦ 6. Yerleştirme makinesinin güvenilirliğini ve dengesini uzun süre etkili bir şekilde sağlayın.
♦ 7. Tüm makine, SMT yerleştirme hassasiyetini artıran hassas kılavuz rayı benimser.
|

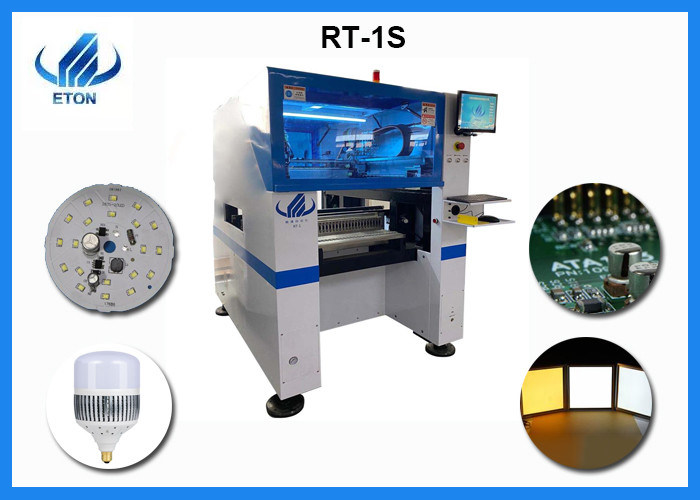

RT-1S |
L * W * H |
1200 * 1930 mm * 1500 mm
Toplam Ağırlık: 2200kg |
PCB Uzunluk Genişliği |
MAKS: 400 * 350 mm MİN: 50 * 50 mm |
Montaj Modu | Grup toplama ve ayrı yerleştirme, ayrı toplama ve ayrı yerleştirme |
Montaj yüksekliği | ≦ 22 mm |
Kamera Sayısı | 2 ADET |
Montaj Hassasiyeti | ± 0,04 mm |
Montaj Hızı | 30000 ~ 35000CPH |
Bileşenler Alanı | 0,2 mm |
Besleyiciler İstasyonu | 32 ADET |
Nozul sayısı | 10 PARÇA |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 set | ETON tarafından bağımsız araştırma ve geliştirme |
X, Y, Z, Eksen Tahrik yolu | Servo motor |
Besleme Yolu | Çift motorlu elektrikli besleyici |
RT-1 LED yerleştirme makinesinin uygulama kapsamı nedir?
► 1. Uygulama alanları: seri üretim, kişisel girişimcilik, Ar-Ge ve özelleştirme, ev aletleri endüstrisi, güç sürücüsü, LED aydınlatma.
► 2. Montaj bileşenleri: LED, kondansatör, direnç, IC, şekilli bileşenler, vb.
Kapasite: RT-1'in kapasitesi 30000 ~ 35000CPH'ye ulaşır.
►3. Üretim: DOB, ev aletleri kontrol panoları, güç sürücüleri, LED aşağı ışıklar, LED ampul ışıkları, LED panel ışıkları vb.
Dikkat:
►1. Alma ve Yerleştirme makinesini kullanmadan önce, yerleştirme makinesinin temel parametrelerini anlamanız gerekir;
►2. Alma ve Yerleştirme makinesini çalıştırmadan önce, operatör makinenin kapsamlı bir incelemesini yapmalıdır.
►3. Alma ve Yerleştirme makinesini uygulamak için önyükleme işlemi sırasına göre, ayrıntılı bir makine çalıştırma talimatları olmalıdır;
►4. Alma ve Yerleştirme makinesinde zamanında düzenli olarak sorun giderme ve bakım çalışması yapmak gerekir.
Servisten sonra:
► 1. Garanti süresi: bir yıl, garanti süresi içinde onarılması ve değiştirilmesi gereken parçalar ücretsizdir.
►2. Servis istasyonu: Hindistan ofisi ve Hintli mühendisler size hizmetleri daha hızlı sağlayabilir.
► 3. Satış sonrası servis: Ücretsiz kurulum ve eğitim için mühendisleri fabrikanıza gönderin.
►4. Sevkiyat: Ödeme yapıldıktan sonra 30 gün içinde sevkiyat.
► 5. Ulaşım yöntemleri: deniz taşımacılığı, karayolu taşımacılığı, hava taşımacılığı vb.
► 6. Yazılım güncellemeleri: Ömür boyu ücretsiz yazılım güncellemelerinin keyfini çıkarın.
Şirketimiz hakkında:
Pazardaki büyük LED fabrikasının yaklaşık% 80'i müşterimizdir.Makineyi Hindistan, Mısır, Kore, Türkiye, Brezilya gibi farklı ülkelere ihraç ettik. FSL, ETI, KONKA, OPPLE, MLS gibi müşterimiz, Hindistan'da RK, Surya, skyquad gibi müşterimiz var.
SSS:
S1: Makinenin arıza oranı nasıl?
A: Makinemiz çok kararlı, arıza oranı 0,001'den az.
S2: Yazılım arayüzünüz İngilizce mi?
C: İngilizce ve Çince arayüzün her ikisi de mevcuttur.
S3: Makinenin kullanımı kolay mı?
A: Makinenin kullanımı kolaydır, genellikle 3 ila 5 günlük işletme eğitimi yeterlidir.
S4: Şirketinizin başka makineleri var mı
C: Tabii ki, firmamızın çok fonksiyonlu makineleri ve özel makineleri var.Başka makinelere ihtiyacınız olursa, istediğiniz zaman benimle iletişime geçebilirsiniz.
Uyarılar:
♦1. Ödeme koşulları:% 30 peşin yatırın,% 70 bakiye T / T ile sevkiyattan önce ödenmelidir.
♦2.Teslim süresi: mevduattan 30 gün sonra.
♦3. Garanti: 1 yıl (yedek parçalar dahil)
