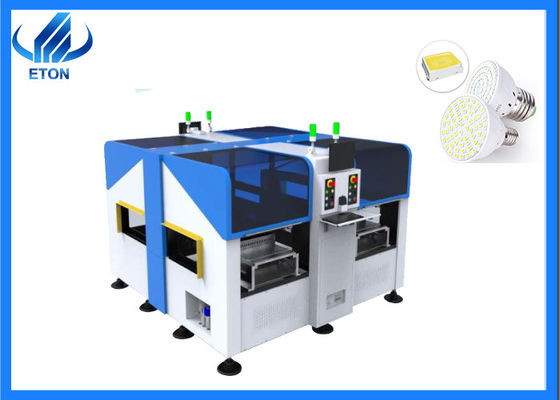

Yüksek hassasiyetli 0402 led çip makinesi yakala ve yerleştir makinesi 10 kafa
Ürün Açıklaması
Montaj bileşenleri: LED, kapasitörler, dirençler, IC, şekilli bileşenler vb.
Uygulama: elektrik panosu, DOB, aşağı ışık, ampul, panel ışığı, ekran vb.
Özellikler

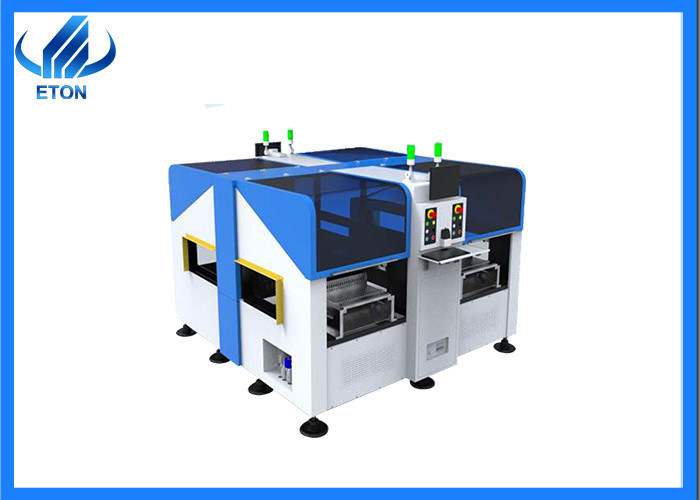

Dört modüllü manyetik lineer motor çok fonksiyonlu al ve yerleştir makinesi.
Her modülde toplam sekiz olmak üzere iki kamera bulunur ve her kamera prodüksiyonda çalışabilir.Örneğin: eksik bileşenler için tazminat.
Montaj hassas erişim+0,04 mm ve montaj yüksekliği 7,5 mm'ye eşit veya daha azdır, bu da küçük tahta ürünlerinin montajı için çok uygundur.
Özel patent teknolojisi: elektronik besleyici besleme sistemi.
Teknik parametre
| RT-4 alma ve yerleştirme makinesi |
| Boyut |
Uzunluk genişlik Yükseklik |
2086mm*2237mm*1500mm |
| Toplam ağırlık |
4500kg |
| PCB |
PCB Boyutu |
Max:500*310mm Min:50*50mm |
| PCB Kalınlığı |
0,1-6 mm (0,6 mm'den küçük armatürler gereklidir) |
| PCB Sıkıştırma |
Elektrikli sıkma |
| |
Montaj modu |
Grup toplama ve ayrı yerleştirme, ayrı toplama ve ayrı yerleştirme |
| Görüş sistemi |
kamera sayısı |
8 ADET |
| |
Vizyon hizalama, İşaret düzeltme |
| |
Montaj hassasiyeti |
+0.04mm |
| |
Montaj hızı |
120000-140000CPH |
| |
Bileşenler |
LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. |
| |
Besleyici istasyonu sayısı |
80 ADET |
| |
Nozul sayısı |
40 ADET |
| |
XYZ Ekseni sürüş yolu |
Üst düzey manyetik lineer motor + servo motor
|
| |
besleme yolu |
Çift motorlu elektrikli besleyici
|
Shenzhen ETON Otomasyon Ekipmanları LTD.ETON aynı zamanda güçlü tasarım, Ar-Ge üretimi, satış ve servis kapasitesi ile Çin'deki en büyük yüksek teknoloji üreticisidir. ve "Shenzhen yüksek teknoloji kuruluşu" "Çin yüksek teknoloji kuruluşu" "Shenzhen'in en iyi markası" "2019 LED Teknolojisi yenilik Ödülü" "4. Çin LED İlk Yenilik Ödülü" "Endüstri Özel Katkı Ödülü" "Çift yumuşak kuruluş" vb. .
Notlar
Ambalaj: vakumlu ahşap kutular ambalajı
Teslimat:
Hava yoluyla: Küçük parça ambalajı
Deniz yoluyla: Büyük ve ağır makineleri paketleyin ve gönderin
Demiryolu ile: Müşteri ihtiyaçlarına göre
Ödeme koşulları: Sözleşmenin imzalandığı tarihte %30 depozito, teslimattan önce %70 ödeme.
Hizmetler
-
Garanti süresi: bir yıl
-
Teknoloji ve ekipman, ücretsiz yazılım yükseltmesi hakkında en son bilgileri sağlayın
-
24 saat çevrimiçi hizmet ve teknik destek, sorununuzu hızla çözün
-
Tüm üretim hattını ihtiyaçlarınıza göre tasarlayın ve sağlayın
SSS
S: Üretici veya ticaret şirketi misiniz?
üretici firma.Kendi sanayi parkımız var.
S: Nakliye yöntemleri ne olacak?
Seçtiğiniz için çeşitli ulaşım yöntemleri.Deniz, hava ve karayolu ile.
S: Makinenin kullanımı kolay mı?
Makinenin kullanımı kolaydır, genellikle 3 ila 5 günlük çalıştırma eğitimi yeterlidir.
