Uzunluk genişlik Yükseklik: | 1200 * 1930 * 1500 mm | Toplam ağırlık: | 2200kg |
---|---|---|---|
PCB Uzunluk Genişliği: | Max: 400 * 350mm Min: 50 * 50mm | Montaj hassasiyeti: | ± 0,02 mm, Görme hizalaması, Mark görme |
Montaj hızı: | 35000cph | bileşenler: | LED, direnç, kapasitörler, şekilli bileşenler, vb. |
Vurgulamak: | 35000CPH Panel Light Chip Mounter,Panel Light Chip Mounter CCC,DOB Production Line Chip Mounter |

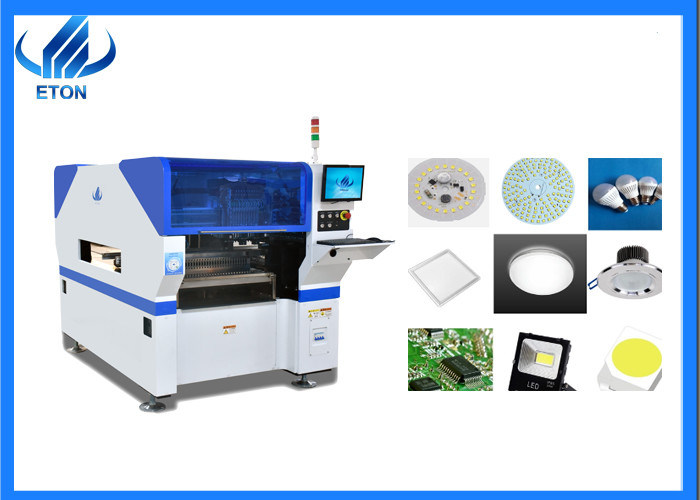

DOB Üretim Hattı SMT Chip Mounter Machine RT-1
Özellikler
Manyetik lineer motor çok fonksiyonlu alma ve yerleştirme makinesi.
Montaj bileşenleri: LED, kapasitörler, dirençler, IC, şekilli bileşenler vb.
Uygulama: DOB, LED ampul, LED şerit, LED tüp, lens, Güç sürücüsü, Elektrik kurulu vb.
DOB montajı için çok uygun, 22 mm'den yüksek bileşenlerin montajını destekler.
Elektronik besleyici besleme sistemi.
Görüş hizalama uçuş tanımlama, İşaret düzeltme.
Koordinatlar oluşturulduktan sonra otomatik optimizasyon, vb.
Teknik parametre | |
Uzunluk genişlik Yükseklik | 1200* 1930* 1500mm |
Toplam ağırlık | 2200kg |
PCB Uzunluk Genişliği | Max:400 * 350mm Min:50 *50mm |
Montaj Hassasiyeti |
± 0,02 mm, Görme hizalaması, Vizyonu işaretle |
Montaj hızı | 35000 CPH |
Bileşenler | LED, direnç, kapasitörler, şekillendirilmiş bileşenler vb. |
güç / güç tüketimi | 380AC, 50 Hz / 6kw |
Besleyici İstasyonu Sayısı | 32 ADET |
Nozul sayısı | 10 ADET |
Montaj yüksekliği | <22mm |
DOB üretimi için SMT Hattının ana süreci
Farklı tipte DOB PCBA
Doğrusal ampullerin PCBA'sı
Şirket Bilgisi
Shenzhen ETON Otomasyon Ekipmanları Ltd.Şti."Yüksek verimlilik Düşük tüketim" kelimesine odaklanan otomatik yüksek hızlı alma ve yerleştirme makinesinin lider üreticisidir. ETON, iyi bir üne sahip yüksek hızlı SMT makinesinin dünya çapında seçkin markası olarak müşteriler için üstün değer yaratmıştır. Gelecekte, ETON'un SMT alanında daha iyi başarı arayacağına ve sektöre ve topluma daha büyük katkılar sağlayacağına inanıyoruz.
İlgili kişi: Lomoxi
Tel: +8613828814025
