Otomatik üretim için tüm SMT hattı makineleri
Alma ve yerleştirme makinesinin parametresi

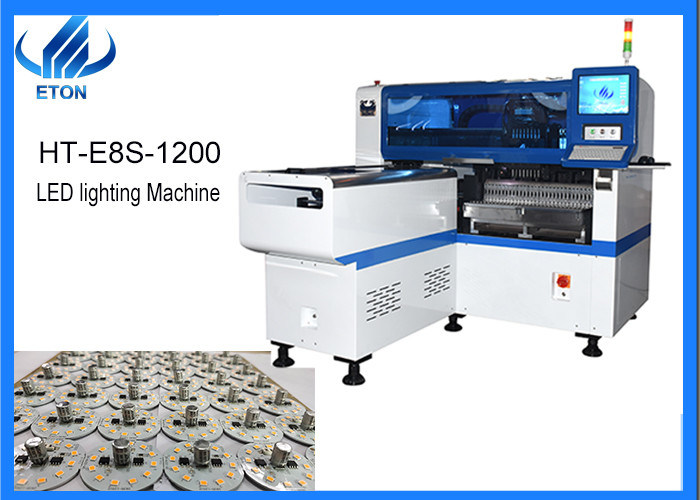

SMT hattında ana teknoloji olarak makineyi al ve yerleştir, aynı zamanda tüm hattaki en önemli makine.ETON, alma ve yerleştirme makinesi üreticisi olarak, makineye kendimiz ulaşıyor ve geliştiriyoruz.İşte ETON alma ve yerleştirme makinesinin bir modülü - HT-E8S-1200.
HT-E8S-1200 çok işlevli bir makinedir, led ampul, tüp ışık, panel ışığı, ekran, şerit ışık ve elektrik panosu vb. İçin geçerlidir. İşte bu modülün ana parametresi:
| Makine modülünü al ve yerleştir |
HT-E8S-1200 |
| Makine montaj hızı |
45000 CPH (SAATTE CHIP) |
| Makine Ölçüsü |
2550 * 1650 * 1550 MM |
| PCB Uzunluk Genişliği |
Max: 1200 * 500 mm Min: 100 * 100 mm |
| Montaj Modu |
Grup toplama ve ayrı yerleştirme, ayrı toplama ve ayrı yerleştirme |
| Güç |
380 AC 50HZ |
| Güç tüketimi |
4KW |
| X, Y, Z Eksen Tahrik yolu |
Üst düzey manyetik lineer motor + servo motor |
Konveyör makinesinin parametresi
1.2m tüp için 1.4m konveyör için, 1m şerit ışık için 1.2m konveyör için öneriyoruz.İşte konveyör parametresi:
| Konveyör modülü |
ET-C1400 |
| Ray uzunluğu |
1400 mm |
| Genişlik ayar aralığı |
50-390 mm |
| Aktarma |
7 MM düz bantlı konveyör |
| Kontrol |
Endüstriyel kontrol paneli |
Şablon yazıcı makinesinin parametresi
Şablon yazıcı işlevi, lehim pastasını PCB'ye yazdırır, otomatik veya yarı otomatik olabilir, ancak otomatik şablon yazıcı yarı otomatik şablon yazıcıdan çok daha pahalıdır, işte yarı otomatik şablon yazıcı parametreleri:
| Yarı otomatik yazıcı modülü |
ET-S1200 |
| Baskı Alanı |
1200 * 250 mm |
| Plaka Alanı |
1250 * 300 mm |
| Şablon Çerçeve Boyutu |
470 * 370 mm - 1300 * 550 mm (Uzunluk * G) |
| Güç tüketimi |
120 W |
Reflow fırın makinesinin parametresi
Fırın makinesinin yeniden akış işlevi, lehim pastasının ısıtılması ve daha sonra devre kartına sabitlenmesi için soğutulmasıdır.Farklı boyuttaki yeniden akış fırın makinesini destekliyoruz, işte sekiz yeniden akış fırın makinesinin ana parametresi:
| Yeniden akış fırın modülü |
ET-R8 |
| Boyut |
4800 * 1200 * 1450 mm |
| Ağırlık |
1400 kilo |
| Bölgesel ısıtma sayısı |
16 |
| Isıtma bölgesi uzunluğu |
3000 mm |
| Soğutma bölgelerinin sayısı |
2 |
Tüm SMT hattı
Tüm SMT hattı makinelerini sağlıyoruz, daha fazla ayrıntı için lütfen bizimle iletişime geçin.
Satış sonrası servis
Ücretsiz hizmet ve bir yıl garanti veriyoruz, çok fazla ayrıntı lütfen bizimle iletişime geçin: Whatsapp veya Wechat numarası: +8613590151025
