Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
boyut: | 1200 * 1930 * 1500 mm | Toplam ağırlık: | 2200 Kg |
---|---|---|---|
Montaj hızı: | 30000 ~ 35000CPH | Görüş sistemi: | Görüş hizalama, İşaret düzeltme |
PCB Uzunluk Genişliği: | Max: 400 * 350 mm Min: 50 * 50 mm | Garanti: | 1 yıl |
paketleme: | Vakumlu paketleme + ahşap kutu ambalajı | Taşıma şekli: | Deniz / demiryolu / uçak |
Vurgulamak: | LED Ampul Smt Montaj Makinesi,Güç Sürücü Ekranı Smt Montaj Makinesi,Otomatik Smd Led Montaj Makinesi |
LED Ampul / güç sürücüsü / ekran Yüksek Hassasiyetli ve İyi Kararlılıkla Otomatik Seçme ve Yerleştirme Makinesi
SMT Üretim Süreci nedir?
Aşama 1:Lehim pastası Baskı
Lehim pastalarını PCB'ye yazdırmak için şablon yazıcıyı çalıştırın
Adım 2:Montaj Parçası
Lehim pastası ile fırçalanmış PCB kartı otomatik montaj için alma ve yerleştirme makinesine gönderilecektir,
ve alma ve yerleştirme makinesi bileşenleri otomatik olarak seçecek ve PCB'ye yerleştirecektir.
Aşama 3 : Reflow Lehimleme
PCB kartı bileşenlerle monte edilecek, yeniden akış fırına gönderilir, yeniden akış fırını, bileşenleri ısıtacak ve kaynaklayacaktır.
PCB üzerine lehim pastası.
4. Adım: Test yapmak
PCBA'nın yanlış hizalanmış veya kaymış olup olmadığını kontrol edin.

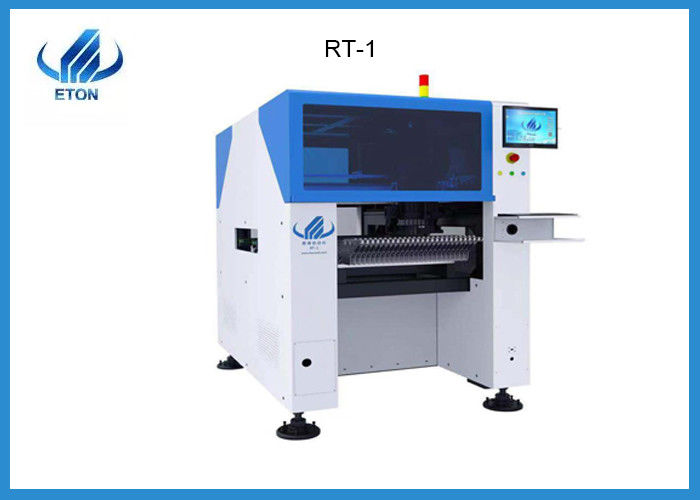

RT-1 LED yerleştirme makinesinin özellikleri nelerdir?
♦ 1. Yüksek hassasiyetli endüstriyel kameralar, IC, QFN ve diğer küçük boyutlu yongalar gibi hassas yongaların hassas yerleşimini çözer.Minimum 0402 çip yerleştirme.
♦ 2. Tip: Tek modül manyetik doğrusal motor çok fonksiyonlu alma ve yerleştirme makinesi
♦ 3. Temelde nozulu değiştirmeden aynı anda 10 farklı malzemeyi emebilen 10 yerleştirme başlığı ve 32 besleme istasyonu ile donatılmıştır.
♦ 4. Yüksek performanslı uyarlanabilirlik, artı veya eksi 0,04 mm düzeyinde doğruluk kontrolü, yüksek hassasiyetli tekrar konumlandırma, güçlü XY performansı, yüksek hızlı çalışma,
♦ 5. Çift motorlu elektronik besleyici, kararlı besleme, daha hızlı besleme, tekrarlanan kalibrasyona gerek yok.
♦ 6. Yerleştirme makinesinin güvenilirliğini ve dengesini uzun süre etkili bir şekilde sağlayın.
♦ 7. Tüm makine, SMT yerleştirme hassasiyetini artıran hassas kılavuz rayı benimser.
♦ 8. Çeşitli özel şekilli bileşenleri kolayca monte edin, manyetik kaldırma tasarımı, hızlı hız, düşük gürültü, kararlı çalışma ve arızalanması kolay değildir.İşlem arayüzü basit ve anlaşılması kolaydır.
Montaj ürünü: LED Ampul, DOB, Devre kartları, sürücüler, ev aletleri kontrol panoları ve diğer ürünler.350 mm dahilinde PCB kartlarının montajı için uygundur
♦9. Kapasite: 30000 ~ 35000CPH.
|
RT-1 |
L * W * H |
1200 * 1930 * 1500 mm
Toplam Ağırlık: 2200kg |
PCB Uzunluk Genişliği |
MAKS: 400 * 350 mm MİN: 50 * 50 mm |
Montaj Modu | Grup toplama ve ayrı yerleştirme, ayrı toplama ve ayrı yerleştirme |
Montaj yüksekliği | ≦ 22 mm |
Kamera Sayısı | 2 ADET |
Montaj Hassasiyeti | ± 0,04 mm |
Montaj Hızı | 30000 ~ 35000CPH |
Bileşenler Alanı | 0,2 mm |
Besleyiciler İstasyonu | 32 ADET |
Nozul sayısı | 10 PARÇA |
Servisten sonra:
1. Servis istasyonu: Hindistan ofisi ve hızlı bir şekilde teknik destek sağlayabilen Hindistan, Türkiye ve Mısır'daki yerel mühendisler.
2. Yazılım güncellemeleri: Tüm yaşam boyu ücretsiz yazılım yükseltmesi sunun.
3. Kurulum ve eğitim: Ücretsiz kurulum ve eğitim sağlamak için fabrikanıza gidin.
4. SMT hattı: Profesyonel SMT tam hat çözümleri sağlayın.
Şirketimiz hakkında:
Shenzhen ETON Otomasyon Ekipmanları Ltd.Şti.set in2011, otomatik yüksek hızlı alma ve yerleştirme makinesinin önde gelen üreticisidir ve kelime anlamında "Yüksek verimlilik Düşük tüketim" e odaklanırken, ETON aynı zamanda güçlü tasarım, Ar-Ge ve üretim kapasitesine sahip Çin'deki en büyük yüksek teknoloji üreticisidir. , satış ve servis.
Hong Kong ve birçok teknik personel, dört yıllık ortak araştırmadan sonra, benzersiz teknolojisi, güçlü kapasite avantajları ve mükemmel satış sonrası satışları ile hızlı, istikrarlı ve mükemmel bir ETON LED otomatik yüksek hızlı enerji tasarruflu yerleştirme makinesi serisi ürünlerini başarıyla geliştirdi. hizmet sistemi, LED yerleştirme makinesi sanayi alanını tamamen alt üst eder ve uzun ışık panoları ve uzun ışık şeritlerinin üretim kapasitesini çözer.Düşük, yüksek işçilik maliyeti ve diğer zor sorunlar ve bir dizi sertifika ve destek verilmiştir.
"Yüksek verimlilik" "Yüksek kalite" ve "Yüksek Kararlılık", ETON'un temel teknolojisi, güçlü teknoloji yeniliği ve mükemmel hizmet ile sıkı kalite kontrol arayışıdır, ETON, dünya çapındaki seçkin High-speed markası olarak müşteriler için üstün değer yaratmıştır. İyi bir üne sahip SMT makinesi.Geleceği dört gözle bekliyoruz, ETON'un SMT alanında daha iyi başarılar arayacağına ve sektöre ve topluma daha büyük katkılar sağlayacağına inanıyoruz!
SSS:
S: Müşteriniz kim?
C: Makineyi Hindistan, Mısır, Kore, Türkiye, Brezilya gibi farklı ülkelere ihraç ettik. FSL, ETI, KONKA, OPPLE, MLS gibi müşterimiz, Hindistan'da RK, Surya, skyquad gibi müşterimiz var .
S: Makinenin arıza oranı nasıl?
A: Makinemiz çok kararlı, arıza oranı 0,001'den az.
S: Yazılım arayüzünüz İngilizce mi?
C: İngilizce ve Çince arayüzün her ikisi de mevcuttur.
S: Makinenin kullanımı kolay mı?
A: Makinenin kullanımı kolaydır, genellikle 3 ila 5 günlük işletme eğitimi yeterlidir.
