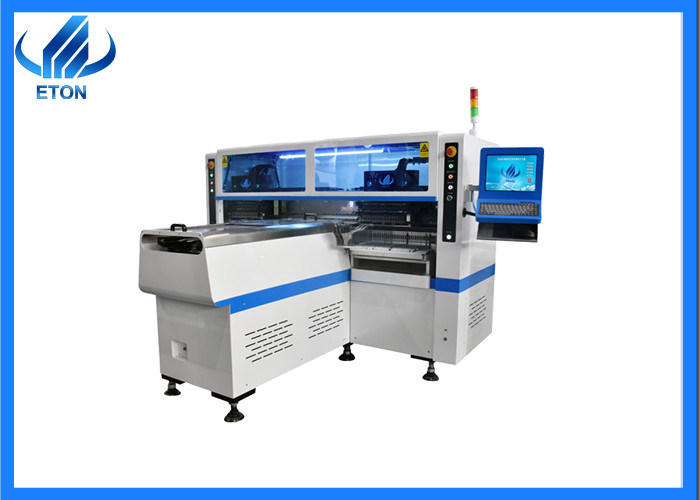

Zarif görünüm PCB PCBA yüksek hızlı panel ışık yerleştirme makinesi
Ana özellik
Düz hat yapısı basit, kurulumu ve bakımı kolaydır.
Son derece otomatik ve akıllı çalışma, kirlilik yok
200.000 nokta üretim kapasitesi ile 4 farklı malzemeyi aynı anda yerleştirin
Bileşenler (lamba boncukları, direnç oranı) yerleştirmeyi beklemeden tek seferlik
Ürün
Bileşenler: LED3014/3020/3528/5050 veya dirençler, kapasitörler, köprü yığınları vb.
Ürünler: Tüpler, esnek ışık şeritleri, panel ışıkları vb.
Teknik parametre
| HT-F9 ultra yüksek hızlı alma ve yerleştirme makinesi |
| Boyut |
Uzunluk genişlik Yükseklik |
2700mm*2300mm *1550mm |
| Toplam ağırlık |
1700kg |
| PCB |
Boyut |
Max:1200*330mm Min:100*100mm |
| Kalınlık |
0,5-5 mm |
| sıkma |
Ayarlanabilir basınç pnömatik |
| |
Montaj modu |
Alınacak grup ve monte edilecek grup |
| işletim sistemi |
sistem |
Windows 7 |
| Yazılım |
bağımsız olarak Ar-Ge |
| Görüntülemek |
Dokunmatik ekran |
| Görüş sistemi |
kamera sayısı |
5 ADET (Dijital kamera) |
| |
Vizyon hizalama, İşaret düzeltme |
| |
Montaj hassasiyeti |
+0,02 mm (tekrarlama hassasiyeti) |
| |
Montaj hızı |
200000-250000CPH |
| |
Bileşenler |
LED3014/3020/3528/5050, kapasitörler, direnç, köprü doğrultucular, vb. |
| |
Besleyici istasyonu sayısı |
68 ADET |
| |
Nozul sayısı |
68 ADET |
| |
XYZ Ekseni sürüş yolu |
Üst düzey manyetik lineer motor + servo motor |
| |
besleme yolu |
Çift motorlu elektrikli besleyici |
Şirket Bilgisi
Şirket: SMT yerleştirme makinelerinin araştırma ve geliştirme, üretim, satış ve satış sonrası teknik servisine adanmış ulusal bir yüksek teknoloji kuruluşu ve çift yumuşak bir kuruluştur.
Fabrika: 2020 yılında, 50.000 metrekarelik bir alanı kapsayan ETON Endüstri Parkı, 45.000 metrekarelik üretim atölyeleri, gelişmiş işleme ve üretim merkezleri ve daha sıkı ürün kalitesi ile Jiangxi'de tamamlanacak.
Sertifikalar: 9 buluş patenti, 12 yazılım patenti, 112 faydalı patent ve diğer birçok fikri mülkiyet teknolojisi.
Hizmet
Makine, fabrikadan çıkmadan ve sevkıyattan önce iyi bir şekilde test edilecektir.
Öğretim, ücretsiz kurulum ve eğitim için fabrikaya mühendis sağlayın
Uzun vadeli ürün güncellemelerini, endüstri trendlerini ve şirket dinamik bilgilerini destekleyin ve sağlayın
Makine arızaları için online soru-cevap ve teknik danışmanlık hizmetleri veriyoruz.
SSS
Ödeme koşulları nedir?Peki ya ticaret terimi?
T/T tamam.FOB Shenzhen'i seçebilirsiniz.
Ne kadar büyük bir PCB kartı gönderilebilir?
Maks: 1200*300mm, Min: 100*100mm
Bu makineyi çalıştırmak zor mu?
Hiç zor değil, makinenin nasıl çalıştırılacağını öğrenmek yaklaşık 3-5 gün sürer.
