Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
İsim: | alma ve yerleştirme makinesi | Boyut: | 3100*2300*1550mm |
---|---|---|---|
Toplam ağırlık: | 1700kg | PCB boyutu: | 250mm*herhangi bir uzunluk |
PCB kalınlığı: | 0,5-1,5 mm | sistem: | Windows 7 |
yazılım: | Bağımsız Ar-Ge | Görüntülemek: | dokunmatik ekran |
Vurgulamak: | Yüksek Hızlı LED Şerit Montaj Makinesi,PCB Kartı LED Şerit Montaj Makinesi,250K CPH PCB Kartı Yapma Makinesi |

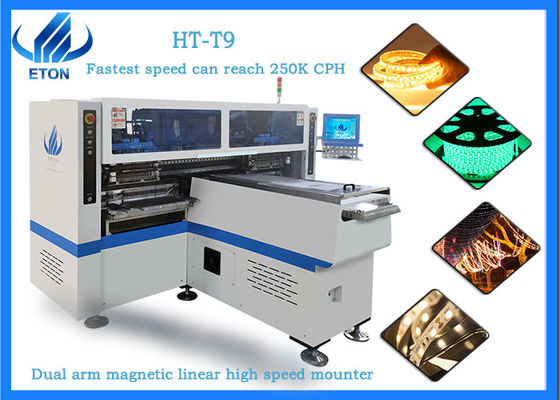

Yüksek hızlı 250K CPH, kablosuz uzunlukta PCB kartı SMT LED şerit montaj makinesini monte edebilir
Ürün Açıklaması
1. Hammadde, zaman ve işçilik maliyeti göz önüne alındığında, bu modelin özellikle 20m, 50m ve hatta daha uzun yumuşak ışık şeritlerinin üretimi için kullanılması tavsiye edilir.
|
2. PCB kartının kalınlığı, 0,5-1,5 mm kalınlığında diğer modellerden daha incedir.Bununla birlikte, erişim yolu düz plaka tasarımına sahip olduğundan, bu makinenin genişliği 250 mm'de sabitlendiğinden, üst plaka silindirine ve genişlik ayar vidalı çubuğa gerek yoktur.
|
3. İlgili üretim hatlarını tasarlarken, PCB yumuşak kartının uzunluğunu ve montajcının çalışma hızını dikkate almalıyız ve çoğu PCB kartının tasarımını tamamlamak için tampon çerçeve ve tampon kayışın birlikte çalışması gerekir.
|
Görüş sistemi
1. T9'un görsel tanıma sistemi, yerli en iyi markalardan beş dijital kameraya sahiptir.Bir kamera işaret düzeltmesinden, iki kamera meme hata ayıklamasından ve iki kamera uçuş tanımadan sorumludur.
2. Z ekseni yükseklik kalibrasyonu: Doğru konumlandırma için servo motor ve açı motoru kullanılır.
Özellik
1. T9 modelinin PCB kartının uzunluğunda bir üst sınır yoktur, yani 50 metre hatta 100 metre PCB soft board üretimi yapılabilir ve dört çeşit malzeme absorbe edilebilir ve yapıştırılabilir. Aynı zamanda, makinenin yüksek üretim kapasitesini etkilemez. |
2. Bilgisayar kontrollü çift kafalı dört modül yüksek hızlı mounter'dır.Bağımsız hammaddeler bağımsız olarak yapıştırılabilir ve her zaman aynı hafif kayış üzerine yerleştirilebilir. |
3. Bu model, RGB montajı için de geçerli olan kendi düzeltme işlevine sahiptir. |
4. Yazılım ve donanım açısından çeşitli özel patentlerle donatılmıştır. |
Parametre
Montaj hassasiyeti | ±0.02mm |
Montaj yüksekliği | ≤5mm |
Montaj hızı | 200000-250000CPH |
Bileşenler | LED3010/3020/5050/3525 dirençler, kapasitör vb. |
Bileşenler alanı | 0,5 mm |
Besleyici istasyonu sayısı | 68 ADET |
kafa sayısı | 68 ADET |
Konumlandırma yolu | Optik |
paket
Ürünleri paketlemek için genellikle vakumlu tahta sandıklar kullanırız.Vakum çok darbeye dayanıklı olabilir ve ürünlerin bütünlüğünü sağlar.Paketleme için özel gereksinimleriniz varsa, sizin için de gerçekleştirebiliriz.
SSS
S1: Ürününüzün kullanımı güvenli olacak mı?
C: Elbette, limit sensörlerini ithal ettik.Birisi çok yaklaşırsa, insan güvenliğini sağlamak için çalışmayı bırakacaktır.
S2: Makineyi satın aldıktan sonra hangi değerli hizmetleri alabilirim?
C: Tüm süreçleri takip edeceğiz, gümrükleri temizlemenize yardımcı olacağız ve çıkarlarınızı sağlamak için elimizden gelenin en iyisini yapacağız.Aynı zamanda, üretiminiz doğru yolda olduktan sonra, en son sektör bilgilerinizi paylaşmak için düzenli olarak ziyaret edeceğiz.
