Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | alma ve yerleştirme makinesi | Uzunluk: | 2550MM |
|---|---|---|---|
| Genişlik: | 1650mm | Yükseklik: | 1550 mm |
| Toplam ağırlık: | 1700kg | sistem: | Windows 7 |
| yazılım: | Bağımsız Ar-Ge | Giriş aygıtı: | klavye fare |
| Vurgulamak: | SMT Montaj Makinesi Elektrikli Besleyici,Kamera Lensi SMT Montaj Makinesi,2550mm LED Alma ve Yerleştirme Makinesi |
||

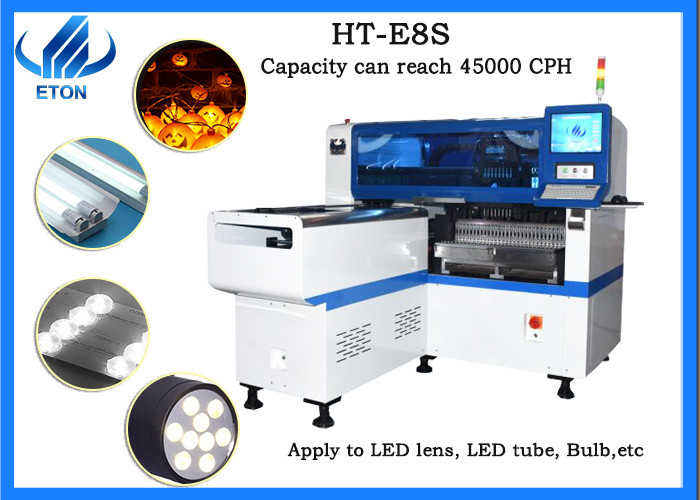

Elektrikli besleyici işaret kamerası 45000CPH LED lens seç ve yerleştir makinesi
Ürün Açıklaması
| 1. Çeşitli PCBA üretimi yaparken aynı zamanda lens, IC ve çeşitli özel şekilli bileşenleri de monte edebilir. Minimum montaj bileşenleri aralığı 0402, maksimum montaj bileşenleri aralığı 15mm ve bileşenlerin maksimum genişlik aralığı 17mm'dir, Üretim kapasitesi 45000 CPH'ye ulaşabilir (en iyi koşullarımız). |
|
2. Kılavuz ray iletiminin maksimum uzunluğu 1200 mm'dir, bu modelin 100 * 100 ampul PCB kartından 1200 * 500 mm LED tüp PCB kartına kadar farklı ürünlerle yapıştırılabileceği anlamına gelir. |
|
3. Tek modlu grupta 12 emme ağzı ve 28 besleyici bulunur, her kafa bir servo motor tarafından kontrol edilir, İkisi birlikte çalışır.Ampullerin dairesel hali gibi farklı açılarda PCB panoları monte edilebilir. |
|
4. Özel patentli teknoloji Elektronik besleyici besleme sistemi Görüş hizalama uçuş tanımlama, işaret düzeltme Kesintisiz malzeme yeniden yükleme işlevi
|
Özellik
1. x ekseni PCB kartına girer ve çıkar ve girerken ve çıkarken yapıştırılır.Daha yüksek hassasiyet ve daha uzun servis ömrüne sahip lineer motor, servo motor ve step motor benimser.
2. Kamera tanımlamasını işaretleyin, montaj programının hazırlanmasına hazırlanmak için PCB kartının referans noktasını tarayın ve yüksek montaj doğruluğunu sağlamak için uçuş tanımlama kamerası malzeme sızıntısı olup olmadığını tespit eder.
Parametre
| PCB boyutu | Maks: 1200*500mm Min: 100*100mm |
| PCB kalınlığı | 0,5-5 mm |
| PCB sıkıştırma | Ayarlanabilir basınç pnömatik |
| Montaj modu | Almak için ayırın ve yapıştırmak için ayırın |
| Montaj yüksekliği | ＜15mm |
| Montaj hassasiyeti | ±0.04mm |
| Montaj hızı | 45000CPH |
| Bileşenler alanı | 0,2 mm |
Cihaz

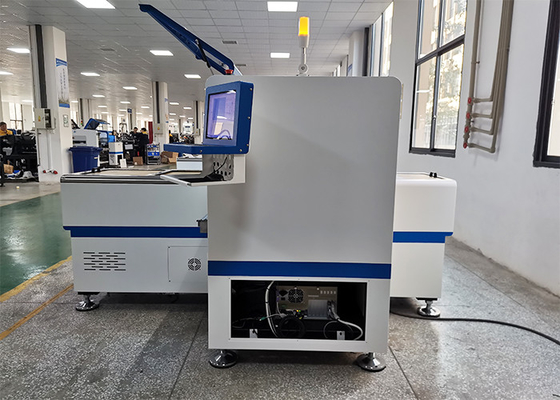

HT-E8S modeli, ampul, panel lambası, sokak lambası, lamba tüpü, ekran, IC vb. gibi çeşitli ürünlerden yapılabilir. PCB kartının uzunluğunu karşıladığı sürece, her şey 1.2m içinde karşılanabilir. .Tabii ki, özelleştirilebilen modeller de var ve PCB kartının uzunluğu 1.5m'ye ulaşabiliyor.
SMT çip işleme sürecini hangi unsurlar oluşturur?
1. Lehim pastası baskısı:Bileşenlerin kaynağına hazırlanmak için çelik ağ üzerinden PCB pedinde lehim pastası kaçırılır.Bu işlem için gerekli olan ekipman, tam otomatik ve yarı otomatik olarak ikiye ayrılan lehim pastası baskı makinesidir.
2. Montaj.Yüzey montaj parçalarını PCB'nin sabit konumuna doğru bir şekilde monte etmek için bu adımda gerekli olan ekipman montajcıdır.Ürün, SMT yama üretim hattının arkasında bulunur.
3. Yeniden akış kaynağı.Etkisi, lehim pastasını eritmektir, böylece yüzeyindeki bileşenler PCB kartına bağlanabilir.Gerekli yeniden akışlı fırın, mounter'ın arkasında bulunur.Adım 4, SMT yamasını temizlemektir.Öncelikle montajı yapılan kaynak levhası üzerindeki insan vücuduna zararlı kaynak cürufu temizlenmelidir.Kullanılan temizleme makinesi bu tür bir ekipmandır ve konumu sabitlenemez.
SSS
Q1: Ürününüzün uygulama kapsamı nedir?
C: Ürünlerimizin LED lamba sürücüleri ve ışık kaynağı üretiminde büyük avantajları vardır.Bir LED lamba üreticisi iseniz veya bu sektöre transfer olduysanız size daha fazla bilgi verebiliriz.
S2: Ürünleriniz için herhangi bir sertifika aldınız mı?
C: evet, makinemiz CCC, CE, Sira gibi birçok sertifika kazandı ve işletmemiz güçlü Ar-Ge gücü nedeniyle ulusal yüksek teknoloji ödülünü kazandı.
