Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Uzunluk: | 1200 mm | Genişlik: | 1930MM |
---|---|---|---|
Yükseklik: | 1500 mm | Toplam ağırlık: | 2500kg |
PCB Kalınlığı: | 0.1-6mm | Montaj modu: | Grup toplama ve ayrı yerleştirme, ayrı toplama ve ayrı yerleştirme |
Montaj hızı: | 80000CPH | Besleyici istasyonu sayısı: | 68 |

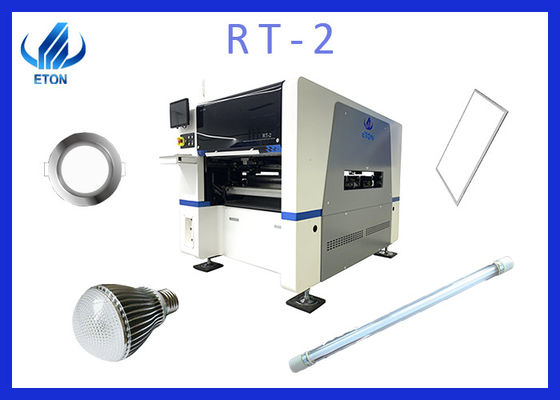

Yüksek hassasiyetli AC380V 6KW Çift modüllü çok fonksiyonlu LED montaj makinesi
Teknik parametre
Boyut | |
uzunluk | 1200mm |
Genişlik | 1930mm |
yükseklik | 1500 mm |
Toplam ağırlık | 2500kg |
PCB | |
PCB uzunluk genişliği | Maks:450*300mm(Çok yönlü olmayan 610*300) Min:80*80mm |
PCB kalınlığı | 0.1-6mm |
PCB sıkıştırma | Pnömatik |
Montaj modu | Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme |
işletim sistemi | |
sistem | Windows 7 |
yazılım | bağımsız olarak Ar-Ge |
Görüntüle | Dokunmatik ekran |
Giriş aygıtı | Klavye fare |
Görüş sistemi | |
NUMARA.Kameranın | 4 ADET |
Doğru görüntü tanıma | |
Görüş hizalama, MARK düzeltme | |
Montaj hassasiyeti | ±0.04mm |
Montaj yüksekliği | ≦15mm |
Montaj hızı | 80000 CPH |
Bileşenler | LED, kapasitörler, dirençler, şekilli bileşenler vb. |
Bileşenin hızı | 0,2 mm |
Besleyici istasyonu sayısı | 64 ADET |
Nozul sayısı | 20 ADET |
Güç | AC 380V |
Güç tüketimi | 6kw |
Çalışma ortamı | 23℃±3℃ |
İletim hızı | >1000mm/sn |
İletim Yönü | Tek(sol → sağ veya sağ → sol) |
İletim modu | Çevrimiçi sürücü |
Konum Modu | Optik |
Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2)600N/dak |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 takım | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor |
besleme yolu | Çift motorlu elektrikli besleyici |
R2'ye Giriş

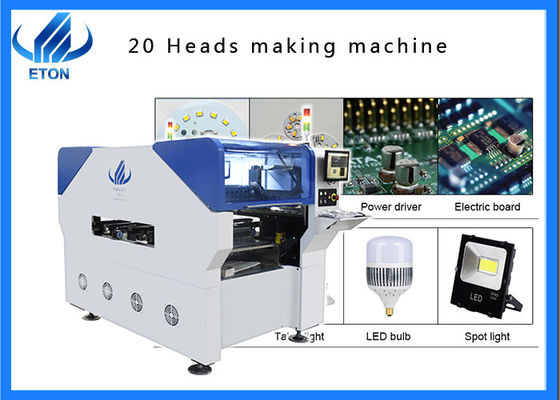

1.Rt-2 çift modlu grup çok işlevli mounter, yeni makine yeni yükseltildi ve kabuk daha zarif.Montaj doğruluğunu daha hassas hale getirmek için üst düzey manyetik kaldırma ve servo sistemi benimser.Çok işlevli makine, panel lambası, tavan lambası, ampul, sürücü, spot lambası, sokak lambası, ekran vb. gibi çeşitli ürünler için uygundur.
2.Elektronik besleyici besleme sistemi.
3.Vision hizalama uçuş tanımlamaları, İşaret düzeltme.
4.Otomatik optimizasyon, oluşturulan koordinatlar vb.
yama nedir
SMD LED, SMT işleme ve yeniden akış lehimleme için uygun olan devre kartının yüzeyine yapıştırılır.SMD LED parlaklık, görüş açısı, düzlük, güvenilirlik ve tutarlılık sorunlarını çözer.Diğer paketleme cihazlarıyla karşılaştırıldığında, güçlü titreşim önleme özelliği, düşük lehim eklem kusur oranı ve iyi yüksek frekans özellikleri avantajlarına sahiptir.Daha küçük bir alanda daha fazla LED çipini kapsüller ve daha hafif PCB ve yansıtıcı katman malzemeleri benimser, yansıtıcı katmanın doldurulması için daha az epoksi reçinesine ihtiyaç duyduğunu gösterir.Ağır karbon çeliği malzeme pimlerini çıkararak ve boyutu küçülterek, ürünün ağırlığı kolayca yarı yarıya azaltılabilir ve hacim ve ağırlık, geleneksel geçme bileşenlerinin sadece yaklaşık 1 / 10'u kadardır.Çip paketleme benimsendikten sonra, elektronik ürünlerin hacmi %40 - %60, ağırlık ise %60 - %80 oranında azaltılır, bu da uygulamayı daha mükemmel hale getirir.

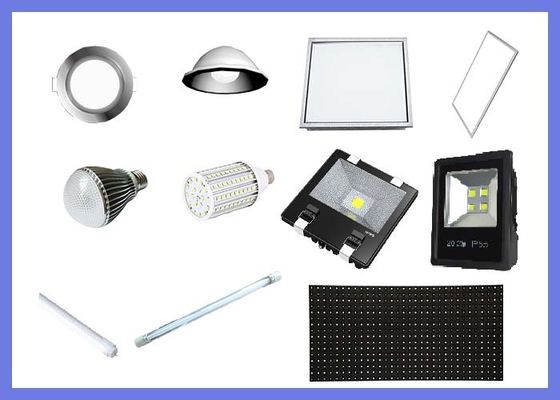

BAŞVURU
şirket gösterisi
Shenzhen ETON Automation Equipment Co.,Ltd.2011 yılında kurulmuştur. Ar-Ge'ye odaklanan bir üretim ve proses çözüm sağlayıcısıdır.üretme.SMT yüksek hızlı alma ve yerleştirme makinelerinin ve SMT çevre otomasyon ekipmanlarının satış ve servisi.Şirket, SMT yüksek hızlı alma ve yerleştirme makinesi bölümüne sahiptir.hassas lehim pastası sten yazıcı bölümü. yüksek hızlı hassas dağıtım ekipmanı bölümü ve SMT çevre otomasyon ekipmanı bölümü.
PAKETLEME
Tüm makinalar resimlerdeki gibi vakumlu ve ahşap ambalajlıdır.Nakliye: --- Çin anakarasından dünya çapında EMS, UPS, DHL veya TNT ile hava postası kullanarak veya parça isteğiniz gibi gönderiyoruz.--- Makine için deniz nakliyesi.
SSS
S: Eğitim nasıl?
C: Ürünlerimizi satın aldıktan sonra, mühendislerinizi fabrikamızda eğitim görmesi için gönderebilir veya mühendislerimizi sizin için personelinizi eğitmek üzere fabrikanıza gönderebiliriz.
S: Ürün belgelendirme sertifikanız var mı?
A: Ürünlerimiz CCC, CE, SRIA sertifikasına sahiptir.
S: Satış sonrası hizmete ne dersiniz?Garanti ne durumda?
C: Sorunlarınızı çözmek için profesyonel mühendislerden oluşan bir ekibimiz var.Garanti süresi boyunca onarım ve değiştirme gerektiren parçalar ücretsizdir.Ayrıca size eğitim ve yerinde kurulum sağlayabilir ve makinenin uzaktan kontrolünü destekleyebiliriz, makine kullanımı çok kolay Çince ve İngilizce arayüzü kullanır.
