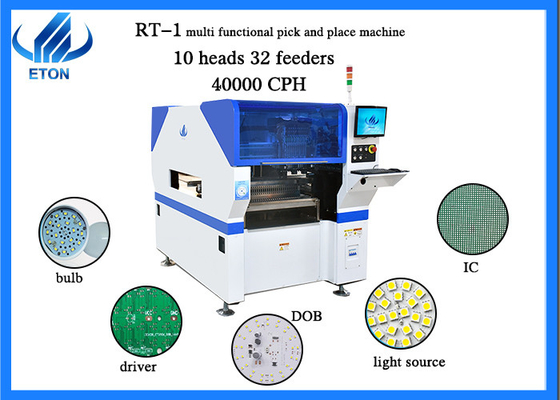

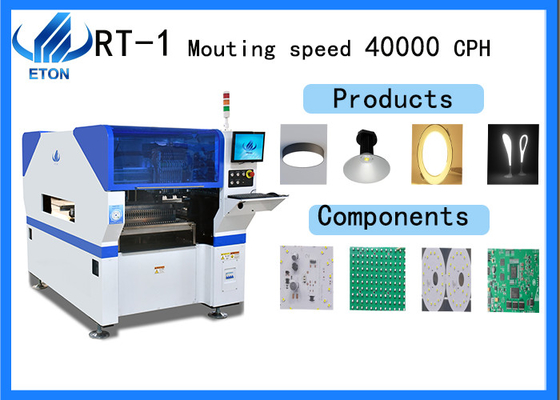

Tek modül 40000CPH 10 kafa 32 besleyici Ampul yapma SMT alma ve yerleştirme makinesi
Ürün Açıklaması
1. RT-1,2 set kamera, uçuş tanıma görsel hizalama, işaret düzeltme, ve yamadoğruluk aralığıkadar küçük olabilir± 0.04mm.
2.fiyat düşük, ancakyapılabilecek birçok ürün var.Bu modelde10 kafave donatılabilir10 emme nozulu ve 32besleyici.Çoğu piyasada 8 emiş nozuludur, bu nedenle 10 emiş nozulunun tasarımı en iyi sonucu verir.RT-1'in ideal üretim kapasitesi 40000 CPH'ye ulaşır.
3.güç tüketimi 4kw.bukullanım ortamı 20 ℃ - 26 ℃ arasında ayarlanmıştırlehim pastasının normal dönüş sıcaklığına uyması için.Lineer kılavuz ray ve kafa, kafanın ileri geri hareketini desteklemek için bir manyetik alan oluşturur.buservo motor ve açı motoruMontaj doğruluğunu artırmak için birbirleriyle işbirliği yapın.
PCB açıklaması
1.en büyük boyçok yönlü PCB'nin450*350mmveminimum 80*80mm.
2.PCB kalınlığıtahta arasında0.1-6mm, piyasada standart PCB kalınlığını yapmak için fazlasıyla yeterli, ancak 0,6 mm'den az olduğunda, çok ince olduğu için fikstürle desteklenmesi gerekiyor.
Özellik
| 1. Tek modlu grup, tek sistem kontrolü, çeşitli LED ürünlerine ve SMD elektronik bileşenlerine uygulanabilir. |
|
2. İletim, tarama ve montajı daha hızlı ve daha doğru hale getirmek için programlamadan sonra oluşum yolunu optimize eden otomatik optimizasyon işlevi gibi ETON şirketinin özel patenti ile donatılmıştır.
|
|
3. Elektronik besleyicinin başı ve kuyruğu bir motor tarafından kontrol edilir ve iki motor güç sağlar.
|
Parametre
| PCB sıkıştırma |
pnömatik |
| Montaj yüksekliği |
≤15mm veya özelleştirmek |
| Güç |
AC 380V |
| İletim hızı |
≤1000mm/sn |
| İletim yönü |
Sol-sağ veya sağ-sol |
| Hava besleme |
0.4-0.6mpa |
| Konumlandırma yolu |
optik |
| Elektrik kontrolü |
ETON'dan bağımsız Ar-Ge |
SMT çip işleme süreci
Birincisi: Lehim pastası baskısı: lehim pastası çelik ağ üzerinden PCB pedi üzerinde kaçırılır.
İkincisi: Yerleştirme.elektronik bileşenlerin doğru yerleştirilmesi, emme ağzı ve yerleştirme makinesinin beslenmesi ile gerçekleştirilir.
Üçüncüsü: Yeniden akışlı lehimleme, yeniden akış fırınında lehim pastası ısıtılır, eritilir ve sabitlemek için soğutulur.
Yukarıdaki üç adıma dayanarak size eksiksiz bir ürün şeması sağlayabiliriz.
şirket gösterisi
2011 yılında kurulan Yitong, profesyonel ve zengin deneyime sahip on yıldır SMT endüstrisine odaklanmaktadır.Son on yılda sürekli yenilik yaptık ve yazılım ve donanım dahil olmak üzere toplam 133 patent aldık.Çin'deki SMT fabrikalarının %80'i müşterilerimizdir ve ürünlerimiz yurtdışında 20'den fazla ülkeye ihraç edilmektedir.
SSS
S1: RT-1 Mounter tarafından yapıştırılabilecek minimum bileşenler nelerdir?
C: 0402 uygundur ve maksimum montaj elemanı aralığı 17 mm'dir.
S2: Tam otomatik hattın avantajları nelerdir??
C: Tam otomatik hat, işçilikten tasarruf sağlar, yönetimi, program kontrolünü kolaylaştırır ve üretim süresinden tasarruf sağlar
