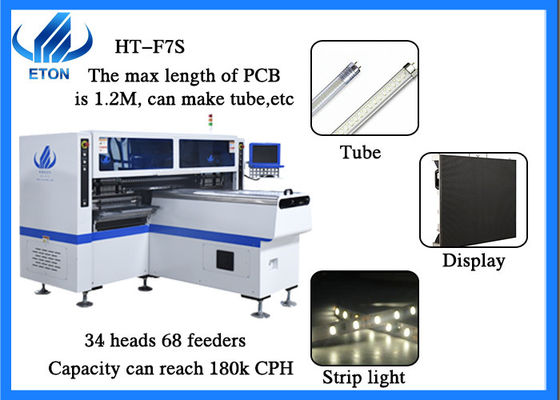

18000CPH tüp ekran yapma makinesi 34 kafa 68 besleyici SMT alma ve yerleştirme makinesi
Ürün Açıklaması
| 1. Bu modelin tasarımında üretim kapasitesini artırmak amacıyla 34 adet emiş nozulu ve 68 adet besleyici yuvası tasarlanmıştır.İki emme elemanı grubunun mekanik kolları aynı ray üzerinde hareket ederek maksimum üretim kapasitesini 180000 CPH'yi aşıyor. |
|
2. Bir malzeme plakası ayrı ayrı yapıştırılabilir veya aynı anda 2-4 çeşit hammadde yapıştırılabilir ve içerikler müşterinin PCB tasarımına göre programlanabilir.
|
|
3. Mounter'ın uygulama yazılımı ETON tarafından bağımsız olarak geliştirilmiştir.Sadece öğrenmesi kolay değil, aynı zamanda ücretsiz olarak güncellenebilir ve ömür boyu garanti edilebilir.
|
Baskılı devre kartı
1. PCB kartı en uzun 1,2 m olabilir ve genişlik 330 mm'dir, bu da büyük uygulama ürünlerine, uzun tüpe, büyük panel lambasına vb. kurulabileceği anlamına gelir.
2. Birlikte alın ve birbirine yapıştırın.Bu teknoloji, montaj hızını bir dereceye kadar hızlandırır, ancak hızın arttığından ve doğruluğun garanti edildiğinden emin olabilirsiniz.
Özellikler
| 1. Otomatik düzeltme fonksiyonu ile manuel sürekli izlemeye gerek yoktur ve RGB de yapıştırılabilir. |
|
2. Montaj bileşenlerinin konumu PCB kartı üzerinde tasarlanmıştır.Tek seferlik montajı gerçekleştirmek için herhangi bir oranda lamba yuvası ve direnç altında beklemeye gerek yoktur.
|
|
3. İşaretin doğru programlanıp yapıştırıldığından emin olmak için beş kamera birbirini izler.
|
Parametre
| PCB kalınlığı |
0,5-5 mm |
| PCB sıkıştırma |
Ayarlanabilir basınç pnömatik |
| kamera sayısı |
5 ADET |
| tekrarlanan hassasiyet |
±0.02mm |
| Güç tüketimi |
6KW |
| Güç |
380AC50Hz |
| Montaj hızı |
150000CPH - 180000CPH |
| Bileşenler alanı |
0,5 mm |
SMT Mounter tel değişiminin özel işlem adımları
SMT Montajcı mevcut üretim planını tamamlayıp başka bir montaj planına geçtiğinde, başka bir ürünü monte etmek için hattı değiştirmesi gerekir.Montajcının tüm verilerini zamanında yeniden programlamalı, besleyiciyi değiştirmeli, alt tabaka taşıma organizasyonunu ve konumlandırma tablosunu ayarlamalı ve hattı değiştirmek için montaj kafasını ayarlamalı ve değiştirmeliyiz.
1. Mounter sistemini yeniden programlayın: Mounter sistemi genellikle manuel programlama ve bilgisayar programlamayı benimser.Alt seviye Mounter genellikle manuel öğretim programlamasını benimser, üst seviye Mounter ise bilgisayarla aktif programlamayı benimser.
2. Orijinal çip ürününün besleyicisini değiştirin: Mounter'ın besleyicisinin değiştirildiği anı azaltmak için, yaygın yöntem "hızlı boşaltma" besleyiciyi kullanmaktır ve daha hızlı yöntem besleyici yapısını değiştirmektir, böylece mounter'ın alt tabaka tipindeki her bileşenin besleyicisi, değiştirilmek üzere ayrı bir besleyici çerçevesine takılır.
3. Montajcının aktarım mekanizmasını ve konumlandırma tablosunu ayarlayın: Değiştirilen alt tabakanın boyutu mevcut cihazınkinden farklı olduğunda, alt tabaka konumlandırma tablosunun genişliğini ve alt tabakayı taşımak için taşıma mekanizmasını ayarlayın.Mounter, program kontrolü altında aktif olarak ayarlanabilir ve bir sonraki seviye Mounter manuel olarak ayarlanabilir.
4.Montaj makinesinin montaj kafasını değiştirin: Alt tabakaya kurulacak bileşenlerin tipi montaj kafasının ekipman ölçeğini aştığında, belki alt tabaka tipi değiştiğinde, montaj makinesinin montaj kafası sıklıkla değiştirilir veya ayarlanır.Çoğu montajcı, program kontrolü altında montaj kafasını aktif olarak değiştirebilir ve ayarlayabilirken, bazı montajcıların bu tür işlemleri manuel olarak gerçekleştirmesi gerekir.
