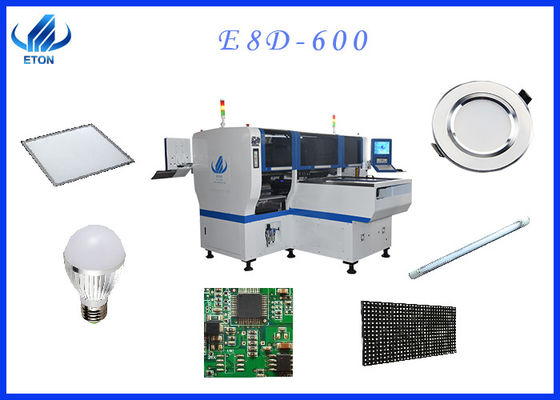

90000CPH çift modül led mounter makinesi MIN boyutu 0402

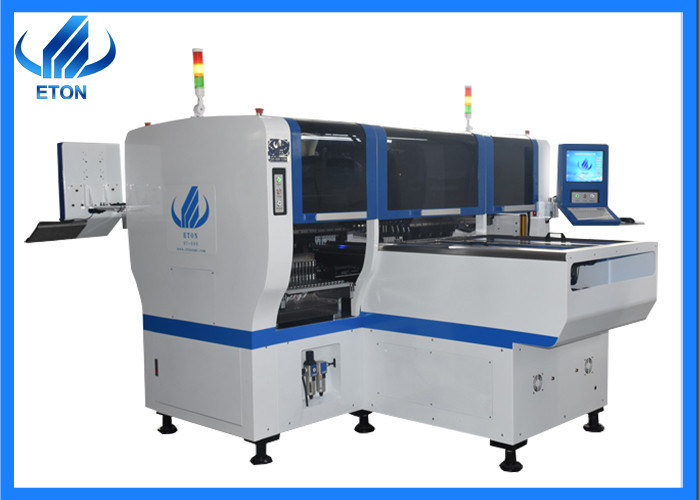

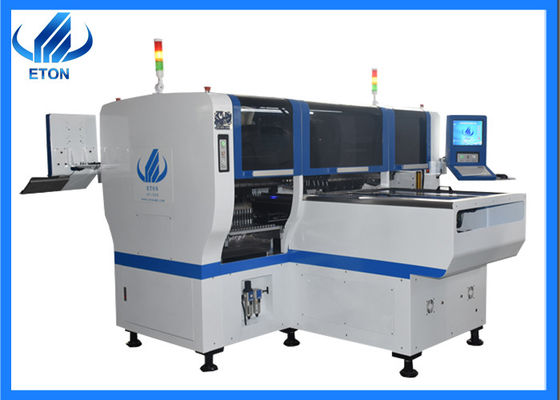

HT-E8D-600 tanıtımı
Ht-e8d-600 dual-mode maglev multifonksiyonel yüksek hızlı Mounter dual-mode grubunda her grupta 12 emiş nozulu, toplam 24 emiş nozulu, Feida dual-mode grubunda ise 48'dir. Maglev lineer motor daha uzun servis ömrüne sahiptir ve daha yüksek hassasiyet.Saatte yüksek hızlı Mounter'ın optimum üretim kapasitesi 90000 CPH'dir.İki sistemi vardır ve aynı anda iki farklı ürün üretebilmektedir.Çok işlevli mounter, çeşitli sürücülerin, güç kaynaklarının, devre kartlarının, lenslerin, doğrusal ampullerin, ev aletleri kontrol kartlarının ve diğer ürünlerin montajında yaygın olarak kullanılmaktadır.Özel patentli teknoloji, elektronik Feida besleme sistemi, uçuş tanıma vizyonu.
Teknik parametre
| modeli |
HT-E8D-600 |
| Boyut |
| Uzunluk |
1950 mm |
| Genişlik |
2250 mm |
| Yükseklik |
1650mm |
| Toplam ağırlık |
2200kg |
| PCB |
| PCB Uzunluğu Genişliği |
Max:600*300mm Min:100*100mm |
| PCB Kalınlığı |
0,5-5 mm |
| PCB Sıkıştırma |
Ayarlanabilir basınç pnömatik |
| Montaj Modu |
Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme |
| işletim sistemi |
| sistem |
Windows 7 |
| Yazılım |
bağımsız olarak Ar-Ge |
| Görüntülemek |
Dokunmatik ekran |
| Giriş aygıtı |
Klavye fare |
| Görüş sistemi |
| Kamera Sayısı |
4 set ithal kamera |
| Uçuş tanımlaması için vizyon, MARK düzeltme |
| Montaj Hassasiyeti |
±0.04mm |
| Montaj yüksekliği |
<15mm (Otomatik Değiştirme) |
| Montaj Hızı |
90000 CPH |
| Bileşenler |
LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. |
| Bileşenler Alanı |
0,2 mm |
| Besleyici İstasyon Sayısı |
48 ADET |
| Nozul sayısı |
24 ADET |
| Güç |
380AC 50HZ |
| Güç tüketimi |
8KW |
| Çalışma ortamı |
23℃±3℃ |
| Konveyör iletimi |
Maksimum uzunluk :600 mm |
| İletim Hızı |
＞1000mm/sn |
| İletim Yönü |
Her iki yön (seçenek) |
| İletim modu |
Otomatik çevrimiçi sürücü |
| Hava besleme |
0.4-0.6mpa (4-6kgf/cm2)300N/dak |
| Elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 2 takım |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Tahrik yolu |
Üst düzey manyetik lineer motor + Servo motor |
| besleme yolu |
Çift motorlu elektrikli besleyici |
Şirket Profili
2011 yılındaki kuruluşundan bu yana ETON, yaklaşık on yıllık bir geliştirme sürecinin ardından küresel fotoelektrik yüksek hızlı Mounter'da liderlerden biri haline geldi.ETON tarafından geliştirilen yüksek hızlı makine, LED lambaların piyasa fiyatını değiştirdi, çeşitli sertifikalar aldı ve 100'den fazla buluş patenti için başvuruda bulundu.
BAŞVURU

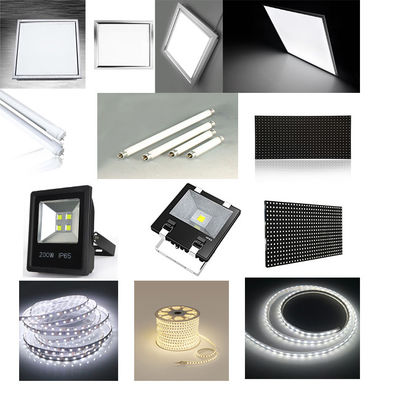

Uygulama: ampuller, panel lambaları, sürücüler, tavan lambaları, DOB, sokak lambası elektrik panosu vb.
SMT HATTI
PAKETLEME
Vakumlu ahşap kutu ambalaj kullanıyoruz
Adım 1: Film paketleme
Adım 2: Vakum paketleme
Adım 3: Ahşap kutu ambalajı
SSS
S: Bir ticaret şirketi veya üretici misiniz?
Biz Ekran Yazıcısı, SMT Makinesi, Alma ve Yerleştirme Makinesi, Yeniden Akış Fırını, SMT Üretim hattı ve diğer SMT Ürünleri konusunda uzmanlaşmış profesyonel bir üreticiyiz.
S: Teslimat tarihiniz nedir?
Teslim tarihi, tam ödeme üzerine yaklaşık 20 gündür.
S: Ödeme koşullarınız nedir?
Teslimattan önce% 100 ödeme veya peşin% 50 depozito ve geri kalanı sevkiyattan önce.
