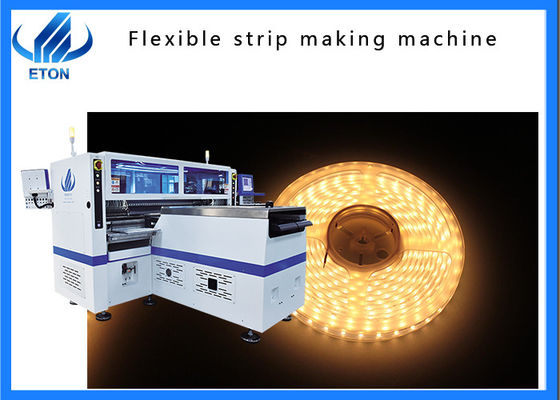

25k Sonsuz uzunlukta esnek şerit alma ve yerleştirme makinesi Esnek şerit için özel makine

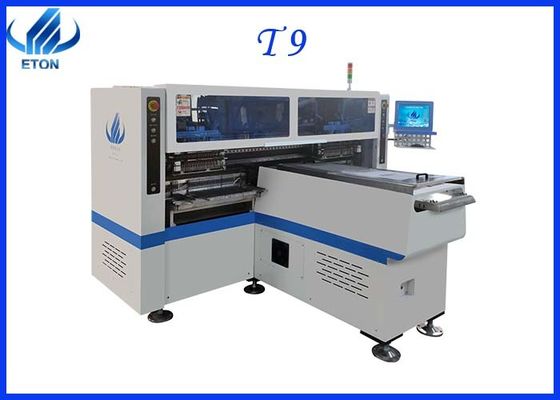

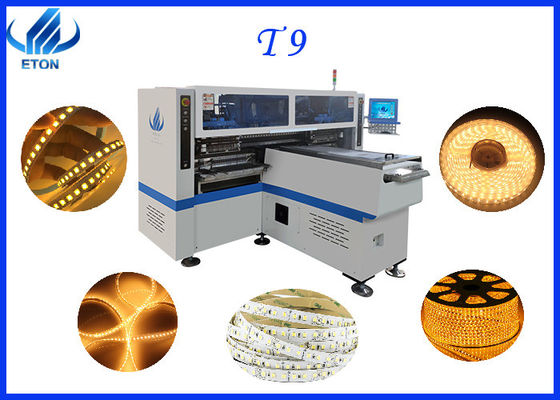

HT-T9 tanıtımı

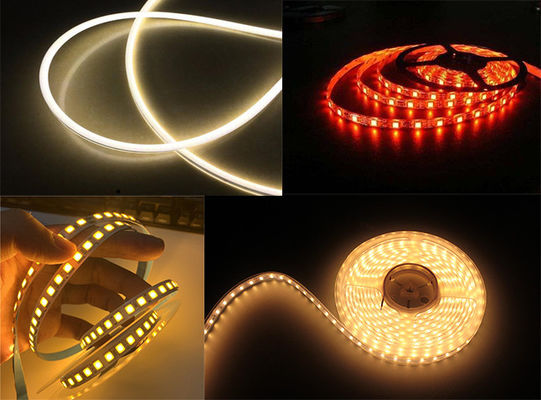

Ht-T9 çift yama kafalı manyetik levitasyonlu kurşunsuz yumuşak lamba, yüksek hızlı yama makinesi, çift yama kafalı özel dört modül, her grupta 17 emme nozulu, tek disk yapıştırılabilir ve aynı disk malzemesi her zaman aynı lambaya yapıştırılır şerit.Dört modülde 68 emme nozülü ve 68 Feida bulunur.Aynı zamanda, yüksek üretim kapasitesini etkilemeyen dört farklı malzeme üretilmektedir.5,50m veya sonsuz yumuşak lamba şeritlerinin tek seferlik montajı için uygundur.Saatte optimal üretim kapasitesi 250000cph'ye ulaşabilir.PCB kartının boyutu 250 genişlik * herhangi bir uzunluktadır.PCB, vakum adsorpsiyonu, silindir ateli ve ayarlanabilir iz genişliği ile sabitlenir.Beş set kamera var.İki emme ağzı hata ayıklama kamerası, emme ağzının merkezini alarak emme ağzı aralığını ayarlar.İki Feida hata ayıklama kamerası, Feida koltuğunun orta ölçek çizgisini alarak Feida mesafesini ayarlar.Bir Maik kamera, referans noktası olarak işaret noktasını tarayarak PCB montaj programını yapar.
Teknik parametre
| modeli |
HT-T9 |
| Boyut |
| Uzunluk |
3100mm |
| Genişlik |
2300mm |
| Yükseklik |
1550 mm |
| Toplam ağırlık |
1700kg |
| PCB |
| PCB Uzunluğu Genişliği |
250mm * herhangi bir uzunluk |
| PCB Kalınlığı |
0,5-1,5 mm |
| PCB Sıkıştırma |
Vakum adsorpsiyon, silindir ateli, ayarlanabilir iz genişliği |
| Montaj Modu |
Grup toplama ve ayrı yerleştirme |
| işletim sistemi |
| sistem |
Windows 7 |
| Yazılım |
bağımsız olarak Ar-Ge |
| Görüntülemek |
Dokunmatik ekran |
| Giriş aygıtı |
Klavye fare |
| Görüş sistemi |
| Kamera Sayısı |
5 ADET (Dijital kamera) |
| Görüş hizalama, MARK düzeltme |
| Tekrar montaj Hassasiyeti |
±0.02mm (Tekrar hassasiyeti) |
| Montaj yüksekliği |
≦5mm |
| Montaj Hızı |
200000~250000CPH |
| Bileşenler |
LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
| Bileşenler Alanı |
0,5 mm |
| Besleyici İstasyon Sayısı |
68 ADET |
| kafa sayısı |
68 ADET |
| Güç |
380AC 50 Hz |
| Güç tüketimi |
6kw |
| Çalışma ortamı |
23℃±3℃ |
| Konveyör iletimi |
Maksimum Uzunluk :1000 mm |
| İletim hızı |
>500mm/sn |
| İletim Yönü |
Tek(sol → sağ veya sağ → sol) |
| İletim modu |
Çevrimiçi sürücü |
| Konumlandırma Yolu |
Optik |
| Gaz tüketimi |
0.4-0.6mpa (4-6kgf/cm2)150N/dak |
| Elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 takım |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni Tahrik yolu |
Üst düzey manyetik lineer motor + servo motor |
| besleme yolu |
Çift motorlu elektrikli besleyici |
