Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Uzunluk: | 1200 mm | Genişlik: | 1930MM |
---|---|---|---|
Yükseklik: | 1500 mm | Toplam ağırlık: | 2000kg |
Montaj hızı: | 40000cph | Güç: | AC380V |

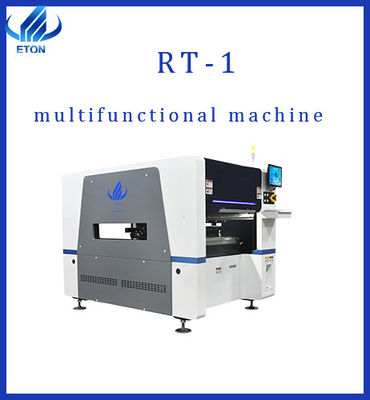

0402 32 besleyici LED SMD alma ve yerleştirme makinesi windows7
Teknik parametre
modeli | RT-1 |
Boyut | |
Uzunluk | 1200mm |
Genişlik | 1930mm |
Yükseklik | 1500 mm |
Toplam ağırlık | 2000kg |
PCB | |
PCB Uzunluğu Genişliği | Maks:450*350mm Min:80*80mm |
PCB Kalınlığı | 0.1-6mm |
PCB Sıkıştırma | Pnömatik |
Montaj Modu | Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme |
işletim sistemi | |
sistem | Windows 7 |
Yazılım | bağımsız olarak Ar-Ge |
Görüntülemek | Dokunmatik ekran |
Giriş aygıtı | Klavye fare |
Görüş sistemi | |
Kamera Sayısı | 2 ADET |
Doğru görüntü tanıma | |
Görüş hizalama, MARK düzeltme | |
Montaj Hassasiyeti | ±0.04mm |
Montaj yüksekliği | ≦15mm |
Montaj Hızı | 40000 CPH |
Bileşenler | LED, kapasitörler, dirençler, şekilli bileşenler vb. |
Bileşenler Hız | 0,2 mm |
Besleyici İstasyon Sayısı | 32 ADET |
Nozul sayısı | 10 PARÇA |
Güç | AC 380V |
Güç tüketimi | 4kw |
Çalışma ortamı | 23℃±3℃ |
İletim Hızı | >1000mm/sn |
İletim Yönü | Tek(sol → sağ veya sağ → sol) |
İletim modu | Çevrimiçi sürücü |
Konum Modu | Optik |
Gaz tüketimi | 0.4-0.6mpa (4-6kgf/cm2)600N/dak |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 takım | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor |
besleme yolu | Çift motorlu elektrikli besleyici |
RT-1'in özellikleri
Maglev lineer motor daha uzun hizmet ömrüne ve daha yüksek hassasiyete sahiptir.PCB kartının kalınlığı 0.1-6 mm'dir.Montaja uygun parçalar arasında LED, kondansatör, rezistans, IC, özel şekilli bileşenler vb. bulunur. Minimum 0402, maksimum 17mm.2 set kamera, geleneksel tanıma ve yüksek hassasiyetli tanıma, görsel hizalama, işaret düzeltme, doğru montaj, 10 emme nozulu ve 32 kafa vardır.Saatte montaj hızı 40000 CPH'dir Elektronik Feida besleme sistemi, beslemeyi daha hızlı hale getirir, koordinat oluşturmadan sonra otomatik optimizasyon işlevi vb.

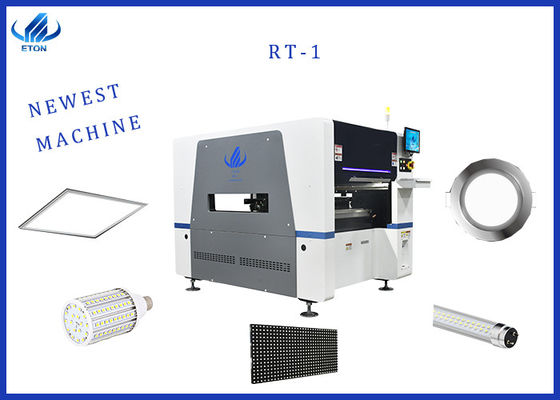

BAŞVURU

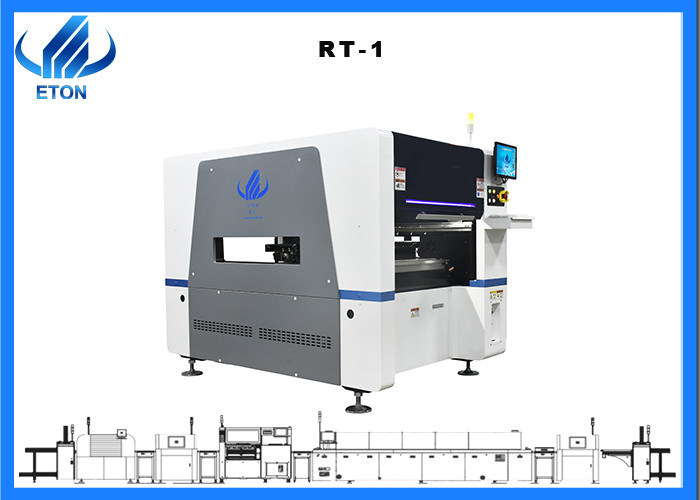

SMT HATTI
HİZMET
Hizmetimiz üç bölüme ayrılabilir: satış öncesi servis, satış içi servis ve satış sonrası servis:
SSS
S: Ürününüzün minimum montaj doğruluğu nedir?
A: Ürünlerimiz çok fonksiyonlu makinelere ve özel makinelere ayrılabilir.Her makineye takılabilecek en küçük parçalar farklıdır.Daha fazlasını öğrenmek isterseniz alttaki iletişim bilgilerinden bana ulaşabilirsiniz.Size SMT Mounter hakkında daha fazla bilgi vereceğim.
S: Ürünlerinizin optimal kapasitesi nedir?
C: Bu sektördeki mounter'ın gerçek ürününün, ihtiyatlı bir şekilde optimum üretim kapasitesinin %60'ı olduğu tahmin edilmektedir, ancak bunların tümü yapmak istediğiniz ürüne, PCB tasarımına, bileşen tipine, bileşen miktarına vb. bağlıdır.
S: Ürününüz neden benzersiz?
C: Patentli teknolojimiz, pratik buluşumuz ve yazılım telif hakkımız benzersiz olduğundan, pazarda bariz avantajlarımız var.
