Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Marka: | ETON | Boyut: | 2700*2300*1550mm |
---|---|---|---|
Ağırlık: | 1700kg | PCB uzunluk genişliği: | Max: 1200*330 mm Min: 100*100 mm |
PCB Sıkıştırma: | Ayarlanabilir basınç pnömatik | Besleyici istasyonu sayısı: | 68 ADET |
kafa sayısı: | 68 ADET | besleme yolu: | çift motorlu elektrikli besleyici |
Montaj modu: | Grup toplama ve grup yerleştirme | ||
Vurgulamak: | 6KW Led Işık Montaj Makinesi,smt yerleştirme Led Işık Montaj Makinesi,1700kg SMT Pick and Place Machine |

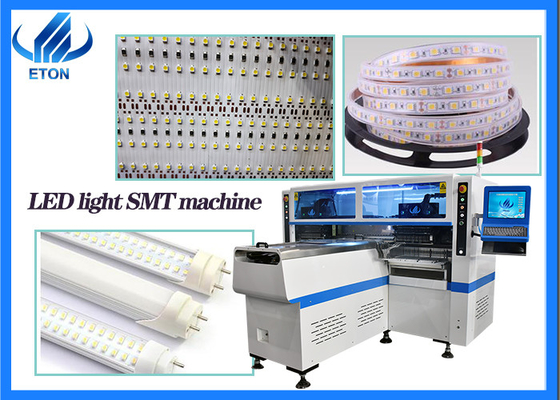

Otomatik Led Işık Montaj Makinesi Yüksek Hızlı Yüksek Hassasiyetli SMT Alma ve Yerleştirme Makinesi
Makine ana parametresi
Boyut: 2700mm*2300mm*1550mm | |
Toplam ağırlık | 1700kg |
PCB Uzunluğu genişliği | Maks: 1200*330mm Min: 100*100mm |
PCB Kalınlığı | 0,5-5 mm |
PCB sıkıştırma | Ayarlanabilir basınç pnömatik |
İletim hızı | >500mm/sn |
Konveyör iletimi | Maksimum uzunluk: 1200mm |
Tekrarlanan Montaj hassasiyeti | ±0.02mm |
bileşen alanı | 0,5 mm |
Bileşen yüksekliği | ≤5mm |
Besleyici istasyonu sayısı | 68 ADET |
Kafa numarası | 68 ADET |
Çalışma ortamı | 23℃±3℃ |
Güç tüketimi | 6KW |
X, Y, Z Ekseni sürüş yolu | lineer motor ve hizmet motoru |
Makine ana özellikleri ve Makine ana parçası
1. HT-F9 montaj için uygundur ve PCB plaka boyutu 1200*330 mm ila 100*100 mm'dir.
2. HT-F9, daha az bileşen türü ve basit bileşen düzenine sahip ürünler için uygundur
3. HT-F9'da aşağıdakiler dahil olmak üzere beş kamera seti bulunur:
Nozulun merkezini alarak nozul aralığını ayarlayabilen 2 nozul ayarlanabilir kamera;
Besleyici istasyonu merkez hattını alarak besleyiciyi ayarlayan 2 adet besleyici ayarlanabilir kamera;
MARK noktalarını tarayarak PCB kartını monte etmek için 1 MARK kamera.
4. HT-F9'da 68 adet nozul ve 68 adet besleyici istasyonu bulunur, böylece optimum kapasite 250000 CPH'ye ulaşılır.
5. HT-F9, aynı anda dört farklı tip malzeme üretebilen dört modül ve çift kola sahiptir.
6. Bu, montaj modu grup seçim ve grup yerleştirme olduğunda HT-F9'un yüksek hız ve yüksek hassasiyeti koruyabilmesinin en önemli özelliğidir.
SMT Hattı çözümü
HT-F9, yüksek hızlı profesyonel bir alma ve yerleştirme makinesi olarak, esas olarak yumuşak bir hafif kemer, ışık tüpü ve ekran montajı için uygundur.Tüm SMT üretim hattında, fiyat ve pratiklik gibi faktörleri göz önünde bulundurarak, ağırlıklı olarak yarı otomatik bir üretim hattı öneriyoruz.Yarı otomatik üretim hattı, yarı otomatik şablon yazıcı, konveyör, toplama ve yerleştirme makinesi ve yeniden akış fırını içerir.
Servis ve Teslimat
1. Satış öncesinden satış sonrasına kadar, ETON Komple satış sonrası servis sistemine sahiptir.
Satış öncesi
Satış uzmanı, müşteriler için ekipmanı ve üretim hattını analiz eder
satışların altında
Uzman satış, nakliye durumunu zamanında takip eder, ekipmanın müşterilere iyi durumda ulaşmasını sağlar
Satış sonrası
ETON, Bir yıllık tam makine garanti süresine sahiptir.
2. Ekipman müşteri fabrikasına ulaştığında makinenin iyi durumda olmasını sağlamak için vakum paketleme ve ahşap kutu paketleme kullanıyoruz.
RFQ
1.Nedirdaha çokfarkarasındaotomatik hat ve yarı otomatik hat ?
Otomatik hat ile yarı otomatik hattın en büyük farkı fiyat ve işçiliktir.Otomatik hat daha yüksek maliyete ihtiyaç duyar ancak çok fazla işçilik maliyetinden tasarruf sağlar.Genellikle bir operatör yeterlidir.Yarı otomatik hat maliyet tasarrufu sağlasa da en az 2 işçiye ihtiyaç duyar.
2. Makinelerinizin kalite belgeleri var mı?
CE, SIRA, CCC, ISO ile yüksek teknoloji ürünü bir kuruluşuz ve birçok teknoloji patentine sahibiz.Ayrıca LED ışık SMT üretim hattında 11 yıllık tecrübeye sahibiz.
3.destekleyebilir misinentüm SMT hattı?
C: Evet, PCB yükleyici, şablon yazıcı, konveyör, toplama ve yerleştirme makinesi, yeniden akış fırını ve diğer çevresel otomasyon ekipmanları dahil olmak üzere eksiksiz hat çözümü sağlayabiliriz.
4. Şirketinizin ne gibi avantajları var?
Çok sayıda patent, yazılımdan bağımsız araştırma ve geliştirme, profesyonel satıcı ve iyi satış sonrası servis ile on yıldan fazla deneyime sahibiz.
