Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Boyut: | 3454*3035*1777MM | PCB Boyutu: | 250(±10)mm*herhangi bir uzunluk |
|---|---|---|---|
| PCB Kalınlığı: | 0.1~0.5mm | Montaj Yolu: | Grup toplama ve grup yerleştirme |
| Montaj modu: | Çift ray+Dört grup yerleştirme başlığı | Montaj hassasiyeti: | ±0.05mm |
| Montaj hızı: | Çift taraf:500000CPH, tek taraf:250000CPH(Optimum hız) | Besleyici istasyonu sayısı: | Çift taraflı: 136 ADET (tek taraflı: 68 ADET) |
| kafa sayısı: | Çift taraflı: 136 ADET (tek taraflı: 68 ADET) | Güç tüketimi: | 9,6 KW |
| X,Y,Z Ekseni sürüş yolu: | Üst düzey manyetik lineer motor ve servo motor | besleme yolu: | Çift motorlu akıllı elektrikli besleyici |
| Vurgulamak: | Çift Raylı smt yerleştirme makinesi,Dört Grup smt yerleştirme makinesi,500000CPH Alma ve Yerleştirme Makinesi |
||

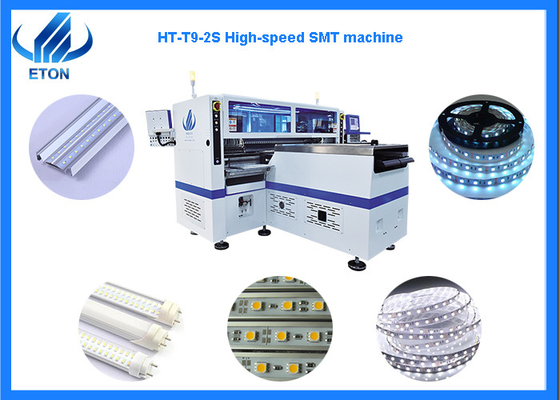

Çift Raylı + Dört Grup Yerleştirme Kafası Ultra Yüksek Hızlı Kapasite Erişimi 500000CPH T9-2S Alma ve Yerleştirme Makinesi
Pick and Place Machine T9-2S'nin Üretime Girişi
1. Yüksek Hızlı Modüler Kafa, ETON Tech Ayarlanabilir Yerleştirme Kafası.
2. 3014/3020/2835/5050 direnç, kapasitör, köprü doğrultucu vb.
3. Bileşen toplama konumu, en az 6,5 mm olan PCB ped aralığına göre ayarlanabilir.
4. Eşsiz Tasarım Bileşen Sızıntı Tespiti ve Bireysel Bileşen Dolum İşlevi: Tanıma kamerası, PCB'nin bileşen sızıntı konumunu kaydeder ve eksik bileşeni buna göre doldurur.
5. Ultra yüksek hızlı Kapasite: Yerleştirme kafası, iki kez toplama ve bir kez yerleştirme yöntemini benimser.Gelişmiş yerleştirme yolu ile yerleştirme süresi büyük ölçüde en aza indirilir, mükemmel optimum kapasite 500000CPH'ye ulaşır.
6. Taşıma platformunu çeşitli rulodan ruloya şeride göre ayarlayın, aralık 250士10 mm, maksimum uzunluk aralığı döngü başına 1M'dir.
7. Besleyici istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek için grup toplama ve grup yerleştirme elde etmek için esnek bir şekilde ayarlanabilir.
8. Besleme istasyonu aralığı, yerleştirme kafasının iki katıdır, aynı anda dört çeşit malzeme üretebilir.
9. Yüksek hızlı makine serisini destekleyen akıllı elektrikli besleyici.
10. Uçuş tanıma kamerası, bileşenlerin varlığını veya yokluğunu algılamak için duraklama yok, bileşen adsorpsiyon durumu, yerleştirme hatalarını önler.
11. Tanımlama verileri ile otomatik üretim, düzeltme ve eksik bileşeni otomatik olarak doldurma.
12. Sıkıştırma çubuğu, montaj kafasından alınan malzemeleri düzeltmek için hava silindiri tarafından tahrik edilir.
13. Eksik bileşeni otomatik olarak doldurma fonksiyonu ile Endüstri 4.0 İnsansız Atölye gerçekleştirin.CE standartlarına uygundur.
Teknik Parametre T9-2S
| Boyut | 3454*3035*1777mm |
| PCB Boyutu | 250(±10)mm*herhangi bir uzunluk |
| PCB Kalınlığı | 0.1~0.5mm |
| Montaj yolu | Grup toplama ve grup yerleştirme |
| Montaj hassasiyeti | ±0.05mm |
| Montaj yüksekliği | ≤5mm |
| Montaj hızı |
Çift taraflı: 500000CPH Tek taraf:250000CPH(Optimum hız) |
| Bileşenler | LED 3014/3020/2835/5050 ve dirençler, kapasitörler, köprü doğrultucular vb. |
| Montaj modu | Çift ray+Dört grup yerleştirme başlığı |
| Besleyici istasyonu sayısı | Çift taraflı: 136 ADET (tek taraflı: 68 ADET) |
| kafa sayısı | Çift taraflı: 136 ADET (tek taraflı: 68 ADET) |
| Güç | 380AC 50Hz |
| Güç tüketimi | 9,6 KW |
| X,Y,Z Ekseni sürüş yolu | Üst düzey manyetik lineer motor ve servo motor |

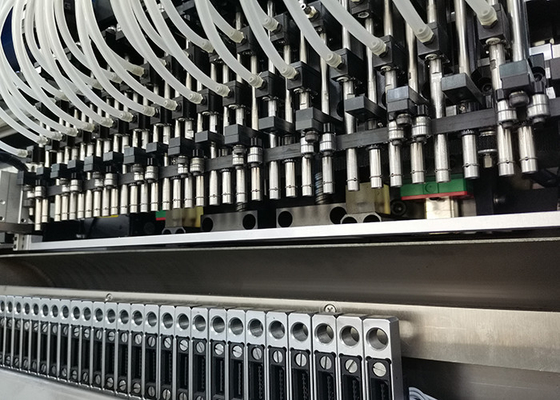

T9-2S Resimleri
HT- UygulamasıT9
5M,10M,25M, 50M veya herhangi bir uzunluktaki esnek şerit ve Rulodan Ruloya uygulayın.
şirket tanıtımı
sertifika
"İyi bilinen marka" ve birçok teknoloji patenti olarak ödüllendirilen CE, SIRA, CCC, ISO ile yüksek teknoloji ürünü bir kuruluşuz, 9 buluş patentimiz, 112 pratik patentimiz, 12 yazılım patentimiz var ve zengin deneyime sahibiz (8 yıldan fazla) LED ışık üretim hattı programında.
Pick and Place Machine Paketleme ve Teslimatı
Tüm makinalar resimlerdeki gibi vakumlu ve ahşap ambalajlıdır.
Adım 1. Film paketleme
Makineyi toz, su, çarpma ve sallanmadan koruyun.
Adım 2. Köpük+film ambalajı ekleyin
Çift güvenli koruma, Makinenin çarpmasını ve sallanmasını önleyin.
Adım 3. Eşsiz kalay folyo ambalajı
Kalay folyo ambalajı ekleyin, filmin çizilmesini önleyebilir.
Adım 4. özelleştirilmiş Güçlü ahşap karton ambalaj
Okyanus gemisi için özelleştirilmiş güçlü ahşap ambalaj, Makineler ahşap kartonda sabitlenir, çarpışmayı ve şoku etkili bir şekilde önler.
Satış sonrası hizmetimizAlma ve Yerleştirme Makinesi
Makine garanti süresi içinde size ücretsiz parçalar gönderiyoruz ve mühendislerimiz fabrikanızı ziyaret ederek makinenizin problemini çözmenize yardımcı olacak.
Mühendis site servis kurulumu ve eğitimi.
Bakımını ve kullanımını öğrendikten sonra hizmetimizden memnun kalacaksınız.
Bakım Süresi: 1 yıl.(tüm makine, onarılması veya değiştirilmesi gereken herhangi bir parça ücretsiz olacaktır)
Yazılımın yükseltilmesi ücretsiz olacaktır.
Müşteriyi düzenli olarak ziyaret edin ve bilgi toplayın.
Teknoloji ve ekipman hakkında en son bilgileri sağlayın.
SSSAlma ve Yerleştirme Makinesi
Q:Makineyi kullanmak zor mu?
C: Hayır, hiç değil.Daha önceki müşterilerimiz için makineleri kullanmayı öğrenmek için en fazla 5 gün yeterlidir.
Q:Makinelerinizin kalite belgeleri var mı?
C: "İyi bilinen marka" ve birçok teknoloji patenti olarak ödüllendirilen CE, SIRA, CCC, ISO ile yüksek teknoloji ürünü bir kuruluşuz ve LED ışık üretim hattı programında zengin deneyime (8 yıldan fazla) sahibiz.
Q:Ödeme koşulları nedir?Peki ya ticaret terimi?
C: T/T tamam.FOB Shenzhen'i seçebilirsiniz.
Q:Teslimat süreniz nedir?
A: Genellikle mevduattan 30 gün sonra, envanterimiz varsa, zaman ileri alınabilir.
Q:Herhangi bir kalite garantisi var mı?
C: Önce kaliteye bağlıyız, müşteri odaklı, Sürekli iyileştirme!
