Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
İsim: | alma ve yerleştirme makinesi | modeli: | T9-2S |
---|---|---|---|
hayır. besleme istasyonunun: | Çift Taraf: 136 ADET (Tek Taraf: 68 ADET ) | HDÇift Taraf Sayısı: 136 ADET (Tek Taraf: 68 ADET )ad: | Çift Taraf: 136 ADET (Tek Taraf: 68 ADET ) |
besleme yolu: | Çift motorlu akıllı elektrikli besleyici | kamera sayısı: | 10 Takım Dijital Fotoğraf Makinesi |
Montaj hızı: | Çift Taraf: 500000 CPH (Tek Taraf: 250000 CPH ) | Montaj Yolu: | Grup toplama ve grup yerleştirme |
Montaj yüksekliği: | ≦5mm | Tekrarlama hassasiyeti: | ±0.05mm |
Vurgulamak: | Flex Şerit SMT Montaj Makinesi,Ultra Yüksek Hızlı SMT Montaj Makinesi,136 Kafa Alma ve Yerleştirme Makinesi |

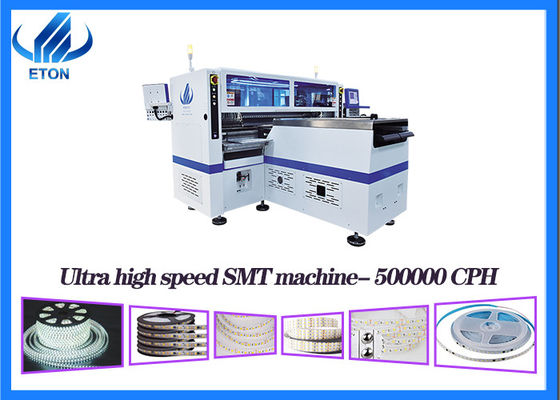

SMT makinesi esnek şerit Ultra yüksek hızlı 136 kafalı al ve yerleştir makinesi
T9-2S özelliği
1. Verimli besleme elde etmek için üç özelliğe sahip yüksek hızlı montaj kafası
(1).ETON teknoloji ayarlanabilir yerleştirme kafası:Bileşenlerin toplama konumu, minimum 6,5 mm olan PCB ped aralığına göre ayarlanabilir.LED 3014/ 3020/ 3528/ 5050 direnç, kapasitör, köprü redresörleri vb. için geçerlidir. Bileşen yelpazesi geniştir.
(2).senNique tasarım bileşeni sızıntı tespiti ve bağımsız bileşen doldurma işlevi:Tanıma kamerası, PCB'nin bileşen sızdırma konumunu kaydeder ve eksik bileşenleri buna göre doldurur.
(3).senltra yüksek hız kapasitesi:Yerleştirme kafası, iki kez toplama ve bir kez yerleştirme yöntemini benimser.Yerleştirme süresi, geliştirilmiş yerleştirme yolu ile büyük ölçüde en aza indirildi, mükemmel optimum kapasite 500000 CPH'ye ulaştı.
2. Üretim sahasına esnek destek
(1).Taşıma platformunu çeşitli rulodan ruloya şeride göre ayarlayın, aralık 250 ± 10 mm, maksimum uzunluk aralığı döngü başına 1M'dir.
(2).Besleyici istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek için grup toplama ve grup yerleştirme elde etmek için esnek bir şekilde ayarlanabilir.
(3).Besleme istasyonu aralığı, yerleştirme kafasının iki katıdır, aynı anda dört çeşit malzeme üretebilir
(4).Yüksek hızlı makine serilerini destekleyen akıllı elektrikli besleyiciler
3. Yüksek kaliteli montaj elde etmek için çeşitli işlevlerin standart konfigürasyonu
(1).Uçuş tanıma kamerası, bileşenlerin varlığını veya yokluğunu algılamak için duraklama yok, bileşen adsorpsiyon durumu, yerleştirme hatasını önleme
(2).Tanımlama verileriyle otomatik üretim, düzeltme ve eksik bileşeni otomatik olarak doldurma
(3).Sıkıştırma çubuğu, montaj kafası tarafından alınan malzemeleri düzeltmek için hava silindiri tarafından tahrik edilir.
(4).Eksik bileşeni otomatik olarak doldurma işlevi ile endüstri 4.0 insansız atölyesini gerçekleştirin
(5).CE standardına uygundur.
Teknik parametre
PCB boyutu | 250(±10)mm* herhangi bir uzunluk |
PCB kalınlığı | 0.1-0.5mm |
PCB sıkıştırma | Vakum adsorpsiyon, silindir sıkma, iz genişliği ayarlanabilir |
Montaj yolu | Grup toplama ve grup yerleştirme |
Montaj modu | Çift ray + dört grup yerleştirme başlığı |
Kamera numarası | 10 takım dijital kamera |
Tekrarlama hassasiyeti | ±0.05mm |
Montaj yüksekliği | ≦5mm |
Montaj hızı | Çift taraf: 500000 CPH, Tek taraf: 250000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve direnç, kondansatör, köprü doğrultucu vb. |
güç | 350 AC 50Hz |
Güç tüketimi | 9.6KW |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 2 takım | ETON tarafından bağımsız araştırma ve geliştirme |
besleme yolu | Çift motorlu akıllı elektrikli besleyici |
Besleme istasyonu sayısı | Çift taraflı 136 ADET, Tek taraflı 68 ADET |
Kafa numarası | Çift taraflı 136 ADET, Tek taraflı 68 ADET |
Şirket tanıtımı
Shenzhen ETON otomasyon ekipmanları CO.,Ltd.2011 yılında kurulmuştur.
Jiangxi Akıllı Endüstri Parkı, 2020'de kullanıldı.
ETON bugüne kadar 11 yıldan fazla deneyime sahiptir.
ETON, SMT yüksek hızlı alma ve yerleştirme makineleri ve SMT çevre otomasyon ekipmanlarının Ar-Ge, üretim, satış ve servisine odaklanan bir üretim ve proses çözüm sağlayıcısıdır.
ETON, küresel fotoelektrik yüksek hızlı alma ve yerleştirme makinesinin lider üreticisidir ve dünya çapında iyi bir üne sahiptir.
Mısır, Hindistan, Türkiye, Rusya, Brezilya, Güney Afrika ve benzeri dahil olmak üzere 20'den fazla ülke ve bölgeye ihraç etti.
sertifikalar
ETON ayrıca 9 buluş patenti, 112 pratik patent, 12 yazılım telif hakkı dahil olmak üzere bir dizi fikri mülkiyet teknolojisi elde etti.
sergi
paket ve nakliye
Deniz, kara veya hava desteklenir, müşteri ihtiyaca göre nakliyeyi seçebilir.
SSS
1. Al ve yerleştir makinesinin monte edebileceği ana bileşenler nelerdir?
LED çipi, dirençler, kapasitörler, IC, şekilli bileşen vb. dahil olmak üzere her türlü bileşen için mevcuttur.
2. Komple üretim hattı makinesi sağlıyor musunuz?
Evet elbette.Lehim pastası yazıcı makinesi, konveyör, alma ve yerleştirme makinesi yeniden akış fırını dahil olmak üzere tüm üretim hattı makinesini sağlıyoruz.
3. İşletim yazılımı nasıl?
Yazılımımız bağımsız olarak kendimiz Ar-Ge'dir.
4. Kişisel özelleştirme sağlıyor musunuz?
Evet elbette.ekipmanı sizin için özelleştirmesi için satış uzmanıyla iletişime geçin.
5. Makineyi nasıl çalıştıracağımı bilmiyorsam ne yapmalıyım?
Bunun için endişelenme.Ayrıntılı operasyon talimatlarını sağlayacağız ve alanın bir kısmı denizaşırı mühendisin operasyonu kapıdan kapıya öğretmesini sağlayacak.
