Uzunluk: | 1550 mm | Genişlik: | 1650mm |
---|---|---|---|
Yükseklik: | 1550 mm | Toplam ağırlık: | 1500 Kg |
PCB uzunluk genişliği: | max:600*500mm min:100*100mm | Montaj hızı: | 45000 CPH |
Vurgulamak: | SMT Çok Fonksiyonlu yakala ve yerleştir makinesi,yakala ve yerleştir makinesi 45000CPH,1550mm SMT yakala ve yerleştir makinesi |
0402 45000CPH SMT SMD led ışıklı çok fonksiyonlu al ve yerleştir makinesi
Teknik parametre
modeli | HT-E8S-600 |
Uzunluk | 1550 mm |
Genişlik | 1650 mm |
Yükseklik | 1550 mm |
Toplam ağırlık | 1500 kg |
PCB | |
PCB Uzunluğu Genişliği | Max:600*500mm Min:100*100mm |
PCB Kalınlığı | 0,5-5 mm |
PCB Sıkıştırma | Ayarlanabilir basınç pnömatik |
Montaj Modu | Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme |
işletim sistemi | |
sistem | Windows 7 |
Yazılım | bağımsız olarak Ar-Ge |
Görüntülemek | Dokunmatik ekran |
Giriş aygıtı | Klavye fare |
Görüş sistemi | |
Kamera Sayısı | 2 takım ithal kamera |
Uçuş tanımlaması için vizyon, MARK düzeltme | |
Montaj Hassasiyeti | ±0.04mm |
Montaj yüksekliği | <15mm (Otomatik Değiştirme) |
Montaj Hızı | 45000 CPH |
Bileşenler | LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. |
Bileşenler Alanı | 0,2 mm |
Besleyici İstasyon Sayısı | 28 ADET |
Nozul sayısı | 12 ADET |
Güç | 380AC 50HZ |
Güç tüketimi | 4KW |
Çalışma ortamı | 23℃±3℃ |
Konveyör iletimi | Maksimum uzunluk :600 mm |
İletim Hızı | >1000mm/sn |
İletim Yönü | Her iki yön (seçenek) |
İletim modu | Otomatik çevrimiçi sürücü |
Hava besleme | 0.4-0.6mpa (4-6kgf/cm2)150N/dak |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + Servo motor |
besleme yolu | Çift motorlu elektrikli besleyici |

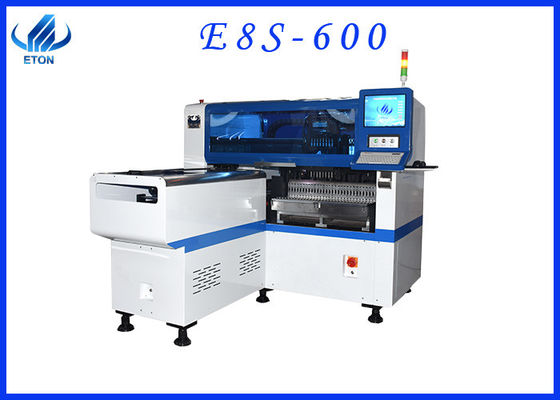

E8s-600 tanıtımı
Ht-e8s-600 tek modlu manyetik çok işlevli yüksek hızlı Mounter tek modlu grup 12 emme nozulu ve 28 Feida yüksek hızlı mounter.Saatte optimal üretim kapasitesi 45000cph'dir.Monte edilebilir parçalar, çeşitli sürücüler, güç kaynakları, devre düğmeleri, lensler, lineer ampuller, ev aletleri ile mükemmel bir şekilde monte edilebilen, kemere monte ışık boncukları, kapasitörler, dirençler, IC, 17 mm'ye kadar ve en az 0402 özel şekilli bileşenleri içerir. kontrol panoları ve diğer ürünler.Yama yöntemi, hafif macunları gruplar halinde almak ve hafif macunları ayrı ayrı almaktır.Windows7 sistemi tarafından bağımsız olarak geliştirilen yazılım, dokunmatik ekrana dokunabilir, bu da kullanımı kolaylaştırır, kullanımı daha hızlıdır ve daha iyi montaj etkisi sağlar.
BAŞVURU

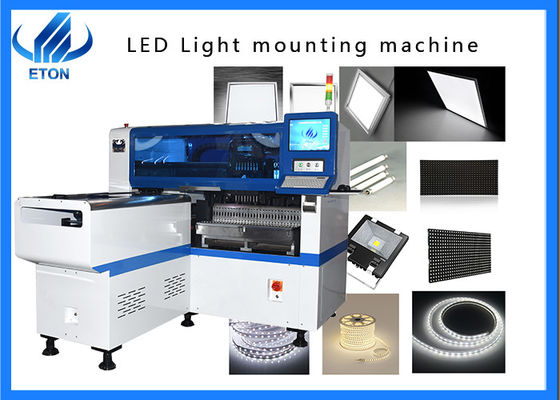

E8s, panel lambası, ekran, sürüş lambası tüpü, lamba kayışı vb. gibi çeşitli ürünlerin montajı için uygundur.
SMT HATTI
SSS
S: Eğitim nasıl?
C: Ürünlerimizi satın aldıktan sonra, mühendislerinizi fabrikamızda eğitim görmesi için gönderebilir veya mühendislerimizi sizin için personelinizi eğitmek üzere fabrikanıza gönderebiliriz.
S: Ürün belgelendirme sertifikanız var mı?
A: Ürünlerimiz CCC, CE, SRIA sertifikasına sahiptir.
S: Satış sonrası hizmete ne dersiniz?Garanti ne durumda?
C: Sorunlarınızı çözmek için profesyonel mühendislerden oluşan bir ekibimiz var.Garanti süresi boyunca onarım ve değiştirme gerektiren parçalar ücretsizdir.Ayrıca size eğitim ve yerinde kurulum sağlayabilir ve makinenin uzaktan kontrolünü destekleyebiliriz, makine kullanımı çok kolay Çince ve İngilizce arayüzü kullanır.
