Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | alma ve yerleştirme makinesi | Bileşenler: | led çipleri, direnç, kapasitör, IC, lens, şekilli bileşenler vb. |
|---|---|---|---|
| Uygulamalar: | elektrikli sürücü, elektrik panosu, lens, DOB ampul, lineer ampul, ev aletleri vb. | sistem: | Windows 7 |
| Yazılım: | ETON'dan Bağımsız Ar-Ge | kafa sayısı: | 12 ADET tek modül |
| Besleyici istasyonu sayısı: | 28 ADET Tek modül | kamera sayısı: | 2 takım ithal kamera |
| besleme yolu: | çift motorlu elektrikli besleyici | ||
| Vurgulamak: | 12 Lens SMT yakala ve yerleştir makinesi,Otomatik SMT yakala ve yerleştir makinesi,yakala ve yerleştir makinesi 45000 CPH |
||

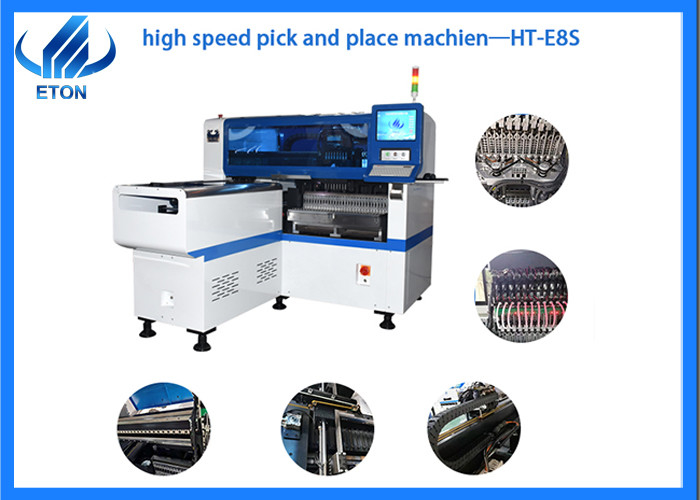

Otomatik yüksek hızlı 45000CPH 12 kafa lensi SMT yakala ve yerleştir makinesi
Teknik parametre
| Boyut | 2550mm*1650mm*1550mm |
| Toplam ağırlık | 1700kg |
| PCB Uzunluğu genişliği | 1200*500mm-100*100mm |
| PCB Kalınlığı | 0,5-5 mm |
| besleme yolu | Çift motorlu elektrikli besleyici |
| Montaj hassasiyeti | ±0.04mm |
| Konveyör iletimi | Maksimum uzunluk: 1200mm |
| İletim hızı | ≤1000mm/sn |
| bileşen alanı | 0,2 mm |
| Bileşen yüksekliği | <15mm (Otomatik değiştirme) |
| İletim yönü | Her iki yön (Opsiyon) |
| Besleyici istasyonu sayısı | 28 ADET Tek modül |
| Kafa numarası | 12 ADET Tek modül |
| Çalışma ortamı | 23℃±3℃ |
| Güç tüketimi | 4KW |
| X, Y, Z Ekseni sürüş yolu | Üst düzey manyetik lineer motor ve hizmet motoru |
özellikler
1. çeşitli ürünler için uygundur: LED ampuller, sokak lambası, masa lambası, aşağı ışıklar, elektrikli sürücü, elektrik panosu, lens, ekranlar ve LED tüp, esnek şerit gibi doğrusal ürünler
2. bileşen yelpazesi: led çipler, direnç, kapasitör, IC, lens, şekilli bileşenler vb.
3. 12 ADET kafa, 28 ADET besleyici istasyonu, 45000 CPH'ye kadar montaj hızları.
4. elektronik besleyici besleme sistemi, görüş hizalama uçuş tanımlama, işaret düzeltme, kesintisiz malzeme yeniden yükleme işlevi, koordinatlar oluşturulduktan sonra otomatik optimizasyon.
5. Kafa yapısı ETON tarafından bağımsız araştırma ve geliştirmedir, yapı ve malzeme benzersizdir.ve montaj yüksekliği 20 mm'ye kadar ayarlanabilir. Birçok yüksek DOB bileşenine uygulanabilir ve daha geniş uygulama alanına sahiptir.
6. X/Y ekseni, daha yüksek doğruluk ve daha hızlı hıza sahip yüksek kaliteli manyetik lineer motor kullanır.Z ekseninin her kafası, doğru montajı sağlamak için servo motor tarafından bağımsız olarak kontrol edilir.
7. Otomatik ikmal: Eksik veya atılan malzeme varsa, işçilikten tasarruf etmek için tam otomatik malzeme ikmali yapılabilir.
üretim hattı
HT-E8S için genellikle yarı otomatik üretim hattını destekleriz çünkü daha esnektir ve maliyetten ve yerden tasarruf sağlar.
yarı otomatik üretim hattı 5 makine, bir set yarı otomatik şablon yazıcı, iki set tek raylı konveyör, bir set al ve yerleştir makinesi, bir set yeniden akış fırını içerir.
SMT ile ilgili makineler
Biz sadece alma ve yerleştirme makinesini desteklemekle kalmıyoruz, aynı zamanda yükleyici, boşaltıcı, şablon yazıcı, konveyör, çeviri konveyörü, yeniden akış fırını ve benzeri gibi SMT çevre otomasyon ekipmanlarını da sağlıyoruz.
Şirket tanıtımı
ETON, 2011 yılında yüksek hızlı alma ve yerleştirme makinesinde 10 yılı aşkın deneyimle kurulmuştur.Güçlü tasarım, Ar-Ge üretimi, satış ve hizmet kapasitesine sahip Çin'deki en büyük yüksek teknoloji üreticisiyiz. “Yüksek verimlilik” “Yüksek kalite” ve “Yüksek Kararlılık”, ETON'un temel teknolojisidir.
ETONÜrünler, Rusya, Güney Kore, Türkiye, Mısır, Brezilya, Hindistan gibi dünyadaki 20'den fazla ülke ve bölgeye ihraç edilmektedir.
vb.
Çin'de listelenen büyük fabrikaların %80'inden fazlası bizim ortaklarımızdır..
Güçlü üretim kapasitesi, ETON'un Jiangxi Eyaletinde 50000 metrekareden fazla Endüstri parkı, makine kapasitesi ayda 50 üniteden fazla
9 buluş patentimiz, 112 pratik patentimiz, 12 yazılım telif hakkımız da dahil olmak üzere 133 buluş patenti ve mülkiyet teknolojisi patenti.
