Ürün ayrıntıları:
|
makine adı: | 0201 smt montaj makinesi | Başvurmak: | her türlü pcba |
---|---|---|---|
Hız: | 40000 cph | Montaj Başlıkları: | 10 kafa |
Montaj yüksekliği: | 20 mm | besleme istasyonu: | 16 ADET |
Vurgulamak: | smt montaj makinesi 10 kafa,0201 Bileşenler smt montaj makinesi,0201 smt montaj makinesi |

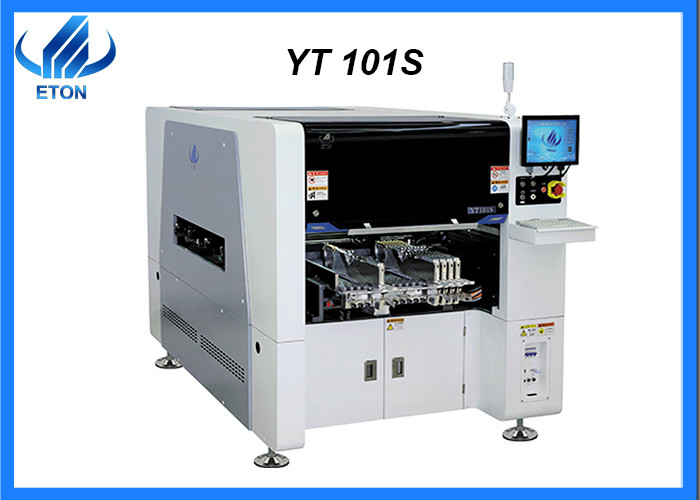

0201 SMD Montaj Makinesi
Makine özellikleri
Yeni yükseltme alma ve yerleştirme makinesi, High-end entegre yerleştirme kafası kullanıyor, montaj kafasını değiştirmeye ve tüm SMD bileşenlerini yerleştirmeye gerek yok.Değiştirilmeyen modüler kafa
Yüksek hassasiyetli kamera, kamera görüş hizalaması kullanıyor, Üç renkli aydınlatma teknolojisi, mini bileşenleri ve IC pinini tanıyabilir
50*50-500*350mm PCB boyutuna uygun otomatik PCB kartı besleme konveyör sistemi ile
Akıllı elektrikli besleyici, bileşenin besleme konumunu optik olarak düzelterek çift kafalı akıllı elektrikli bant makarası besleyiciyi destekler.Kararlı, doğru ve yüksek hızlı besleme sağlayabilir.
makine parametresi
1. PCB
Maksimum PCB boyutu için uygun 500*350 mm, mini boyut 50*50 mm'dir.
Silindir kenetleme kullanan PCB, kenetleme için ayarlanabilir iz genişliği
Ray 1 sabittir ancak diğeri esnektir
PCB kalınlığı 0,5-4,5 mm'dir
2. Kamera
Kamera sayısı 2 set dijital kamera, baş uçuş görüş tanıma bileşeni, görüş hizalaması, işaret düzeltmesidir.
3. Hassasiyet
Tekrarlama hassasiyeti ±0.02 mm'dir, 0201-40*40 IC desteği
4. Bileşen Aralığı
Mini 0201-40*40mm paket ve IC, BGA, CSP vb. için geçerlidir.
Maksimum montaj yüksekliği 20 mm'dir
5. Montaj hızı
Optik hız, 10 montaj başlığı ile 40000 CPH'dir.
Makine uygulaması
Led çip, IC, transistör, Direnç, Kapasitör, şekilli bileşenler, VR, TSOP, CSP, QFP, SOP, vb. Montaj için geçerlidir.
Her türlü sürücü panosu, PCBA tasarımı için uygundur.
Hizmet
Ücretsiz makine kurulumu ve eğitimi, yerinde kolay servis.
Garanti süresince ücretsiz yedek parça değişimi
Ücretsiz yazılım yükseltmesi
İlgili makine
AOI
SPI
yükleyici
Boşaltıcı
dergi
PCB Taşıyıcı
Otomatik şablon yazıcı makinesi
vb
