| İsim: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Boyut (U*G*Y): | 1200*1930*1500mm |
|---|---|---|---|
| Toplam ağırlık: | 2500kg | PCB uzunluk genişliği: | Max:450*330mm Min:80*80mm |
| PCB Kalınlığı: | 0.1-6mm (<0.6mm jig gerekiyorsa) | PCB Sıkıştırma: | PNÖMATİK |
| Besleyici istasyonu sayısı: | 64 adet | kafa sayısı: | 20 ADET |
| Montaj hızı: | 80000 cph | Bant Genişliği: | 24 mm, 8 mm, 12 mm |
| Vurgulamak: | LED ekran smt yakala ve yerleştir makinesi,aydınlatma smt yakala ve yerleştir makinesi,6KW yüksek hızlı yakala ve yerleştir makinesi |
||

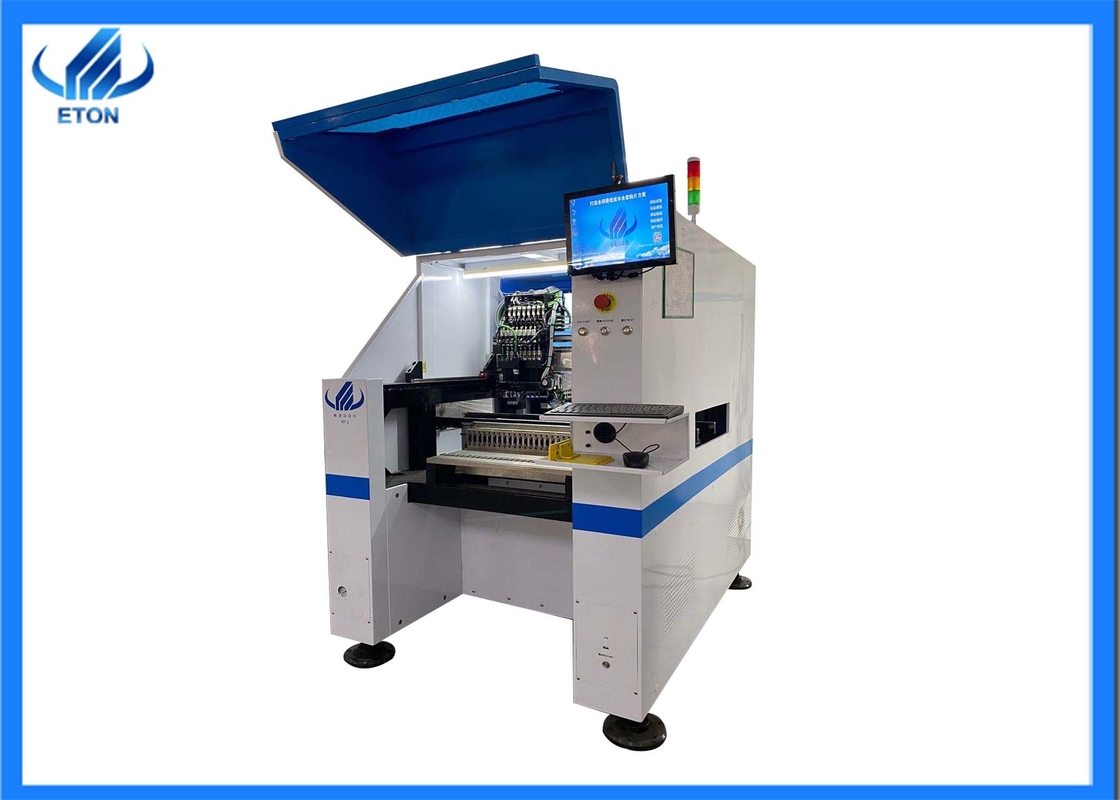

LED ekran yüksek hızlı smt yerleştirme makinesi 80000CPH
Makine ana özellikleri
RT-2 yüksek kapasite ile aynı anda 2 farklı ürün üretebilmektedir.
RT-2, uçuş tanımlaması ve İşaret düzeltmesi elde etmek için 4 set kameraya sahiptir
RT-2, iki RT-1'e ve RT-1'in geliştirilmiş versiyonuna eşdeğerdir.
RT-2, toplama ve yerleştirme için grup, toplama için ayırma ve yerleştirme için ayırma işlemlerini gerçekleştirebilir.
RT-2 her türlü üretimi monte edebilir: aydınlatma (LED ampuller, tüpler, panel ışık, sokak lambası, esnek şerit), ev aletleri, elektrikli sürücü vb.
Makine ana parametresi
| Uzunluk | 1200mm |
| Genişlik | 1930mm |
| Yükseklik | 1500 mm |
| Toplam ağırlık | 2500kg |
| PCB Uzunluğu genişliği |
Çift taraf, çift yol: Maks: 450*300mm Min: 80*80mm |
|
Tek taraflı, tek parça: Maks: 450*540mm Min: 80*80mm |
|
| PCB Kalınlığı | 0.1-6mm (<0.6mm jig gerekiyorsa) |
| Besleyici istasyonu sayısı | 64 ADET |
| Kafa numarası | 20 ADET |
| Çalışma ortamı | 23℃±3℃ |
| Güç tüketimi | 6KW |
| X, Y, Z Ekseni sürüş yolu | Üst düzey manyetik lineer motor ve hizmet motoru |
| besleme yolu |
Çift motorlu elektrikli besleyici |

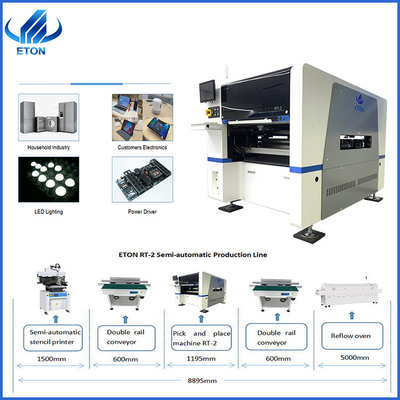

LED ekran üretim süreci
| SMT üretim süreci | ||
| işlem | Adım. | detaylar |
| Aşama 1 | Lehim pastası Baskı | Lehim pastasını PCB'ye yazdırmak için şablon yazıcıyı çalıştırın |
| Adım 2 | Montaj Parçası | Lehim pastası ile fırçalanmış PCB kartı, otomatik montaj için toplama ve yerleştirme makinesine gönderilecek ve toplama ve yerleştirme makinesi, bileşenleri otomatik olarak seçecek ve PCB'ye yerleştirecektir. |
| Aşama 3 | Yeniden Akış Lehimleme | Bileşenlerle monte edilecek PCB kartı, yeniden akış fırınına gönderilir, yeniden akış fırını, bileşenleri PCB üzerinde lehim pastası ile ısıtır ve kaynak yapar. |
| 4. Adım | Test yapmak | PCBA'nın yanlış hizalanmış veya kaymış olup olmadığını kontrol edin. |
|
Not: smt üretim hattında, ekran PCB kartının iki tarafa takılması gerekir: Bir taraf IC tarafı, diğer taraf LED çip tarafı. Kurulum işlemi sırasında önce IC tarafı, ardından LED çip tarafı takılmalıdır. Bu nedenle, ekranın PCB kartının iki kez monte edilmesi ve iki kez reflow lehimleme işlemine girmesi gerekir. |
||
SSS
(1) Makineyi kullanmak zor mu?
Makine çok akıllı ve kullanımı kolay, akıllı telefon gibi, yazılımı da firmamız tarafından yapılmıştır.Yaklaşık 3-5 gün çalıştırabilirsiniz.
(2) ulaşım nasıl?
Deniz, hava ve kara taşımacılığı ile.
(3) Makineyi özelleştirebilir miyiz?
Tabii ki, tüm makinelerimiz özelleştirilebilir.
(4) ödeme koşulları nedir?Peki ya ticaret terimi?
T/T, L/C tamam.% 30 peşin ödeme, sevkiyat öncesi bakiye.EXW Shenzhen'i seçebilirsiniz.
(5) bir bütün hat çözümü sağlayabilir misiniz?
Evet, yapabiliriz, SMT hattı ve bazı LED üretim hatları tedarik edebiliriz.
