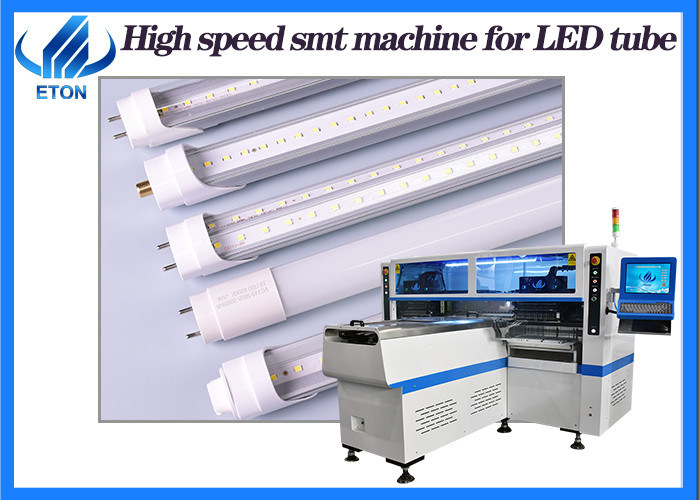

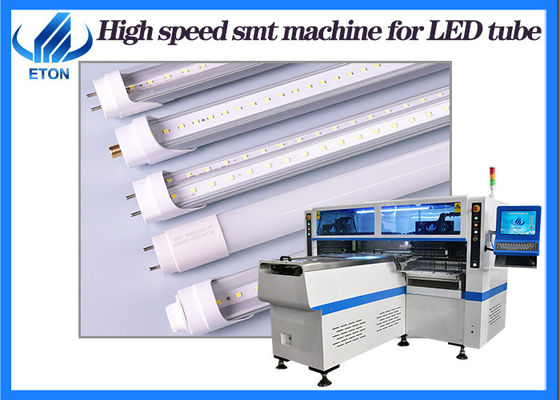

68 besleyici istasyonu yüksek hızlı otomatik led ışık üretim makinesi
LED 3014/3020/3528/5050 ve direnç, kondansatör, köprü redresörleri monte edilmiştir.
Herhangi bir oranda LED çipi ve direnci olan kartlar için kullanılabilir.
ana parametre
| Boyut |
| Uzunluk |
3100 mm |
| Genişlik |
2300 mm |
| Yükseklik |
1550 mm |
| Toplam ağırlık |
1700 kg |
| PCB |
| PCB Uzunluğu genişliği |
250 mm*Herhangi bir uzunluk |
| PCB Kalınlığı |
0,5-1,5 mm |
| PCB sıkıştırma |
Vakum adsorpsiyon, silindir ateli, ayarlanabilir iz genişliği |
| işletim sistemi |
| sistem |
Windows 7 |
| Görüntülemek |
Dokunmatik ekran |
| Giriş aygıtı |
Klavye fare |
| Yazılım |
bağımsız olarak Ar-Ge |
| Görüş sistemi |
| İletim hızı |
>500 mm/sn |
| Konveyör iletimi |
Maksimum uzunluk: 1000 mm |
| Tekrarlanan Montaj hassasiyeti |
±0.02 mm |
| bileşen alanı |
0,5 mm |
| Bileşen yüksekliği |
≤5 mm |
| İletim yönü |
Tek (sol → sağ veya sağ → sol) |
| Besleyici istasyonu sayısı |
68 ADET |
| Kafa numarası |
68 ADET |
| Çalışma ortamı |
23℃±3℃ |
| Güç tüketimi |
6KW |
| İletim modu |
Çevrimiçi sürücü |
| Konumlandırma yolu |
Optik |
| X, Y, Z Ekseni sürüş yolu |
Üst düzey manyetik lineer motor ve hizmet motoru |
| besleme yolu |
Çift motorlu elektrikli besleyici |
Özellikler
1.Manyetik lineer LED yüksek hızlı alma ve yerleştirme makinesi, Aynı anda 4 tip malzeme ile üretim
2. Herhangi bir oranda LED çipi ve rezistörlü kart için kullanılabilir.
3.Çift kollu dört modül, her montaj parçası için 17 nozul, parça A veya parça B ayrı ayrı veya senkronize olarak monte edilebilir.
4. Kalibrasyon otomatik olarak, yüksek hassasiyette, RGB için mevcuttur.
5. Özel patent teknolojisi: grup seçilecek ve grup monte edilecek.
6.5 kamera: Nozulun merkezini alarak nozul aralığını ayarlamak için 2 nozul ayarlanabilir kamera； Besleyici istasyonu merkez hattını alarak besleyiciyi ayarlamak için 2 besleyici ayarlanabilir kamera; MARK noktalarını tarayarak PCB kartını monte etmek için 1 MARK kamera.;
7.68 adet besleyici istasyonu ve 68 adet kafa kapasitesi 2500000CPH'ye ulaşır.
8. High-end manyetik lineer motor, servo motor ve step motor
Şirket Profili
1.SMT Sanayi Hattında zengin deneyim.ETON 10 yıldan fazla bir süredir kuruldu, Çin'de SMT makinesinin lider üreticisiyiz
2.Güçlü üretim kapasitesi, ETON, Jiangxi Eyaletinde 50000 metrekareden fazla Endüstri parkına sahiptir.
3. Güçlü teknoloji ekibine ulaşın ve geliştirin, sürekli makine yükseltmesini destekleyin, müşteriye güçlü teknik desteği destekleyin
4. Şirket beş seviyeli yönetim politikası: samimi iş, Ar-Ge'ye odaklanma, üretim niyetleri, saygılı hizmet, müşteri güveni.
5.Mühendis Kapıdan kapıya hizmet sağlayın, video çevrimiçi eğitimini, video eğitimini paylaşın, garanti sırasında ücretsiz olarak değiştirilen makine çekirdek parçasını destekleyin.
SSS:
1. Makinenin paketi ne olacak?
Makinenin iyi durumda olduğundan emin olmak için ahşap kutular ve vakumlu ambalaj kullanıyoruz
2. Teslimat süresi ne kadardır?
Mevduattan 30 gün sonra.
3.Makinelerinizin kalite belgeleri var mı?
CE, SIRA, CCC, ISO ile yüksek teknoloji ürünü bir kuruluşuz ve birçok teknoloji patentine sahibiz.Ayrıca LED ışık SMT üretim hattında 10 yıldan fazla deneyime sahibiz.
4. Şirketinizin avantajları nelerdir?
Çok sayıda patent, yazılımdan bağımsız araştırma ve geliştirme, profesyonel satıcı ve iyi satış sonrası servis ile on yıldan fazla deneyime sahibiz.
5. Başlıca türleri nelerdir?seç ve yerleştirşirketinizdeki makine?
ETON'un al ve yerleştir makinesinin iki türü vardır, çok fonksiyonlu al ve yerleştir makinesi ve yüksek hızlı al ve yerleştir makinesi.En yüksek hız 250000 CPH'ye ulaşacak ve aynı anda 4 farklı malzeme türü üretecektir.2022'de en yeni makine doğdu——ETON HONOR SERİSİ.Makinemiz, üretiminizin farklı ihtiyaçlarını karşılayabilir.
