Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | led alma ve yerleştirme makinesi | Maksimum PCB boyutu: | 500*300mm |
---|---|---|---|
PCB Sıkıştırma: | Silindir kenetleme, iz genişliği ayarlanabilir | kamera sayısı: | 4 adet |
kafa sayısı: | 20 ADET | Bileşen aralığı: | 0201-10mm paketler ve ic vb |

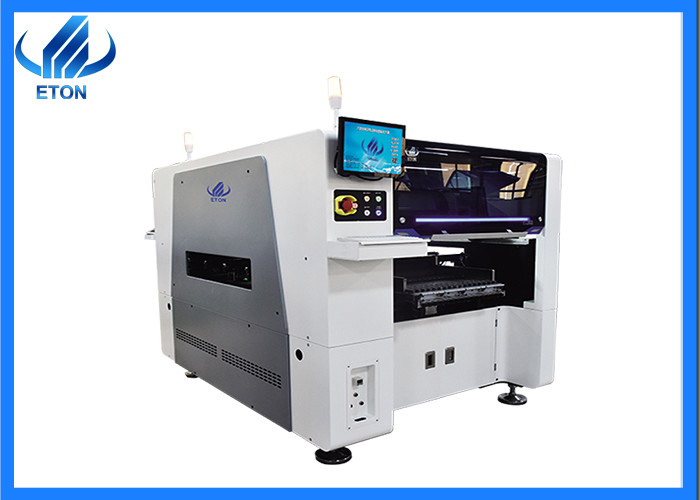

LED sokak lambası üretim makinesi 90000CPH yakala ve yerleştir makinesi
giriiş
Üretim hattında "montaj makinesi", "yüzeye montaj sistemi" (Sıva Üstü Montaj Sistemi) olarak da bilinir, yüzeye montaj bileşenlerini doğru bir şekilde monte etmek için yerleştirme kafasını hareket ettirerek tutkal dağıtıcı veya serigrafi makinesinden sonra yapılandırılır.PCB pedine yerleştirilmiş bir cihaz.Manuel ve otomatik olarak ikiye ayrılır.
Çalışma prensibi
Yerleştirme makinesi, endüstriyel otomasyonun başka bir ürünü olarak tanımlanabilecek baskı plakasına yerleştirme delikleri açmadan yüzeye monte bileşenleri doğrudan belirtilen konuma takıp lehimleyebilir.Yerleştirme makinesi esas olarak bir yerleştirme kafası ve bir statik mercekten oluşur.İlk olarak, yerleştirme kafası nozulu tutar ve ambalaj tipine, bileşen numarasına ve ithal edilen yerleştirme bileşenlerinin diğer parametrelerine göre PCB'nin ilgili pozisyonundaki bileşenleri emer;ikinci olarak, statik Mercek, görüntü işleme programına göre alıcı bileşenleri algılar, tanımlar ve hizalar;son olarak, yerleştirme kafası bileşenleri PCB kartındaki ilgili konumlara monte eder
İşletim prosedürleri
1. Yerleştirme öncesi hazırlık, örneğin: ürün süreç belgelerinin hazırlanması, ürün yerleştirme ayrıntılarının hazırlanması ve bileşen özelliklerini karşılayan besleyicilerin hazırlanması;
2. Yerleştirme makinesini önyükleyin: Makineyi ekipman güvenliği teknik çalıştırma prosedürlerine uygun olarak çalıştırın ve makinenin hava basıncının gereksinimleri karşılayıp karşılamadığını kontrol etmeye dikkat edin.İz genişliğini PCB kartının genişliğine göre ayarlayın;
3. Çevrimiçi programlama
4. Besleyiciyi takın
5. Referans işaretleri ve bileşenlerinin görsel görüntülerini yapın;
6. Deneme macunu
7. Seri üretim
8. Muayene
Parametre
Boyut (U*G*Y) | 2317*1376*1762mm |
Toplam ağırlık | 1700kg |
PCB Uzunluğu genişliği |
Max:(tek PCB)500*450mm;(çift PCB)500*300mm Min: 50*50mm |
PCB kalınlığı | 0,5-4,5 mm |
PCB sıkıştırma | Silindir kenetleme, iz genişliği ayarlanabilir |
Besleyici istasyonu sayısı | 32 ADET |
kafa sayısı | 20 ADET |
Montaj hızı | 90000 CPH |
Güç | AC 380V |
Çalışma ortamı | 6 KW |
Al ve yerleştir makinesinin özelliği
1. Yüksek hızlı yerleştirme makinesi,0201 bileşenlerini monte edebilir,
2. Bu, çift modüllü çok işlevli bir makinedir,toplam 20 kafa, her parça 10 kafa, aynı anda iki tip ürün üretebilir.
3. X ekseni manyetik astar motorudur, Y ekseni ve Z ekseni servo motordur, çok iyi performans ve yüksek doğruluktur.
4. Akıllıdır, farklı tipte LED ışık ve elektrik panosu üretebilir, örneğinampul, Panel, Aşağı-ışık, sokak lambası, elektrikli sürücü, diğer elektronik kartlar vb.
5. Yüksek hassasiyeti (doğruluğu), t uygulayıno LED çipleri, direnç, kondansatör, IC, şekilli bileşenlervb.
6. Yüksek-hız makinesi, optimum hız 90000CPH
Neden bizi seçmelisiniz?
Paket ve teslimat
SSS
1. PCB konveyör makinesi sağlıyor musunuz?
C: Evet, konveyör, toplama ve yerleştirme makinesi, yeniden akışlı fırın makinesi vb. gibi tüm SMT hattı makinesini tedarik ediyoruz.
2. Bu otomatik şablon yazıcı makinesi, aydınlatma sürücü panosunu yazdırmak için uygun mu?
C: Evet, bu otomatik şablon yazıcı makinesi çok yüksek hassasiyete sahiptir, maksimum pcb boyutu için uygundur 400 * 340 mm'dir, baskı doğruluğu 0.025 mm'ye ulaşır.
3. Bu makine garantisi nedir?Peki ya satış sonrası hizmet?
C: Garanti süresince bir yıl garanti veriyoruz, onarılması ve değiştirilmesi gereken parçalar ücretsiz olacak.Ve çevrimiçi makine kurulumunu ve eğitimini destekleyeceğiz, ayrıca makinenin uzaktan kumandasını destekleyeceğiz, makinenin kullanımı çok kolay olacak.
4. Led ekran yapmak istiyorum, makineniz bu ürünü üretmeye uygun mu?
C: Evet, led ekran üretimi için tüm SMT Hattını sağlayabiliriz, şablon yazıcı makinesi, toplama ve yerleştirme makinesi, yeniden akışlı fırın makinesi, konveyör makinesi vb.
5. Makine çalıştırma konusunda tecrübemiz yok, çalıştırması zor mu?
C: Makinemiz çok kolay!dostu insan-makine arayüzü, basit ve öğrenmesi kolay, operatör makineyi eğitimden sonraki birkaç gün içinde kontrol edebilir.
6. Ben Hindistanlıyım, Hint rupisi ile ödeme yapabilir miyim?
C: Üzgünüz, bu sipariş yalnızca USD veya CNY ile ödemeyi destekler.Ayrıca doğrudan Alibaba tarafından yapılan ödemeyi de destekliyoruz.
