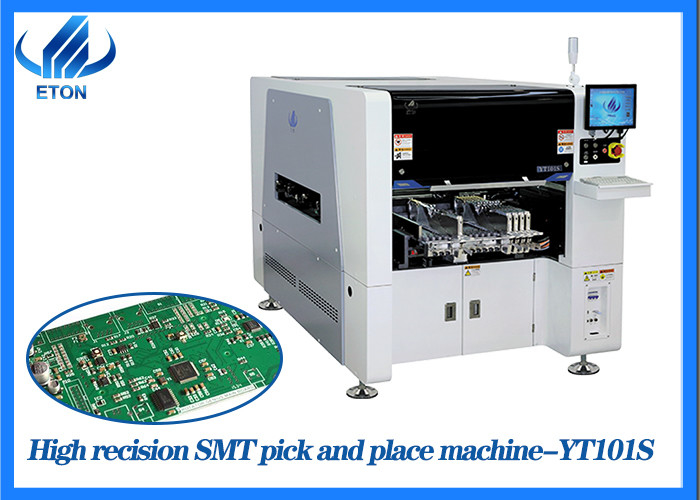

40000CPH 10 kafa LED ışık SMT alma ve yerleştirme makinesi
Fyemek
(1) makinenin öne çıkan özellikleri
Yüksek Hızlı Çoklu Modüler Kafa: Yüksek hızlı çoklu modüler kafayı benimseyin, ultra küçük çip 0201 ~ 40 * 40mm büyük Çip, daha geniş bileşen aralığı için geçerlidir.
Yepyeni Uçuş Görüş Kamerası: Tanıma performansını iyileştirin, boyut 40mm*40mm'ye kadar BGA veya CSP vb. için geçerlidir.
Vakum Algılama Cihazı: Ekipmanın kararlılığını ve ürünün güvenilirliğini artıran bağımsız algılama işlevine sahip her yerleştirme kafası.
Ultra yüksek hız Yeteneği: Üst düzey manyetik lineer motor, servo sistem ve çok işlevli modüler kafa benimseyin, kapasite geleneksel makineye kıyasla %25 arttı, optimum yerleştirme hızı 40000 CPH'ye ulaştı.
(2)Esnek üretim
Sabit Uçuş Görüş Tanıma Kamerası(Opsiyon): Boyutları 40*40mm'den küçük veya yüksekliği 20mm'den az olan bileşenler, yüksek hızlı ve yüksek hassasiyetli tanımlama için kullanılabilir, IC tepsi besleyici desteği(Opsiyon).
Akıllı Elektrikli Besleyici: Bileşenin besleme konumunu optik olarak düzelterek YT serisi çift kafalı akıllı elektrik bandı makara besleyicisini destekler, kararlı, doğru ve yüksek hızlı besleme sağlayabilir.
(3) Yüksek güvenilirlik
Yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası
Yüksek hızlı hassas kafa uçuş görüş kamerası, yerleşimin görüntüsünü yakalar
buna göre, yerleştirme hızını ve doğruluğunu geliştirin. Yerleştirme kafası bağımsız vakum algılamayı benimser, yerleştirme performansını iyileştirir.
Çevrimdışı programlama, geçiş döngüsü zamanından tasarruf edin.
Yazılım Al akıllı öğrenme fonksiyonu ve otomatik optimizasyon fonksiyonu.
Teknik parametre
| model |
YT101S |
| PCB boyutu |
MAKS boyut: 500*350mm
MIN boyutu: 50*50mm
|
| PCB kalınlığı |
0,5-4,5 mm |
| PCB sıkıştırma |
Silindir kenetleme, iz genişliği ayarlanabilir |
| Demiryolu |
Ray 1 sabit |
| sistem |
Windows 7 |
| yazılım |
bağımsız olarak Ar-Ge |
| Üretim yönetimi MES sistemi |
Özelleştirilmiş (seçenek) |
| Çevrimdışı programlama |
mevcut |
| Kamera numarası |
2 takım (dijital kamera) |
| Baş uçuş görüş tanıma bileşeni |
| Görüş hizalama + işaret düzeltme |
| Tekrarlama hassasiyeti |
±0.02mm |
| Montaj yüksekliği |
≦20 mm |
| Montaj hızı |
40000 CPH (optimum hız) |
| Bileşen aralığı |
Min 0201-40*40mm paketler ve IC vb. |
| Güç |
380AC 50HZ 4KW |
| Operasyon ortamı |
23℃±3℃ |
| İletim yönü |
Tek (sol-sağ, sağ-sol) |
| İletim modu |
Çevrimiçi sürücü |
| konum modu |
optik |
| Hava tüketimi |
0.4-0.6mpa()4-6kgf/cm2)150N/dak |
| Elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 takım |
| X,Y,Z Ekseni sürüş yolu |
Üst düzey manyetik lineer motor + servo motor |
| Besleme istasyonu sayısı |
İstasyon: 16 adet, bant makarası paketleri 32 adet |
| Kafa sayısı |
10 parça |
| besleme yolu |
Akıllı çift kafa besleyici |
tam otomatik üretim hattı
müşteriler
Ürünlerimiz 30'dan fazla ülke ve bölgeye ihraç edilmektedir.
Güney Kore, Türkiye, Mısır, Hindistan, Rusya, Amerika, Brezilya, Tunus, Polonya, Litvanya, Güney Afrika, İran, Vietnam, Pakistan, Suudi Arabistan, Özbekistan, Nijerya, Almanya vb.
SSS:
1. Al ve yerleştir makinesinin monte edebileceği ana bileşenler nelerdir?
LED çipi, dirençler, kapasitörler, IC, şekilli bileşen vb. dahil olmak üzere her türlü bileşen için mevcuttur.
2. Komple üretim hattı makinesi sağlıyor musunuz?
Evet elbette.Lehim pastası yazıcı makinesi, konveyör, alma ve yerleştirme makinesi yeniden akış fırını dahil olmak üzere tüm üretim hattı makinesini sağlıyoruz.
3.İşletim yazılımına ne dersiniz?
Yazılımımız bağımsız olarak kendimiz Ar-Ge'dir.
4.Kişisel kişiselleştirme sağlıyor musunuz?
Evet elbette.ekipmanı sizin için özelleştirmesi için satış uzmanıyla iletişime geçin.
5. Makineyi nasıl çalıştıracağımı bilmiyorsam ne yapmalıyım?
Bunun için endişelenme.Ayrıntılı operasyon talimatlarını sağlayacağız ve alanın bir kısmı denizaşırı mühendisin operasyonu kapıdan kapıya öğretmesini sağlayacak.
