Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Boyut (U*G*Y): | 3100*2300*1550mm | Toplam ağırlık: | 1700kg |
---|---|---|---|
PCB uzunluk genişliği: | 250mm*herhangi bir uzunluk | PCB Kalınlığı: | 0,5-1,5 mm |
PCB Sıkıştırma: | Vakum adsorpsiyon, silindir ateli, ayarlanabilir iz genişliği | Besleyici istasyonu sayısı: | 68 ADET |
kafa sayısı: | 68 ADET | Montaj hızı: | 250000 CPH |
Vurgulamak: | Otomatik Led Şerit Işık Yapma Makinesi,50m Led Şerit Işık Yapma Makinesi,250000CPH SMT montaj makinesi |

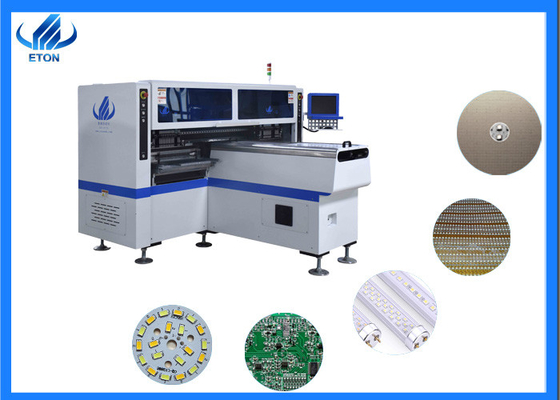

50M 100M led şerit ışık montaj hattı otomatik led şerit ışık yapma makinesi
Makine özellikleri
1.ile Üretilen Ürün Özellikleri2~4 çeşit malzeme üretimiaynı zamanda yüksek kapasiteli,5M, 50M veya herhangi bir uzunluktaki Esnek şerit ve Rulodan ruloya için mevcuttur.
PCB | |
PCB Uzunluğu Genişliği | 250mm * herhangi bir uzunluk |
PCB Kalınlığı | 0,5-1,5 mm |
PCB Sıkıştırma | Ayarlanabilir basınç pnömatik |
Montaj Modu | Alınacak grup ve monte edilecek grup |
Görüş sistemi | |
Kamera Sayısı | 5 ADET (Dijital kamera) |
Görüş hizalama, MARK düzeltme | |
Montaj Hassasiyeti | ±0.02mm |
Montaj yüksekliği | ≦5mm |
Montaj Hızı | 250000 CPH |
Bileşenler | LED 3014/ 3020/ 3528/ 5050 ve kapasitörler, dirençler, köprü doğrultucular vb. |
Bileşenler Hız | 0,5 mm |
Besleyici İstasyon Sayısı | 68 ADET |
Nozul sayısı | 68 ADET |
Güç | 380AC 50 Hz |
Güç tüketimi | 6kw |
Çalışma ortamı | 23℃±3℃ |
Konveyör iletimi | Maksimum Uzunluk :1000 mm |
İletim hızı | >500mm/sn |
Elektrik kontrolü | ETON tarafından bağımsız araştırma ve geliştirme |
Hareket kontrol kartı modülü 1 takım | ETON tarafından bağımsız araştırma ve geliştirme |
X,Y,Z Ekseni Tahrik yolu | Üst düzey manyetik lineer motor + servo motor |
besleme yolu | Çift motorlu elektrikli besleyici |
Makine uygulaması

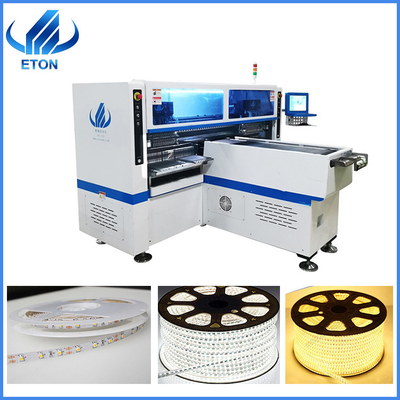

HT-T9 SMT şerit ışık yapma makinesi, esas olarak SMT şerit ışık üretim hattında kullanılır.Led çipi almak ve ardından PCB'ye monte etmek için.Gerçek üretim hattında led aydınlatmalarda, profesyonel 5 metre, 15 metre, 25 metre, 50 metre kullanılmaktadır.
Makine hatları
Jiangxi'deki ETON Endüstri Parkı
1: 50000 metrekarelik sanayi parkı, marka etkisini ve mevcut şirket Gücünü sağlar.
2: Gelişmiş bir işleme ve üretim merkezi, sıkı kalite kontrol ve üretimi standartlaştırma ile donatılmış kendi üretim merkezi, üretim süreçlerini düzene sokmak, makinelerimizin yüksek kalite standardına ve güçlü tedarik kapasitesine sahip olmasını sağlar.
3: 10 yıldan fazla LED aydınlatma alanı deneyimleri paylaşımı, her müşteriye en uygun SMT programını sağlar.
Hizmetler
1. Ücretsiz teknik destek: 7*24 saat çevrimiçi teknik servis.
2.Ücretsiz kurulum ve eğitim: Yurtdışında ofisler kurduk.Mühendislerin ücretsiz kurulum ve eğitim için doğrudan fabrikaya gitmelerini sağlayabiliriz.
3.Ücretsiz yükseltme yazılımı: makine yazılımı firmamız tarafından geliştirilmiştir, bu nedenle makineyi satın alan müşteri için ömür boyu ücretsiz yükseltme yazılımı sağlıyoruz.
4. SMT üretim hattı çözümünü sizinle birlikte sağlayabiliriz.
