Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Boyut (U * G * Y): | 3454*3035*1777MM | Ağırlık: | 3100kg |
|---|---|---|---|
| PCB uzunluk genişliği: | 250 mm* herhangi bir uzunluk | Optimum montaj hızı: | 500000CPH |
| kafalar: | 136 adet | Besleme İstasyonları: | 136 adet |
| Vurgulamak: | 136 Kafa SMT Chip Mounter,Esnek Şerit SMT Chip Mounter,Çift Raylı LED Şerit yapma makinesi |
||

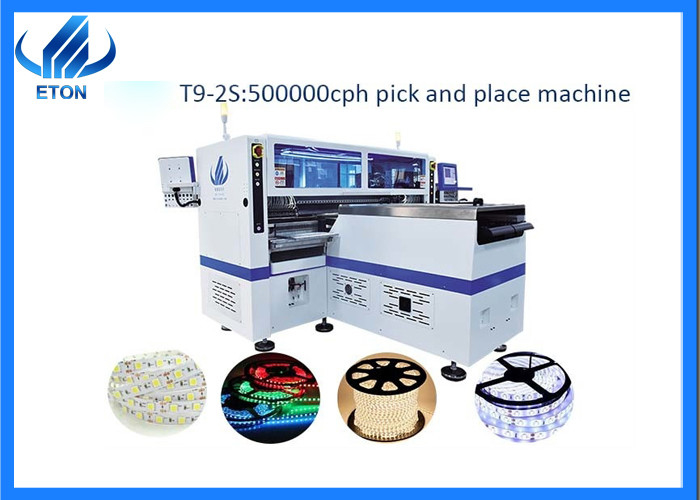

Çift raylı LED Esnek Şerit Montaj Cihazı 136 Kafa 500000CPH SMT Çip Montaj Cihazı
T9-2S makinesi, ETON'un yeni piyasaya sürülen YT serisi ürünlerinden biridir.
Makine Özellikleri :
1. Yüksek hız ve akıllı, ultra performans
(1) Bileşen toplama konumu, PCB ped aralığına göre ayarlanabilir, min 6,5 mm, led 3014/3528/3020/5050 direnç, köprü doğrultucu vb. için geçerlidir. Geniş bileşen aralığı
(2) Tanıma kamerası, PCB'nin bileşen sızdırma konumunu kaydeder ve eksik bileşeni buna göre doldurun
(3) Yerleştirme kafası, iki kez toplama ve bir kez yerleştirme yöntemini benimser.Gelişmiş yerleştirme yolu ile yerleştirme süresi büyük ölçüde en aza indirilir, mükemmel optimum kapasite 500000CPH'ye ulaşır.
2. esnek üretim
(1) taşıma platformunu çeşitli rulodan ruloya şeride göre ayarlayın, aralık 250 ± 10 mm, maksimum uzunluk aralığı döngü başına 1M'dir.
(2) besleme istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek için grup yerleştirmeyi sağlamak için esnek bir şekilde ayarlanabilir.
(3) besleme istasyonu aralığı yerleştirme kafasının iki katıdır, aynı anda dört çeşit malzeme üretebilir;
(4) yüksek hızlı makine serisini destekleyen akıllı elektrikli besleyici.
3. yüksek performans
(1) uçuş tanıma kamerası, bileşenlerin varlığını veya yokluğunu algılamak için duraklama yok, bileşen adsorpsiyon durumu, yerleştirme hatalarını önler
(2) Tanımlama verileri, düzeltme ve eksik bileşeni otomatik olarak doldurma ile otomatik üretim
(3) Sıkıştırma çubuğu, montaj kafası tarafından alınan malzemeleri düzeltmek için hava silindiri tarafından tahrik edilir.
(4) Eksik bileşeni otomatik olarak doldurma işleviyle, endüstri 4.0 insansız atölyesini gerçekleştirin.
Teknik parametre:
| modeli | T9-2S |
| Boyut (U * G * Y) | 3454*3035*1777mm |
| Ağırlık | 3100kg |
| PCB uzunluk genişliği | 250mm(±10)*herhangi bir uzunluk |
| PCB kalınlığı | 0,5~0,5 mm |
| Montaj yolu | Toplama için grup ve monte etmek için grup |
| Montaj modu | Çift ray + dört grup yerleştirme başlığı |
| Montaj yüksekliği | ≤5mm |
| kamera sayısı | 10 PARÇA |
| Vizyon hizalama, İşaret düzeltme | |
| Bileşenler | LED 3014/3020/3528/5050/ve direnç, kondansatör, köprü redresörleri vb. |
| Güç tüketimi | 9.6KW |
| Optimum Montaj hızı | 500000CPH |
| Besleyici istasyonu sayısı | Çift taraflı: 136 ADET (tek taraflı: 68 adet) |
| Kafa numarası | Çift taraflı: 136 ADET (tek taraflı: 68 adet) |
| X,Y Ekseni sürücü yolu | Üst düzey manyetik lineer motor + Servo motor |
| besleme yolu | Çift motorlu akıllı elektrikli besleyici |
Makine ana parçası:
Başvuru:T9-2S, 5/10/50/100/150/200 m ve her uzunlukta esnek ışık şeritlerini, rulodan ruloya şeritleri monte edebilir
Şirket Profili:
ETON, yerleştirme makinesi endüstrisinde 14 yıllık bir geçmişe sahiptir.ETON, Çin'deki 1 numaralı yerleştirme makinesi markasıdır, yurtiçinde ve yurtdışında yüksek bir itibara sahiptir, geniş bir etkiye sahiptir ve Çin'in yerleştirme makinesi endüstrisinde liderdir.Yerli ve yabancı müşteriler tarafından iyi karşılandı.Birçok müşteri markamıza güveniyor ve şirketimizin tekrar müşterisi oluyor.
Müşterilerimiz:
SSS:
1. Bize ne teklif edebilirsiniz?
A: bir yıl içinde ücretsiz garanti.
2. Bizim için eksiksiz bir üretim hattı makinesi sağlayabilir misiniz?
A: evet, firmamız sizin için sağlayabilir.
3. Neden sizi şirket seçiyoruz?
A:ETON, dünyanın ilk teknolojik buluş patentlerini bağımsız olarak geliştirdi ve tescilli
9 buluş patenti, 12 yazılım telif hakkı ve 112 pratik patent dahil olmak üzere teknolojiler.
4. Atölyeyi ziyaret edebilir miyiz?
C: Atölyeyi ziyaret etmek istiyorsanız ve gelmeniz uygun değilse, video aracılığıyla ziyaret etmenize izin verebiliriz.
5. Teslim tarihiniz nedir?
A: teslim tarihi, tam ödeme üzerine yaklaşık 20 tarihtir.
