İsim: | Otomatik Stencil yazıcı makinesi | Kontrol metodu: | bilgisayar kontrolü |
---|---|---|---|
Silecek açısı: | 55 ° | Silecek basıncı: | 0-10kg/c㎡ |
Vurgulamak: | Tam Otomatik şablon yazıcı makinesi,Kolay Kullanım şablon yazıcı makinesi |

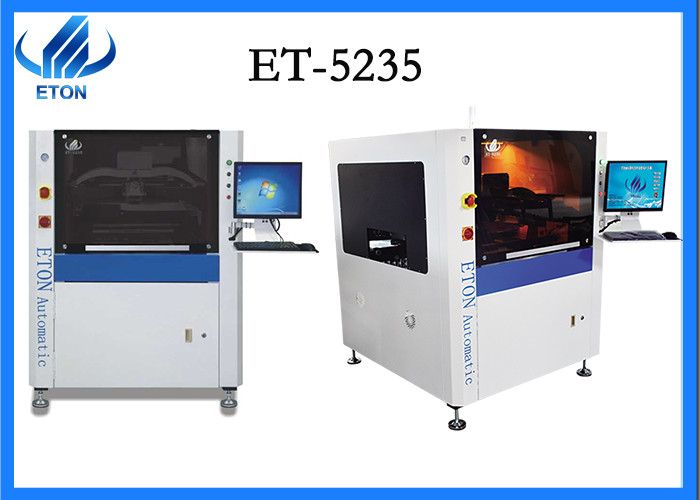

Kolay kullanımlı tam otomatik görüntülü şablon yazıcı makinesi ET-5235
İşlev
Lehim pastası yazıcısının işlevi, elektronik bileşenler ve PCB kartı arasındaki bağlantıya hazırlanmak için lehim pastasını PCB'nin pedlerine yazdırmaktır.
Bu baskı sürecinde, daha iyi kalite elde etmek için lehim pastası yazıcısı anahtardır.
lehim pastası
Lehim pastası, SMT ile ortaya çıkan yeni bir lehim malzemesi türüdür.Viskozite bunun önemli bir özelliğidir.Lehim pastasının kullanımı ve işlenmesi için de belirli gereksinimler vardır:
1. Soğutulmuş olmalıdır
2. Kullanmadan önce oda sıcaklığına ısıtılması gerekir.
Daha iyi ürün kalitesi elde etmek için lehim pastası seçimi de çok önemlidir.
Özellik
PCB taşıma ve sıkıştırma sistemi |
Sıkışmayı önlemek için özel içten dişli konveyör bant Programlanabilir taşıma hızı kontrolü Esnek yan klipsleri ve parçalı desteği benimseyin. |
Şablon konumlandırma sistemi |
Kemer köprü askı tipi doğrudan bağlantı sıyırıcı Büyük ve küçük şablonlar evrenseldir ve mükemmel geniş uygulanabilirliğe sahiptir |
sıyırıcı sistem |
Gömülü ölçek, asla düşmez Farklı PCB kartlarına uygun çeşitli kalıptan çıkarma yöntemleri Geliştirilmiş operasyonel stabilite ve daha uzun hizmet ömrü için raylı tip sıyırıcı sistemi |
İşletim arayüzü |
Öğrenmesi kolay operasyon arayüzü İyi insan-makine diyalog işlevi Program dosyalarının öğretici navigasyonu var mı? Çalışma günlüğü, arıza kaydı analizi ve teşhisi vb. Fonksiyonlara sahiptir. |
Görüntü ve optik sistem | X, Y ekseni, her iki uçta da servo motorlar tarafından tahrik edilen yüksek hassasiyetli vidayı benimser |
Parametre
Ekran Çerçeveleri |
Maksimum boyut: 737mm
|
Minimum boyut: 470mm | |
Kalınlık: 25-40mm | |
PCB boyutu | Maks: 520*350mm Min: 50*50mm |
PCB çarpıklığı | <1°(Maks PCB diyagonal) |
PCB konumu | Destek sistemi: Manüel olarak ayarlanan manyetik pim/yukarı-aşağı tabla |
Sıkıştırma sistemi: Benzersiz üstten düzleştirilmiş, yandan sıkma | |
Devir süresi | ≤9s |
SMT hattı
SMT kablolamada otomatik baskı makinesi tüm süreçlerin ilk adımıdır.Bir SMT üretim hattında genel süreç şu şekildedir:
Yazdırma --- SMD --- Reflow Lehimleme.
