Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | alma ve yerleştirme makinesi | Garanti: | 1 yıl |
|---|---|---|---|
| Uzunluk: | 2788MM | Genişlik: | 1686 mm |
| Yükseklik: | 1375 mm | Toplam ağırlık: | 1700kg |

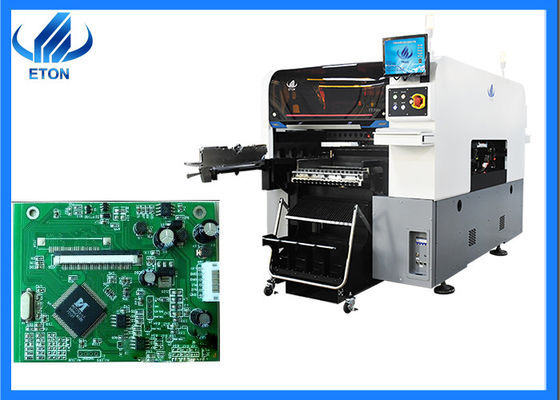

Çok işlevli 80000CPH 20 kafalı 32 yerleştirme arabası ile PCB sürücü panosu SMT yakala ve yerleştir makinesi
Ürün Açıklaması
| Yüksek Hızlı Çoklu Modüler Kafa: Yüksek hızlı çoklu modüler kafayı benimseyin, ultra küçük çip 0201 〜40 * 40mm büyük Chip.wider bileşen aralığı için geçerlidir. Her modül 10 iğ, hem yüksek hızlı hem de hafif kompakt tasarımlı akıllı. |
| Yepyeni Uçuş Görüş Kamerası: Tanıma performansını artırın. 40 mm * 40 mm'ye kadar boyut, BGA veya CSP vb. için geçerlidir. |
| Vakum Algılama Cihazı: Ekipmanın stabilitesini artıran bağımsız algılama işlevine sahip her yerleştirme kafası. |
| Ultra yüksek hızlı Yetenek: High-end manyetik lineer motor.servo sistemi ve çok işlevli modüler kafa benimseyin, kapasite geleneksel makineye kıyasla %25 arttı, optimum yerleştirme hızı 80000 CPH'ye ulaştı. |
Özellik
| Yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası. |
| Yüksek doğruluklu İşaret tanıma kamerasını sabit uçuş görüş kamerası ile birleştirin, yerleştirme doğruluğunu sağlayın. |
| Yerleştirme kafası, bağımsız vakum algılamayı benimser, yerleştirme performansını iyileştirir. |
| Çevrimdışı programlama.değişim döngüsünün zamanından tasarruf edin. |
| Yazılım Al akıllı öğrenme fonksiyonu ve otomatik optimizasyon fonksiyonu. |
Besleme sistemi
| Yerleştirme Arabası: Çift taraflı yerleştirme arabası yuvası 32 ADET, bant makarası paketleri: 64 ADET (tek taraflı yerleştirme arabası yuvası 16 ADET, bant makarası paketleri: 32 ADET), yerleştirme arabası ve IC tepsi besleyici arasında serbestçe geçiş (IC tepsi besleyici: Seçenek) |
| Akıllı Çift kafalı Bant besleyici: Bileşenin besleme konumunu optik olarak düzelterek YT serisi çift kafalı akıllı elektrikli bant makarası besleyiciyi destekler, kararlı, doğru ve yüksek hızlı besleme elde edebilir. |
| IC Tepsi Besleyici: Çok katmanlı tepsi besleyiciyi desteklerflC tepsi besleyici) yükleme arabası ve IC tepsi besleyici arasında serbestçe geçiş. |
Parametre
| PCB boyutu |
Maksimum boyut: 450*540mm (tek PCB) 500*300mm(Çift PCB) Minimum boyut: 50*50mm |
| PCB kalınlığı | 0,5-4,5 mm |
| Demiryolu | 2 Ray, 2 portal(Ray 1,4 sabit raydır) |
| kamera sayısı | 4 takım |
| Montaj yüksekliği | ≤20mm |
| Montaj hızı | 80000CPH |
| X,Y,Z Ekseni sürüş yolu | Üst düzey manyetik lineer motor + Servo motor |
SMT tanıtımı
SMT, günümüzde elektronik montaj endüstrisinde en popüler teknoloji ve süreç olan sıva üstü teknolojinin kısaltmasıdır.SMT çipi, PCB temelinde işlenen bir dizi teknolojik işlemin kısaltmasını ifade eder.PCB (baskılı devre kartı), baskılı devre kartı anlamına gelir.
SMT avantajı
| Elektronik ürünlerin yüksek montaj yoğunluğu, küçük boyutu ve hafifliği. |
| Yüksek güvenilirlik ve güçlü deprem direnci.Lehim ekleminin kusur oranı düşüktür. |
| İyi yüksek frekans özellikleri.Elektromanyetik ve RF parazitini azaltın. |
| Otomasyonu gerçekleştirmek ve üretim verimliliğini artırmak kolaydır.Maliyeti %30 - %50 oranında azaltın.Malzemeden, enerjiden, ekipmandan, insan gücünden, zamandan vb. tasarruf edin. |
SSS
S: YT202S'nin uygulama kapsamı nedir?
A: YT202S yaygın olarak kullanılmaktadır.Monte edilebilecek minimum bileşen 0201, tanımlanabilecek maksimum bileşen boyutu 40*40mm'dir.Bitmiş ürün, ev aletleri kontrol panosunun PCB sürücüsüne ve TV ekranının PCB sürücü panosuna sahiptir.BGA, CSP vb. gibi karmaşık bileşenleri monte edebilir ve ayrıca LED ışıkları ve ekranlar gibi çeşitli LED ürünlerine uygulanabilir.
