Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Uzunluk: | 3150MM | Genişlik: | 2250 mm |
---|---|---|---|
Yükseklik: | 1650mm | toplam ağırlık: | 2500kg |
PCB Boyutu: | max:1200*300mm min:100*100mm | Montaj modu: | Grup toplama ve ayrı yerleştirme/Ayrı toplama ve ayrı yerleştirme |
Besleyici istasyonu sayısı: | 48 ADET çift modül | kafa numarası: | 24 ADET çift modül |

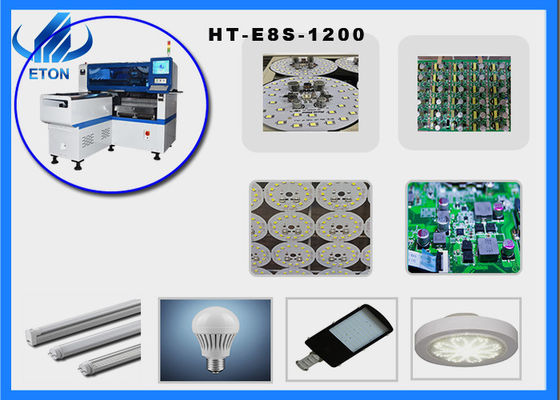

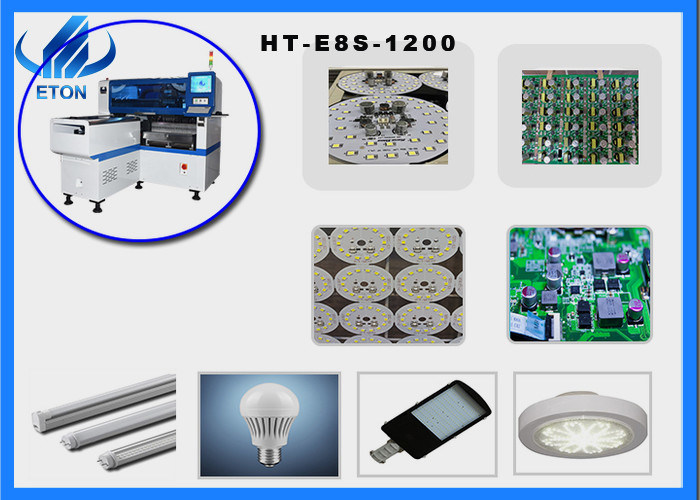

Her türlü led aydınlatma yapan pick and place makinesi
makinenin tanıtımı
1.Çift modlu maglev çok işlevli yüksek hızlı çip montajcısı
Dual mod grubu, dual sistem çok fonksiyonlu chip mounter, aynı anda iki farklı ürün üretebilir.Dual mod grubunda 48 Feida, her modülde 24 Feeder, dual mod grubunda 24 emiş nozulu ve her modülde 12 emiş nozulu bulunmaktadır.
2.Baskılı devre kartı
Maksimum: 1200*300mm
Asgari: 100*100mm
3.Montaj
Lamba boncukları, lensler, kapasitörler, dirençler, IC ve çeşitli özel şekilli bileşenlerle donatılmıştır 0402 bileşenlerinin minimum montajı ve maksimum 15 mm'lik montajı, LED ampul, DOB ampul, panel lambası, downlight gibi çeşitli LED lambaların montajı için uygundur, sokak lambası, lamba tüpü, yumuşak lamba kemeri, ekran, devre kartı vb.
4.Kamera
Dört kamera seti, uçuş tanıma görsel hizalama, işaret düzeltme, ithal kamera Hikvision, gelişmiş tanıma doğruluğu
Parametre
Boyut | |
Uzunluk | 3150mm |
Genişlik | 2250 mm |
Yükseklik | 1650mm |
Toplam ağırlık | 2500kg |
PCB | |
PCB Uzunluğu Genişliği | Max:1200*300mm Min:100*100mm |
PCB Kalınlığı | 0,5-5 mm |
PCB Sıkıştırma | Ayarlanabilir basınç pnömatik |
Montaj Modu | Grup toplama ve ayrı yerleştirmeAyrı toplama ve ayrı yerleştirme |
işletim sistemi | |
sistem | Windows 7 |
Yazılım | bağımsız olarak Ar-Ge |
Görüntülemek | Dokunmatik ekran |
Giriş aygıtı | Klavye fare |
Görüş sistemi | |
Kamera Sayısı | 4 set ithal kamera |
Uçuş tanımlaması için vizyon, MARK düzeltme | |
Montaj Hassasiyeti | ±0.04mm |
Montaj yüksekliği | <15mm (Otomatik Değiştirme) |
Montaj Hızı | 90000 CPH |
Bileşenler | LED, kapasitörler, dirençler, IC, şekilli bileşenler vb. |
Bileşenler Alanı | 0,2 mm |
Besleyici İstasyon Sayısı | 48 ADET |
Nozul sayısı | 24 ADET |
besleme yolu | Çift motorlu elektrikli besleyici |
SMT ÜRETİM HATTI
1. Şablon Yazıcı makinesi: lehim pastasını PCB'nin lehim pedine yazdırmak için çelik ekran kullanın
2. Konveyör: iletim ve tampon rolünü oynar
3. Alma ve Yerleştirme Makinesi: bileşenleri PCB kartının belirlenen konumuna monte edin
4. Yeniden Akış Fırını: PCB kartını yeniden akış lehimleme fırınından geçirin ve bileşenlerin ve PCB kartının daha iyi yapışmasını sağlamak için lehim pastasını eritin
SSS
Q1: ETON'dan makine satın alırsam ne tür bir hizmet alabilirim?
C: Size kurulum ve eğitim vereceğiz.Sizin için ücretsizdir.Ve sizinle mühendis göndereceğiz.
S2: Makinelerin garantisi ne durumda?
C: Bakım: 1 yıl tüm makine, onarılması veya değiştirilmesi gereken herhangi bir parça ücretsiz olacaktır.A'dan Z'ye makinelerin sorumluluğunu alacağız.
S3: Kendi makinenizi geliştirdiniz mi?
A: 9 buluş patenti, 12 yazılım telif hakkı ve 112 pratik patent dahil olmak üzere dünyanın ilk teknolojik buluş patentlerini ve tescilli teknolojilerini bağımsız olarak geliştirdi.
