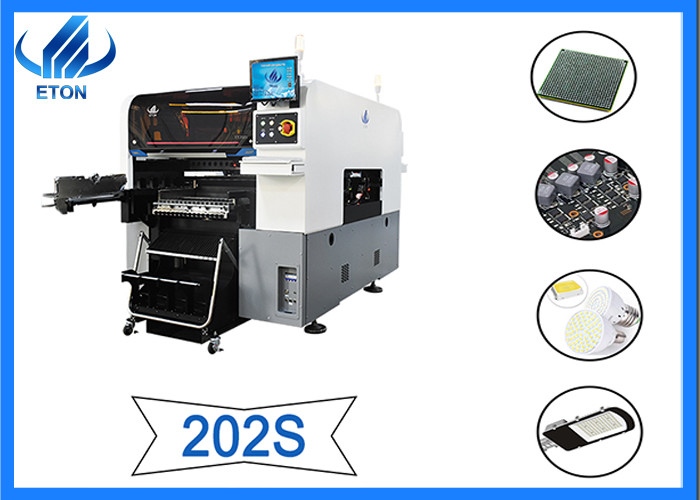

20 kafa 80000CPH yüksek hassasiyetli LED aydınlatma ampulleri SMT alma ve yerleştirme makinesi
Parametre
| model |
YT202S |
| PCB boyutu |
MAX boyutu: 500*450mm (tek PCB)
500*300MM (çift PCB)
MIN boyutu: 50*50mm
|
| PCB kalınlığı |
0,5-4,5 mm |
| PCB sıkıştırma |
Silindir kenetleme, iz genişliği ayarlanabilir |
| Demiryolu |
2 ray, 2 portal (ray 1,4 sabit raydır) |
| sistem |
Windows 7 |
| yazılım |
bağımsız olarak Ar-Ge |
| Üretim yönetimi MES sistemi |
Özelleştirilmiş (seçenek) |
| Çevrimdışı programlama |
mevcut |
| Kamera numarası |
4 set (dijital kamera) |
| Alt görüş kamerası tanıma |
| Görüş hizalama + işaret düzeltme |
| Tekrarlama hassasiyeti |
±0.02mm |
| Montaj yüksekliği |
≦20 mm |
| Montaj hızı |
80000 CPH(optimum hız) |
| Bileşen aralığı |
Min 0201-4040mm bant makara paketleri ve IC tepsi besleyici vb. |
| güç |
380 AC 50Hz 6KW |
| Operasyon ortamı |
23℃±3℃ |
| İletim yönü |
Standart: tek yön |
| İletim modu |
Çevrimiçi sürücü |
| konum modu |
optik |
| Hava tüketimi |
0.4-0.6mpa()4-6kgf/cm2)150N/dak |
| Elektrik kontrolü |
ETON tarafından bağımsız araştırma ve geliştirme |
| Hareket kontrol kartı modülü 1 takım |
ETON tarafından bağımsız araştırma ve geliştirme |
| X,Y,Z Ekseni sürüş yolu |
Üst düzey manyetik lineer motor + servo motor |
| Besleme istasyonu sayısı |
Çift taraflı yerleştirme arabası yuvası 32 ADET, bant makara paketleri: 64 ADET (tek taraflı yerleştirme arabası yuvası 16 ADET, bant makarası paketi: 32 ADET), yerleştirme arabası ve IC tepsi besleyici arasında serbestçe geçiş |
| Kafa sayısı |
Çift taraf: 20 ADET (tek taraf: 10 ADET) |
| besleme yolu |
Akıllı çift kafa besleyici |
1. Makinenin öne çıkan özellikleri
(1)yüksek hızlı çok modüler kafa: ultra küçük çip 0201-40*40mm büyük çip için geçerlidir,
(2)40 * 40 mm'ye kadar tanıma performansını iyileştirin, BGA 0R CSP vb.
(3)her modül 10 iğ, hem yüksek hızlı hem de hafif kompakt tasarımlı akıllı.
(4)ekipmanın kararlılığını ve ürünün güvenilirliğini artıran bağımsız algılama işlevine sahip her yerleştirme kafası.
(5)Kapasite geleneksel makineye kıyasla %25 arttı, optimum yerleştirme hızı 80000 CPH'ye ulaştı.
2. esnek üretim
(1)boyutu 40*40 mm'den küçük veya yüksekliği 20 mm'den az olan bileşenler, yüksek hız ve yüksek hassasiyette tanımlama için kullanılabilir
(2)yüksek hassasiyetli işaret tanıma sistemi, 3 renkli aydınlatma tanımayı benimser, herhangi bir şekil işaretine ve merceğe, daha geniş uygulama yelpazesine uygulanır.
(3)yerleştirme arabası, akıllı çift kafalı bant besleyici, IC tepsi besleyici
3.yüksek güvenilirlik
(1) yepyeni kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası
(2) yüksek doğruluğu birleştirin, tanıma kamerasını sabit uçuş görüş kamerası ile işaretleyin, yerleştirme doğruluğunu sağlayın
(3) yerleştirme kafası, bağımsız vakum algılamayı benimser, yerleştirme performansını artırır
(4) çevrimdışı programlama, geçiş döngüsü zamanından tasarruf edin
(5) yazılım AI akıllı öğrenme işlevi ve otomatik optimizasyon işlevi
4. iletim sistemi yapısı
(1) iki portal, 10 iğ * 2 gantry, toplam 20 iğ
(2) esnek PCB işleme yetenekleri, çift ray, her iki portal da aynı büyük PCB'yi aynı anda monte edebilir ve esnek üretim gerçekleştirebilir
(3) modüler yerleştirme kafaları ve çeşitli üretim modları aracılığıyla esnek kablolama.
Şirket avantajları
ETON, 2011 yılında yüksek hızlı alma ve yerleştirme makinesinde 10 yılı aşkın deneyimle kurulmuştur.Güçlü tasarım, Ar-Ge üretimi, satış ve hizmet kapasitesine sahip Çin'deki en büyük yüksek teknoloji üreticisiyiz. “Yüksek verimlilik” “Yüksek kalite” ve “Yüksek Kararlılık”, ETON'un temel teknolojisidir.
Güçlü üretim kapasitesi, ETON'un Jiangxi Eyaletinde 50000 metrekareden fazla Endüstri parkı, makine kapasitesi ayda 50 üniteden fazla
9 buluş patentimiz, 112 pratik patentimiz, 12 yazılım telif hakkımız da dahil olmak üzere 133 buluş patenti ve mülkiyet teknolojisi patenti.
ETON, makinelerin kalitesini sağlamak için Ar-Ge merkezi, smt yüksek hızlı yerleştirme makine bölümü, hassas lehim pastası baskı ekipmanları bölümü, yüksek hızlı hassas dağıtım ekipmanları bölümü, smt çevre otomasyon ekipmanları bölümü ve kalite kontrol merkezi kurmuştur.
Sergi
ETON yurtiçinde ve yurtdışında çeşitli sergilere aktif olarak katılmakta ve ürünlerimizi müşterilerimizin önüne çıkarmaktadır.
Hizmet
Bakım süresi : 1 YIL
Müşterileri düzenli olarak ziyaret edin ve bilgi toplayın
Teknoloji ve ekipman hakkında en son bilgileri sağlayın
Denizaşırı mühendisler ekipman operasyonunu öğretiyor
SSS
- Komple üretim hattı makinesi sağlıyor musunuz?
Evet elbette.Lehim pastası yazıcı makinesi, konveyör, alma ve yerleştirme makinesi yeniden akış fırını dahil olmak üzere tüm üretim hattı makinesini sağlıyoruz.
- Alma ve yerleştirme makinesiyle ilgili ana cihaz nedir?
Birçok farklı makinemiz var ve farklı cihazlar için farklı makineler geçerli.Ana ürünler arasında ampul, tüp, esnek şerit, panel ışık, aşağı ışık, sokak lambası, tavan lambası, duvar yıkama lambası vb.
- Makinenin işletim yazılımı diline ne dersiniz?
Yazılımlarımız 2 dilde (İngilizce ve Çince) bağımsız Ar-Ge'dir.
- Ödeme koşulları nedir?
T/T tamam.FOB Shenzhen'i seçebilirsiniz.
- Ana müşterileriniz kimler?
Üretimimiz, Güney Kore, Hindistan, Mısır, Türkiye, Rusya vb. dahil olmak üzere 20'den fazla ülke ve bölgeye ihracat yapmıştır.
