Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Uzunluk: | 2788MM | Genişlik: | 1686 mm |
|---|---|---|---|
| Yükseklik: | 1375 mm | Toplam ağırlık: | 1700kg |
| PCB Kalınlığı: | 0,5-4,5 mm | sistem: | Windows 7 |
| NO.of besleyici istasyonu: | 32 ADET | kafa sayısı: | 20 adet |
| Vurgulamak: | 80k CPH SMT Montaj Makinesi,Mark kamera SMT Montaj Makinesi,Windows7 SMT Montaj Makinesi |
||

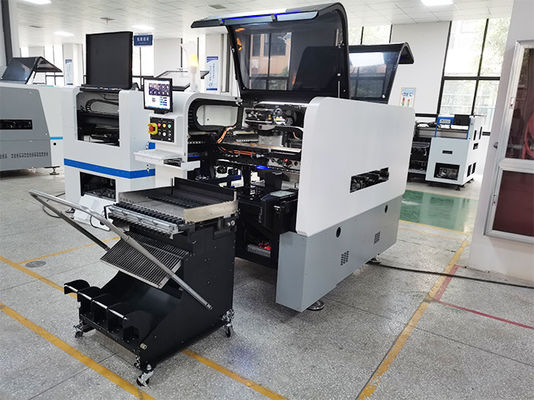

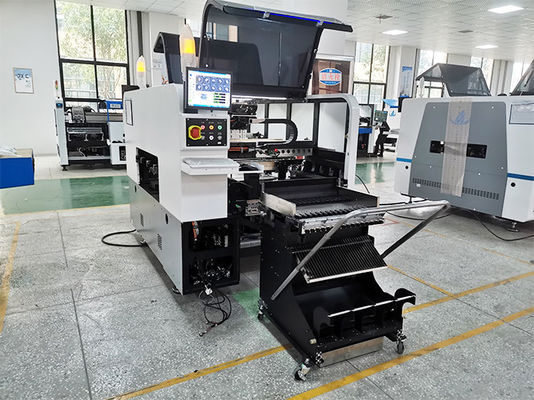

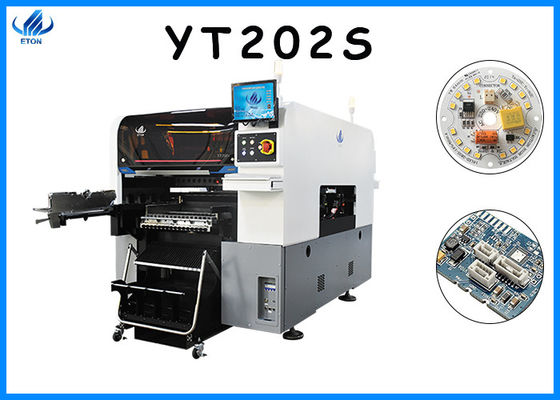

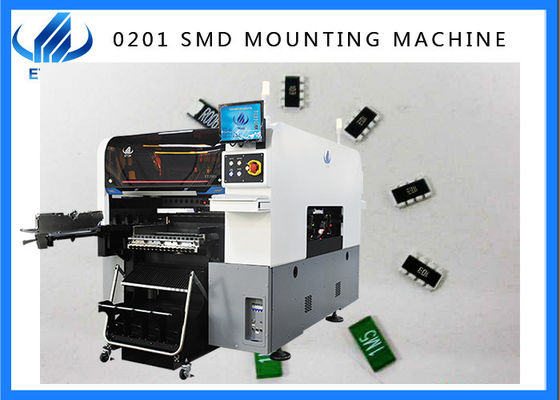

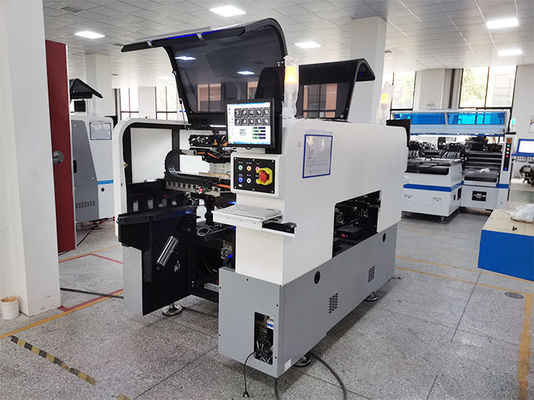

80000CPH SMT Makinesi Tüm elektronik endüstrisi için uygundur 0201-40*40mm
Ckarakteristik
1.Yüksek hızlı evrensel entegre montaj kafası: yüksek hızlı evrensel entegre montaj kafası, 0201'in ultra küçük yongasına karşılık gelen geniş bir aralıkla 40*40 mm'lik büyük bileşenlere karşılık gelebilir
2.Yeni sabit uçuş tanıma kamerası: tanıma performansını iyileştirin, yüksek hızlı montaj bileşenlerinin boyutunu 40*40 mm'ye genişletin ve BGA veya CSP gibi bilyeli ızgara dizilerini tanıyın
3.Optik tanıma kamerası: İşaret kamerası: 3 renkli aydınlatma tanıma kullanan yüksek hassasiyetli işaret kamerası tanıma sistemi
Sabit uçuş tanıma kamerası: Yüksek hızlı uçuş tanıma kamerası aracılığıyla aynı anda birden fazla kafa görüntüsünü hızlı bir şekilde toplayın, bileşen görüntü konumunun görsel kalibrasyonunu, hizalama düzeltmesini ve ayarlanabilir ışık kaynağı yüksekliğini gerçekleştirin
4.Besleyici
Besleme arabası: İki taraflı besleme arabasının istasyonu, 64 tepsi malzeme alabilen 32 adettir.Ürünün ihtiyaçlarına göre, besleme arabası ve IC sırt çantası serbestçe değiştirilebilir.Değişim süresini en aza indirmek için araba tek dokunuş modunda değiştirilebilir
Çift kafalı akıllı besleyici: YT serisi evrensel çift kafalı akıllı besleyiciyi destekler.Bileşenleri emerken, kararlı, yüksek hızlı ve doğru beslemeyi gerçekleştirmek için bileşenleri optikler aracılığıyla doğru bir şekilde emer
IC sırt çantası: besleme arabası ile dönüşümlü olarak hızlı ve kolay bir şekilde takılabilen çok katmanlı paletleri (IC sırt çantası) destekler
5.PCB
Çift kafa çift ray: Aynı anda iki farklı ürün üretebilen 20 kafa, iki ray.Bir montaj kafası çalışmayı bıraktığında diğeri etkilenmez
Maksimum boyut:500*450mm(tek PCB)
500*300mm (çift PCB)
Minimum boyut:50*50mm
Parametre
| PCB板尺寸/PCB boyutunda* W) | 最大尺寸Maks boyut:单板500mm*450mm(tek PCB) 双板500mm*300mm(çift PCB) 最小尺寸Min boyut: 50mm*50mm |
| PCB板厚度/PCB kalınlığı | 0,5-4,5 mm |
| PCB板固定方法/PCB kenetleme | 气缸夹板,轨道宽度可调/Silindir bağlama, iz genişliği ayarlanabilir |
| 定轨方式/Ray | 双轨双臂(1 轨4轨为固定轨道)/2 Ray,2 kızak(Ray 1,4 sabit raydır) |
| 系统/Sistem | Windows 7 |
| 软件/Yazılım | 自主研发/ Ar-Ge bağımsız olarak |
| 生产管理MES系统/Üretim yönetimi MES sistemi | 提供要求定制(选配项)/ Özelleştirilmiş(Opsiyon) |
| 离线编程/Çevrimdışı programlama | W/Mevcut |
| 相机数量/Hayır.kameranın | 4套/4 set (数字相机 Dijital kamera) |
| 固定飞拍识别元器件/Alt görüş kamerası tanıma | |
| 视觉对位 +MARK校正/Görüş hizalaması+İşaret düzeltme | |
| 重复精度/Tekrar hassasiyeti | ± 0.02 mm |
| 贴片高度/Montaj yüksekliği | w20mm |
| 贴片速度/Montaj hızı | 80000CPH (本公司最优条件下)(Optimum hız) |
| 贴装零件范围/Bileşen aralığı |
0201〜40*40mm封装料及IC背包料 Min 0201 ~40*40mm Bant makarası paketleri ve IC tepsi besleyici vb. |
| 使用电源及功率/Güç | 380AC 50HZ 6KW |
| 使用环境/Çalışma ortamı | 23°C 土 3°C |
| 传输方向/T「gönderim yönü | 标准(单向)/Standart: Tek yön |
| 传送方式/İletim modu | 在线/Çevrimiçi sürücü |
| 定位方式/Pozisyon modu | 光学/Optik |
| 耗气量/Ai「tüketimi | 0.4-0.6mpa (4-6kgf/cm)2) 150N/dak |
| 电气控制/Elektrik kontrolü | ETON 自主研发/ETON'dan bağımsız araştırma ve geliştirme |
| 运动控制卡模块 1 套/Hareket kontrol kartı modülü 1 takım | ETON 自主研发/ETON'dan bağımsız araştırma ve geliştirme |
| XYZ轴驱动方式/X,Y,Z Ekseni sürüş yolu | 高端磁悬浮电机+伺服电机/Üst düzey manyetik lineer motor +Servo motor |
| 可放置送料器数＞/Hayır.Besleyici istasyonunun | 双边送料器台车站位32PCS,可装物料64盘(单边送料器台车站位16PCS, 可装物料32盘),根据产品需要送料器台车与IC背包可自由切换(背包选配) / Çift yan yerleştirme arabası yuvası 32 ADET, bant makarası paketleri: 64 ADET (tek taraflı yerleştirme arabası yuvası 16 ADET, bant makarası paketleri: 32 ADET), yerleştirme arabası ve IC tepsi besleyici arasında serbestçe geçiş dC tepsi besleyici: Seçenek) |
| 吸嘴安装数m/Hayır.Kafaların | 双边20PCS(单边10PCS)/Çift taraflı:20pcs(tek taraflı:10pcs) |
| 送料方式/Besleme yolu | 双头智能送料器/Akıllı Çift kafalı Besleyici |
SMT Nedir?
SMT, şu anda elektronik montaj endüstrisinde en popüler teknoloji ve süreç olan bir yüzeye montaj teknolojisidir.SMT çipi, PCB temelinde işlenen bir dizi teknolojik sürecin kısaltmasını ifade eder.
Diğer makineler
Biz sadece chip mounter değil, aynı zamanda yükleme makineleri, yerleştirme istasyonları, baskı makineleri, reflow lehimleme, transfer makineleri, AOI, SPI, X-ray, boşaltma makineleri vb.
SSS
S: Ürünleriniz nasıl paketlenir?
C: Tüm makineler, resimlerdeki gibi vakum ve ahşap ambalajlarla paketlenir.
S: Makinelerinizin nasıl taşındığını bilmek istiyorum?
C: Çin anakarasından dünya çapında EMS, UPS, DHL veya TNT ile hava postası kullanarak veya parça isteğiniz gibi gönderiyoruz.--- Makine için deniz nakliyesi.
S: Diğer şirketlere göre avantajlarınız nelerdir?
C: Fotoelektrik yüksek hızlı mounter'ın küresel lider markası ve Çin'deki SMT Mounter'ın öncü kuruluşu olarak ETON'S ürünleri Güney Kore, Hindistan, Vietnam, Tunus, Mısır, Türkiye, Rusya gibi 20'den fazla ülke ve bölgeye ihraç edilmektedir. , Brezilya ve İran.9 buluş patenti, 12 yazılım telif hakkı ve 112 pratik patent dahil olmak üzere dünyanın ilk teknolojik buluş patentlerini ve tescilli teknolojilerini bağımsız olarak geliştirmiştir."Shenzhen yüksek teknoloji kuruluşu", "Guangdong yüksek teknoloji kuruluşu", "ulusal yüksek teknoloji kuruluşu" ve "Shenzhen ünlü" unvanlarını başarıyla kazandı.
