Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Uzunluk: | 2788MM | Genişlik: | 1686 mm |
|---|---|---|---|
| Yükseklik: | 1375 mm | Toplam ağırlık: | 1700kg |
| PCB Kalınlığı: | 0,5-4,5 mm | kamera sayısı: | 4 adet |
| NO.of besleyici istasyonu: | 32 ADET | kafa sayısı: | 40 adet |
| Vurgulamak: | 120000 CPH Al ve Yerleştir makinesi,IC Tepsi Besleyici SMT Yerleştirme makinesi,4PCS kamera SMT Yerleştirme makinesi |
||

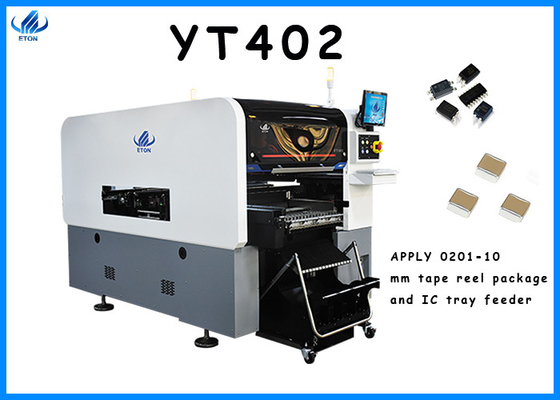

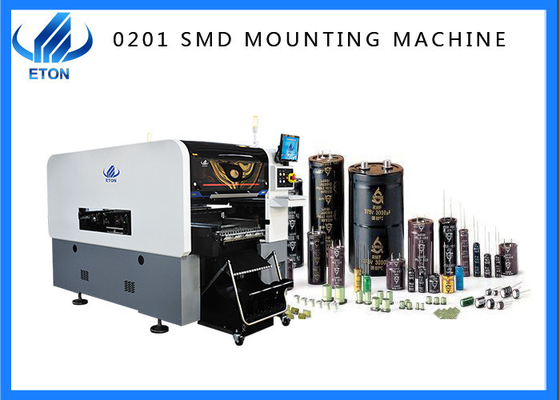

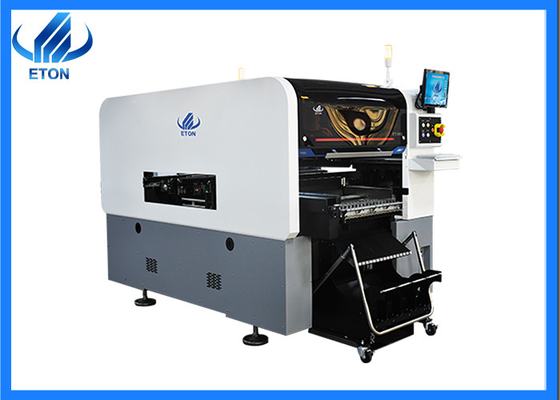

120000CPH Al ve Yerleştir makinesi 0201-10mm bant yeniden sarma paketini ve IC tepsi besleyiciyi uygular
Ckarakteristik
1. Yüksek hızlı evrensel entegre montaj kafası, 40 kafa, her kafa çift sıralı matris tipi kullanılarak bağımsız bir motor tarafından kontrol edilir, ilk 10 kafa bir modül oluşturur, 20 emme kafası ve çift mod grubunda 40 emme kafası bulunur
2. Yeni sabit hava kamerası: tanıma performansını iyileştirin ve yüksek hızda kurulan ilgili bileşenlerin boyutunu 10*10 mm'ye genişletin
İşaret kamerası: Üç renkli aydınlatma tanıma yöntemini benimseyen, herhangi bir şekil işareti ve lens (mavi ışık taraması) için uygun olan ve geniş bir uygulama yelpazesine sahip yüksek hassasiyetli bir işaret kamerası tanıma sistemi
Sabit hat tarama kamerası: Yüksek hızlı uçuş tanıma kamerası sayesinde, aynı anda birden fazla kafa görüntüsünü hızlı bir şekilde toplayabilir, bileşen görüntü konumunun görsel kalibrasyonunu yapabilir, hizalama düzeltmesi yapabilir ve ışık kaynağının yüksekliği ayarlanabilir
3.PCB
Maksimum boyut: 500*450mm (tek PCB)
500*300mm (çift PCB)
Minimum boyut: 50*50mm
Parametre
| 线路板/PCB | |
| PCB板尺寸/PCB boyutu(L* W) | 最大尺寸Maks boyut:单板500mm*450mm(tek PCB) 双板500mm*300mm(çift PCB) 最小尺寸Min boyut: 50mm*50mm |
| PCB板厚度/PCB kalınlığı | 0,5-4,5 mm |
| PCB板固定方法/PCB kenetleme | 气缶I夹板,轨道宽度可调/Silindir bağlama, iz genişliği ayarlanabilir |
| 定轨方式/Ray | 双轨双臂(1 轨4轨为固定轨道)/2 Ray,2 kızak(Ray 1,4 sabit raydır) |
| 系统/S sapı | Windows 7 |
| 软件/Yazılım | 自主研发/ Ar-Ge bağımsız olarak |
| 生产管理MES系统/Üretim yönetimi MES sistemi | 提供要求定制(选配项)/ Özelleştirilmiş(Opsiyon) |
| 离线编程/Çevrimdışı programlama | 有/Mevcut |
| 相机数A/Hayır.kameranın | 4套/4 set (数字相机 Dijital kamera) |
| 固定飞拍识别元器件/Alt görüş kamerası tanıma | |
| 视觉对位+MARK校正/Görüntü hizalama+İşaret düzeltme | |
| 重复精度/Tekrar hassasiyeti | + 0.02 mm |
| 贴片高度/Montaj yüksekliği | G6mm |
| 贴片速度/Montaj hızı | 120000CPH (本公司最优条件下)(Optimum hız) |
| 贴装零件范围/Bileşen aralığı | 0201~10mm 封装料及 IC 料/Min 0201 paketleri ve IC vb. |
| 使用电源及功率/Güç | 380AC 50HZ 6KW |
| 使用环境/Çalışma ortamı | 23°C±3°C |
| 传输方向/İletim yönü | 标准(单向)/Standart: Tek yön |
| 传送方式/İletim modu | 在线/Çevrimiçi sürücü |
| 定位方式/Pozisyon modu | 光学/Optik |
| 耗气量/Hava tüketimi | 0.4-0.6mpa (4-6kgf/cm)2) 1 50N/dak |
| 电气控制/Elektrik kontrolü | ETON 自主研^/ETON'dan bağımsız araştırma ve geliştirme |
| 运动控制卡模块 1 套/Hareket kontrol kartı modülü 1 takım | ETON 自主研发/ETON'dan bağımsız araştırma ve geliştirme |
| XYZ轴驱动方式/X,Y,Z Ekseni sürüş yolu | 高端磁悬浮电机+伺服电机/Üst düzey manyetik lineer motor +Servo motor |
| 可放置送料器数S/Hayır.Besleyici istasyonunun |
双边送料器台车站位32PCS,可装物料64盘(单边送料器台车站位16PCS, 可装物料32盘) Çift taraflı yerleştirme arabası yuvası 32PCS, bant makarası paketleri: 64PCS (tek taraflı yerleştirme arabası yuvası 16PCS, bant makarası paketleri:32PCS) |
| 吸嘴安装数＞/Hayır.Kafaların | 双边40PCS(单边20PCS)/Çift taraflı:40pcs(tek taraflı:20pcs) |
| 送料方式/Besleme yolu | 双头智能送料器/Akıllı Çift kafalı Besleyici |
Hizmetlerimiz
Makinemizi satın aldıktan sonra, mühendislerin ücretsiz olarak kapıdan kapıya kurulum hizmetinden yararlanabilirsiniz.Garanti süresi boyunca tüm parçalar hasar görür ve ücretsiz olarak değiştirilir.Günün 24 saati çevrimiçi video ücretsiz öğretimi destekleyebilir ve ömür boyu ücretsiz yazılım güncelleme hizmetleri sağlayabilirsiniz.
SSS
S: Makinelerin garantisi ne durumda?
C: Bakım: 1 yıl tüm makine, onarılması veya değiştirilmesi gereken herhangi bir parça ücretsiz olacaktır.A'dan Z'ye makinelerin sorumluluğunu alacağız.
S: Kendi makinenizi mi geliştirdiniz?
A: 9 buluş patenti, 12 yazılım telif hakkı ve 112 pratik patent dahil olmak üzere dünyanın ilk teknolojik buluş patentlerini ve tescilli teknolojilerini bağımsız olarak geliştirdi.
S: Makineniz ne için uygundur?
C: Makinelerimiz aydınlatma, ekran, elektronik, sürüş güç kaynağı, ev aletleri, yeni enerji ve diğer sektörlerde yaygın olarak kullanılmaktadır.
