Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
İsim: | alma ve yerleştirme makinesi | modeli: | HT-F7S |
---|---|---|---|
Boyut: | 2700*2300*1550mm | Ağırlık: | 1700kg |
besleme istasyonu: | 68 ADET | kafalar: | 34 ADET |
besleme yolu: | çift motorlu elektrikli besleyici | PCB Kalınlığı: | 0,5-5 mm |
kamera sayısı: | 5 set ithal kamera | ||
Vurgulamak: | Tüp Işık yüksek hızlı SMT Mounter,LED Tüp yüksek hızlı SMT Mounter,Tüp Işıklar SMT alma ve yerleştirme makinesi |

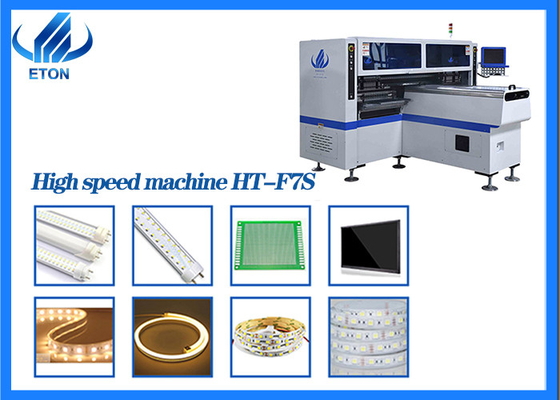

LED tüp ışık 18000CPH yüksek kapasiteli SMT alma ve yerleştirme makinesi
teknik parametre
YÜKSEK HIZLI VE PROFESYONEL SMT AL VE YERLEŞTİR MAKİNASI | |
Toplam ağırlık: | 1700kg |
Boyut | 2700*2300*1550mm |
PCB uzunluk genişliği | Max:1200*330mm Min:100*100mm |
PCB kalınlığı | 0,5-5 mm |
PCB sıkıştırma | Ayarlanabilir basınç pnömatik |
Montaj modu | Grup toplama ve grup yerleştirme |
Kamera numarası | 5 takım dijital kamera |
Montaj hassasiyeti | ±0.02mm |
Montaj yüksekliği | ≤5mm |
Güç tüketimi | 6kw |
X,Y,Z Ekseni sürüş yolu | Üst düzey manyetik lineer motor ve servo motor |
Besleyici istasyonu sayısı | 68 ADET |
Kafa numarası | 34 ADET |
besleme yolu | Çift motorlu elektrikli besleyici |
1. Aynı anda iki ila dört farklı malzeme türü üretin.
2.34 adet kafa ve 68 adet besleyici istasyonu.Her bir montaj kafası 17 nozüle sahiptir, 17 nozül besleme istasyonundan seçilecek ve aynı anda PCB kartına yerleştirilecektir.Her montaj kafası ayrı ayrı veya senkron olarak monte edilebilir.
3. otomatik olarak kalibrasyon işlevi ve yüksek hassasiyet.RGB için de kullanılabilir.
4. Montaj hızı saatte 180000 çipe ulaşacaktır.
5.Montaj modu: toplamak için grup ve monte etmek için grup
Uygulamalar ve bileşenler
HT-F7S esas olarak 0,6 M, 0,9 M, 1,2 M sert PCB ve 0,5 M , 1 M LED esnek şerit için mevcuttur ve herhangi bir oranda LED çipi ve direnci olan panoya uygulanır.Ayrıca HT- F7S, LED ekran, LED tüp ve diğer Linear ürünler için de mevcuttur.
Bileşenler:LED çipi 3014/3020/3528/5050/5730/5630, kapasitör, dirençler, köprü doğrultucular vb.
SMT üretim hattı
Firmamız SMT endüstrisi alanında çok profesyoneldir ve SMT ile ilgili ekipman ve eksiksiz üretim hattı çözümü sunuyoruz.Örneğin HT-F7S, maliyet, uygulanabilirlik ve diğer faktörler nedeniyle yarı otomatik bir üretim hattı sağlayacağız.Yarı otomatik üretim hattı, yarı otomatik şablon yazıcı, konveyör, yeniden akış fırını içerir.
Şirket tanıtımı
ETON, SMT yüksek hızlı yerleştirme makinesi alanında Çin'de ünlü bir şirkettir.ETON, 2011 yılında 10 yılı aşkın olgun deneyimle kuruldu.Ürünler Hindistan, Brezilya, Türkiye, Rusya, Güney Kore, Tunus ve benzeri gibi 20'den fazla ülke ve bölgeye ihraç edilmiştir.Günümüzde ETON, bir dizi fikri mülkiyet teknolojisi elde etmiştir.
Müşteri
Ürünlerimiz Güney Kore, Türkiye, Mısır, Hindistan, Rusya, Amerika, Brezilya, Tunus, Polonya, Litvanya, Güney Afrika, İran, Vietnam, Pakistan, Suudi Arabistan, Özbekistan, Nijerya, Almanya gibi 30'dan fazla ülke ve bölgeye ihraç edilmektedir. , vb.
Sergiler
Paket ve teslimat
İlgili kişi: Ivy
Tel: +8613824337025
