Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | alma ve yerleştirme makinesi | Garanti: | 1 yıl |
|---|---|---|---|
| Montaj hızı: | 500000CPH | kafa sayısı: | 136 adet |
| besleyici sayısı: | 136 adet | kamera sayısı: | 10 takım |
| Vurgulamak: | Çift Modül SMT yakala ve yerleştir makinesi,Neon Işık SMT Montaj Makinesi,neon şerit SMT Montaj Makinesi |
||

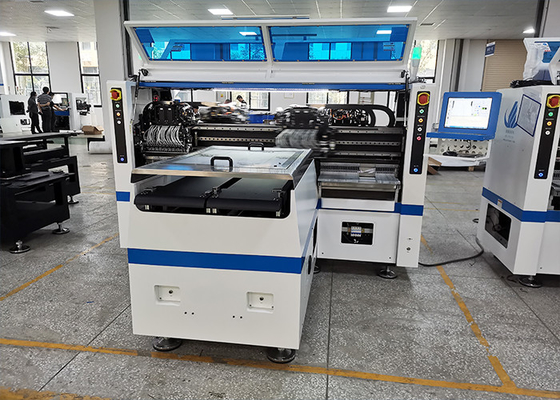

Çift modül 136 kafa 136 besleyicili tel neon şerit ışık SMT alma ve yerleştirme makinesi
Ürün Açıklaması
T9-2S LED şerit Montaj makinesi, Firmamızın tasarım tarzıdır, mavi ve beyaz arka plan rengi, görünüşte pürüzsüz hissetmenizi sağlar.
T9-2S firmamızın makinesidir.LED esnek ışık şeritleri üretmek için özel olarak kullanılır,yani LED ışık şeritleri olduğu sürece, uzunluğu ne olursa olsun üretilebilir.
Makinemiz 5m, 10m, 50m, 100m fark etmeksizin her boyda esnek ışık şeritleri üretebilir ve 200m ve daha uzun üretim yapmak isterseniz sorun olmaz.
Çünkü ilk neden, uzunluğun uzun olması.Makinemizin PCB kartı 250mm* istenilen uzunluktadır.
Unutulmamalıdır ki burada LED lamba endüstrisinin standart genişliği olan 250mm genişliktir.
Bu makineyi anlamaya devam edelim.Uzunluğu 3454 mm, genişliği 3035 mm, yüksekliği 1777 mm ve toplam ağırlığı 3100 kg'dır.Aslında, bir makine olarak bu da nispeten büyük bir hacimdir.
Bunun nedeni, bu makinenin iki modül ile tasarlanmış olmasıdır.Daha önce de belirttiğim gibi, PCB kartının LED ışık şeritleri yapması çok basit olduğu için üretim hızı çok kritik bir faktör haline geldi.Bu nedenle, üretim kapasitesini artırmak için T9-2S için iki modül yaptık.Bu makinenin ideal üretim kapasitesi 500000CPH'ye ulaşabilir.
Birincisiçift modül yapısıBu, diğer makinelerden çok daha fazla kafada olmasını sağlar, bu da "kazanmak için doğmuş" dediğimiz şeydir, yetenek avantajını en üst düzeye çıkarır.
içindeki kafa sayısıbir modül 68 adete ulaştı, bu nedenle iki modülün T9-2S'si toplam 136 kafaya sahip, süper hızlı üretim kapasitesinin sırrıdır.
Parametre
| PCB boyutu (Genişlik * Uzunluk) | 250(± 10)mm*Herhangi bir uzunluk |
| PCB kalınlığı | 0.1 -0.5mm |
| PCB sıkıştırma | Vakum adsorpsiyon, silindir sıkma, iz genişliği ayarlanabilir |
| Montaj yolu | Grup toplama ve grup yerleştirme |
| Tekrarlama hassasiyeti | ±0.05mm |
| Bileşen aralığı | LED3014/3020/2835/5050 ve direnç, kapasitörler, köprü doğrultucular vb. |
| konum modu | Optik |
| kafa sayısı | Çift taraflı: 136 ADET (tek taraflı: 68 ADET) |
SMT algılama
Makine üretimi yapan LED ışıklarda, manuel görsel incelemeye ek olarak, AOI optik inceleme gibi üretim sürecindeki kusurlar da makineler tarafından tespit edilebilir.
Makine otomatik olarak bir kamera aracılığıyla PCB'yi tarar, görüntüleri yakalar ve test edilen lehim bağlantılarını veri tabanındaki nitelikli parametrelerle karşılaştırır.Görüntü işlemeden sonra, PCB üzerindeki kusurları inceleyin ve kusurları ekranda görüntüleyin/işaretleyin veya onarım için otomatik olarak işaretleyin.PCB kartındaki çeşitli kurulum hatalarını ve lehimleme hatalarını otomatik olarak algılamak için yüksek hızlı, yüksek hassasiyetli görüntü işleme teknolojisini benimser.PCB panoları, ince aralıklı yüksek yoğunluklu panolardan düşük yoğunluklu büyük panolara kadar çeşitlilik gösterir ve üretim verimliliğini ve lehimleme kalitesini artırmak için hat içi denetim çözümleri sunar.
Otomatik Optik Denetim (AOI), iyi bir süreç kontrolü için kusurları azaltacak ve hataları montaj sürecinde erken bulup ortadan kaldıracaktır.Kusurların erken tespiti, sonraki montaj aşamalarına hatalı PCB'lerin gönderilmesini önleyecek ve onarım maliyetlerini azaltacak ve onarılamayan kartların hurdaya çıkmasını önleyecektir.
