Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | alma ve yerleştirme makinesi | Garanti: | 1 yıl |
|---|---|---|---|
| Montaj hızı: | 80000CPH | Demiryolu: | 2 Ray, 2 portal(Ray 1,4 sabit raydır) |
| Güç: | 380AC 50HZ 6KW | İletim modu: | çevrimiçi sürücü |
| Vurgulamak: | PLCC SMT Montaj Makinesi,Online sürücü SMT Montaj Makinesi,alma ve yerleştirme makinesi 6 KW |
||

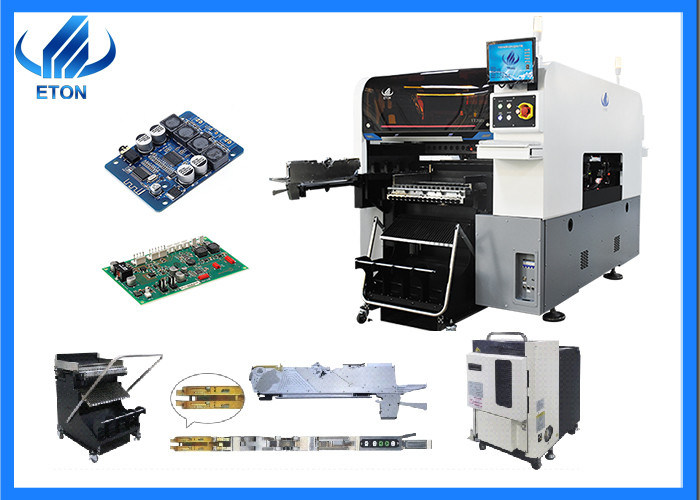

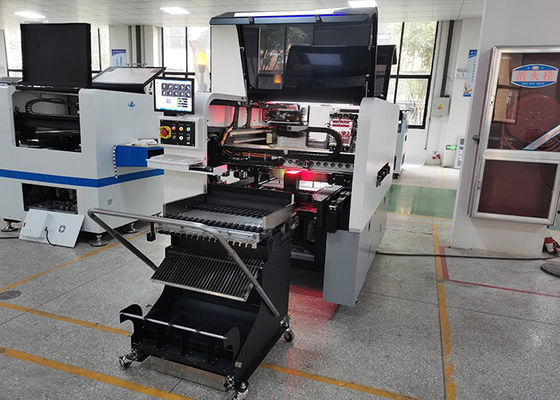

80000CPH 64 PCS yerleştirme arabası yuvası ile BGA, CSP, PLCC PCB sürücüsü boaed montaj makinesi
Ürün Açıklaması
YT202S SMT alma ve yerleştirme makinesi, YT202'lerin teorik hızı 80000 CPH'dir, Her şeyden önce, makinenin görünümünden bu iki modül kabaca aynıdır.En büyük fark, yt202'lerin iki montaj kafasına sahip olmasıdır.
Makine çalıştığında sırasıyla iki farklı PCB için çalışırlar.Aynı anda iki ürün üretilebilir.Bir taraf çalışmayı durdurur ve diğer taraf çalışmaya devam eder.Bağımsız olarak kontrol edilirler.Çok akıllı.
yt202s'nin ana kılavuz rayı da yüksek kaliteli bir manyetik lineer motordur.yüksek doğruluğa sahiptir.
Özellik
Makine yerleşiminin kararlılığını, hızını ve doğruluğunu geliştirmek için kullanılan yüksek hassasiyetli manyetik lineer motor.
Bu Izgara terazisidir, Kafa yerleşiminin doğruluğunu belirli bir dereceye kadar belirleyen bir algılama cihazıdır.
Sürükleme Zinciri, İşlevi telleri aşınmaya karşı korumak ve makinenin hizmet ömrünü uzatmaktır.
YT202 alma ve yerleştirme makinemiz 4 kameralı, bir modülde 2 kameralı, Uçuş tanıma kamerası ve Mark kamerasıdır.Bu uçuş tanıma kamerası ve bu da Mark kamerası.Rolleri, makine yerleşiminin doğruluğunu iyileştirmektir.Bu aynı zamanda çok işlevli makinelerimizin hassas bileşenleri monte edebilmesinin nedenlerinden biridir.
Bu çok işlevli makinenin her bir yerleştirme kafası, farklı bileşenleri monte edebilen bağımsız bir servo motor tarafından kontrol edilir.
endüstriyel bilgisayarımız, yazılım, Çince ve İngilizce bir işlem arayüzü ile ETON tarafından bağımsız olarak geliştirilmiştir ve işlem basit ve anlaşılması kolaydır.
Parametre
| PCB boyutu |
Maksimum boyut: 500mm * 450mm (tek PCB) 500mm*300mm(çift PCB) Minimum boyut: 50mm * 50mm |
| PCB kalınlığı | 0,5-4,5 mm |
| PCB sıkıştırma | Silindir kenetleme, iz genişliği ayarlanabilir |
| kamera sayısı | 4 takım/Alt görüş kamerası tanıma |
| Tekrarlama hassasiyeti | ± 0.02 mm |
| Montaj hızı | 80000CPH(Optimum hız) |
| Bileşen aralığı | Min 0201 ~40*40mm Bant makarası paketleri ve IC tepsi besleyici vb. |
| konum modu | Optik |
PCB endüstrisinde X-ray denetimi
Son yıllarda BGA, QFN, CSP, flip-chip ve diğer alan dizisi bileşenleri elektronik imalatta yaygın olarak kullanılmaktadır.BGA gibi, diğer bileşenlerle karşılaştırıldığında, daha küçük pin sayısına, pinler arası endüktansa ve kapasitansa ve daha iyi ısı dağılımına sahiptir.Bununla birlikte, BGA'nın da eksiklikleri vardır.Örneğin, SMT'den sonra, paketin altındaki lehim bağlantılarının lehimleme kalitesini çıplak gözle veya AOI testi ile yargılamak zordur.
X-ray ekipmanı, X-ışınlarının güçlü penetrasyonuna dayanır.Lamba tüpü, ölçülecek nesneye etkili bir şekilde nüfuz edebilen yüksek basınç altında X-ışınları yayar.Lehim bağlantılarının tespitini gerçekleştirmek için görüntü performansı, farklı yoğunluk ve kalınlık nedeniyle çeşitlendirilir.Lehim kalitesini sağlamak için, giderek daha fazla üretici, lehim bağlantılarını gizleyen bileşenlerin X-ray incelemesini tercih ediyor.
