İsim: | alma ve yerleştirme makinesi | Garanti: | 1 yıl |
---|---|---|---|
Uzunluk: | 3454mm | Genişlik: | 3035 mm |
Yükseklik: | 1777 mm | Toplam ağırlık: | 3100kg |

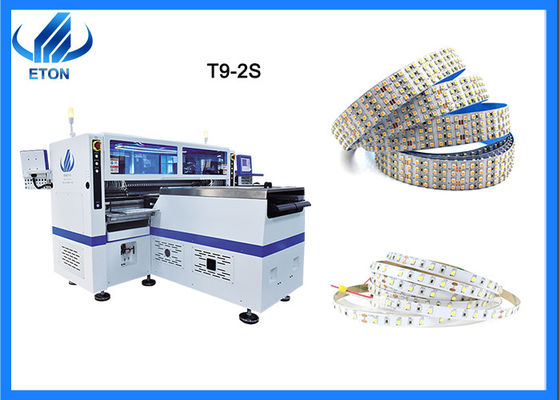

5m, 10m, 100m LED'li T9-2S SMT alma ve yerleştirme makinesi Kablo şerit ışığı yok
Ürün Açıklaması
T9-2S led Şerit SMT alma ve yerleştirme makinesi, iki sistem seti, aynı anda iki farklı PCB kartı üretebilir;Yerleştirme makinesinin dört robot kolu, toplam 136 nozul ve 136 besleyici, akıllı besleyici daha yüksek besleme doğruluğuna ve daha hızlı hıza sahiptir! |
Üretim hattı konfigürasyonunda, bir yerleştirme makinesi ve reflow lehimleme paylaşılabilir.İki üretim hattı ile karşılaştırıldığında, sadece üretim alanından tasarruf etmekle kalmaz, aynı üretim kapasitesi altında çok fazla yatırım tasarrufu sağlar. |
Özellik
Yüksek verimlilik | ETON Tech Ayarlanabilir Yerleştirme Başlığı: Bileşen toplama pozisyonu, PCB ped aralığına göre ayarlanabilir, min 6,5 mm.LED 3014/3020/2835/5050 direnç, kapasitör, köprü doğrultucu vb. Geniş bileşen yelpazesine uygulayın. |
Eşsiz Tasarım Bileşen Sızıntı Tespiti ve Bireysel Bileşen Doldurma İşlevi:Tanıma kamerası, PCB'nin bileşen sızdırma konumunu kaydeder ve eksik bileşeni buna göre doldurun. | |
Ultra yüksek hızlı Kapasite: İyileştirilmiş yerleştirme yolu ile yerleştirme süresi büyük ölçüde en aza indirildi, mükemmel optimum kapasite 500000CPH'ye ulaştı. | |
Esnek üretim | Taşıma platformunu çeşitli rulodan ruloya şeride göre ayarlayın, aralık 250 ± 10 mm, maksimum uzunluk aralığı döngü başına 1M'dir. |
Besleyici istasyonunun mesafesi, iki kez toplama ve bir kez yerleştirme işlevini gerçekleştirmek için grup toplama ve grup yerleştirme elde etmek için esnek bir şekilde ayarlanabilir. | |
Besleme istasyonu aralığı, yerleştirme kafasının iki katıdır, aynı anda dört çeşit malzeme üretebilir | |
Yüksek hızlı makine serisini destekleyen akıllı elektrikli besleyici | |
Yüksek performans | Tanımlama verileri ile otomatik üretim, düzeltme ve eksik bileşeni otomatik olarak doldurma. |
Parametre
PCB boyutu (Genişlik * Uzunluk) | 250(± 10)mm*Herhangi bir uzunluk |
PCB kalınlığı | 0.1 -0.5mm |
Montaj yolu | Grup toplama ve grup yerleştirme |
Montaj modu | Çift ray + Dört grup yerleştirme başlığı |
kamera sayısı | 10 set /Vizyon hizalama+İşaret düzeltme |
Montaj hızı | Çift taraf:500000CPH,tek taraf:250000CPH(Optimum hız) |
Güç | 380AC 50HZ |
Güç tüketimi | 9.6KW |
Hakkımızda
ETON sadece fotoelektrik yüksek hızlı mounter alanında lider konumda değil, aynı zamanda SMT yüksek hızlı mounter alanında da bir atılım yaptı.Bir dizi yüksek maliyetli SMT yüksek hızlı evrensel mounter'ı başarıyla geliştirdi.Ürünleri, aydınlatma, ekran, elektronik, sürüş güç kaynağı, ev aletleri, yeni enerji ve diğer sektörlerde yaygın olarak kullanılmaktadır.
Hizmet
Satış sonrası hizmet, ürünleri teslim aldığınızda sunduğumuz tüm hizmetleri ifade eder.Kuruluma rehberlik etmek, çalışanları eğitmek, düzenli takip etmek, sektör bilgilerini paylaşmak vb. gibi size hizmet edecek özel bir satış sonrası departmanımız var.
Sergi
Sergilerimiz ağırlıklı olarak Hindistan fuarı, Pakistan fuarı, Tayland Fuarı, Mısır fuarı, Türkiye fuarı vb. Aşağıdakileri, katıldığımız fuarların ve işbirliği yaptığımız farklı LED lamba üreticilerinin fotoğraflarıdır.
