Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsim: | SMT montaj makinesi | Garanti: | 1 yıl |
|---|---|---|---|
| Uzunluk: | 2788MM | Genişlik: | 1686 mm |
| Yükseklik: | 1375 mm | Toplam ağırlık: | 1700kg |

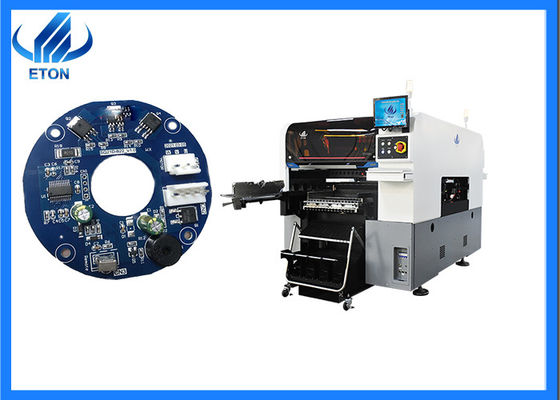

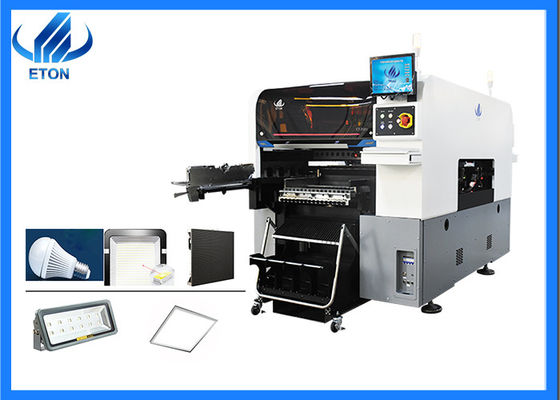

PCB yönlendirme panosu SMT montaj makinesi, elektrikli ürün ve LED ışıklar için geçerlidir
Ürün Açıklaması
| YT202SMT yerleştirme makinesi, süper kullanımı kolay LED ekran yerleştirme makinesi, minimum yerleştirme 0201, maksimum yerleştirme 20mm, basit LED ışıklara ek olarak BGA, CSP, PLCC ve diğer ambalaj malzemeleri gibi karmaşık bileşenler için uygun, ayrıca Çeşitli ev Aletleri. |
| Bu makine, her bir yerleştirme kafasını bağımsız olarak kontrol edebilen bir sistemde iki ana bilgisayara sahip çift modüllü bir yerleştirme makinesidir.Tek bir yerleştirme kafası 10 emme ağzına sahiptir, bu nedenle bu makinede aynı anda iki özdeş PCB kartına yerleştirilebilen toplam 20 emme ağzı vardır, ideal üretim kapasitesi 80000CPH'dir. |
Özellik
| Makinenin öne çıkan özellikleri | Yüksek Hızlı Çoklu Modüler Kafa: Yüksek hızlı çoklu modüler kafayı benimseyin, ultra küçük çip 0201 〜40 * 40mm büyük Chip daha geniş bileşen aralığı için geçerlidir. |
| Modüler Kafa: Her modül 10 iğ, hem yüksek hızlı hem de hafif kompakt tasarımlı akıllı. | |
| Yepyeni Uçuş Görüş Kamerası: Tanıma performansını artırın. 40 mm * 40 mm'ye kadar boyut, BGA veya CSP vb. için geçerlidir. | |
| Vakum Algılama Cihazı: Ekipmanın kararlılığını ve ürünün güvenilirliğini artıran bağımsız algılama işlevine sahip her yerleştirme kafası. | |
| Esnek üretim | Optik Tanıma Kamerası: Boyutları 40*40 mm'den küçük veya yüksekliği 20 mm'den az olan bileşenler, yüksek hızlı ve yüksek hassasiyetli tanımlama için kullanılabilir |
| Yüksek güvenilirlik |
Yepyeni, kendi geliştirdiği yüksek hassasiyetli yerleştirme kafası. Yüksek doğruluklu İşaret tanıma kamerasını sabit uçuş görüş kamerası ile birleştirin, yerleştirme doğruluğunu sağlayın. Yerleştirme kafası, bağımsız vakum algılamayı benimser, yerleştirme performansını iyileştirir. Çevrimdışı programlama.değişim döngüsünün zamanından tasarruf edin. Yazılım Al akıllı öğrenme fonksiyonu ve otomatik optimizasyon fonksiyonu. |
Cihaz
YT202S modeli SMT yerleştirme makinesi yaygın olarak kullanılmaktadır:
Birincisi, hassasiyeti çok yüksektir, en küçük SMD bileşeni 0201'de olabilir ve ayrıca BGA, CSP, PLCC, vb. gibi hassas IC ambalaj malzemelerini de monte edebilir.
İkincisi, her bağımsız meme bağımsız bir servo motor tarafından kontrol edilir ve herhangi bir açıda döndürülebilir, böylece herhangi bir elektronik ürün monte edilebilir.
SMT yerleştirme sürecinde parçaların uçuşmasının başlıca nedenleri şunlardır:
Bileşen kalınlığı yanlış ayarlanmış.Bileşenin kalınlığı inceyse, ancak veri tabanındaki ayara kalınlık denirse, bileşen ped konumuna ulaşmadan önce emme nozulu aşağı indirilir ve PCB'ye sabitlenmiş XY tablosu yüksek hızda hareket ederek atalet uçuşuna neden olur. , bu nedenle bileşen kalınlığı doğru ayarlanmalıdır.
PCB kalınlığı yanlış ayarlanmış.PCB'nin gerçek kalınlığı daha ince ancak veritabanı ayarı daha kalınsa, yerleştirme makinesi destek pimleri üretim süreci sırasında PCB'yi tam olarak kaldıramaz ve bileşenler, ped konumuna ulaşmadan önce düşebilir ve bu da parçaların uçuşmasına neden olabilir.
Yerleştirme makinesinin toleransını aşan PCB çarpıklığı da uçuşan parçalara neden olabilir.
SSS
S1: Ürününüzün minimum montaj doğruluğu nedir?
A: Ürünlerimiz çok fonksiyonlu makinelere ve özel makinelere ayrılabilir.Her makineye eklenebilecek en küçük parçalar farklıdır.Daha fazlasını öğrenmek isterseniz alttaki iletişim bilgilerinden bana ulaşabilirsiniz.Size SMT Mounter hakkında daha fazla bilgi vereceğim.
S2: Ürünlerinizin optimal kapasitesi nedir?
C: Bu sektördeki mounter'ın gerçek ürününün ihtiyatlı bir şekilde optimum üretim kapasitesinin %60'ı olduğu tahmin edilmektedir, ancak bunların tümü yapmak istediğiniz ürüne, PCB tasarımına, bileşen tipine, bileşen miktarına vb. bağlıdır.
